9.3.2 Электроды
Если для измерения уровня используются электроды,
обратите внимание, что их стержни поставляются
стандартной длины (1 м). Поэтому при монтаже длину
электродов необходимо откорректировать, чтобы они
срабатывали при достижении определенных уровней.
По возможности отогните электроды друг от друга, чтобы
между стержнями не застряла бумага или иные подобные
объекты, которые могут нарушить сигнал.
После укорочения до необходимой длины нижние концы
электродов следует зачистить на 10-15 мм.
Электроды поставляются с кабелем длиной 10 м.

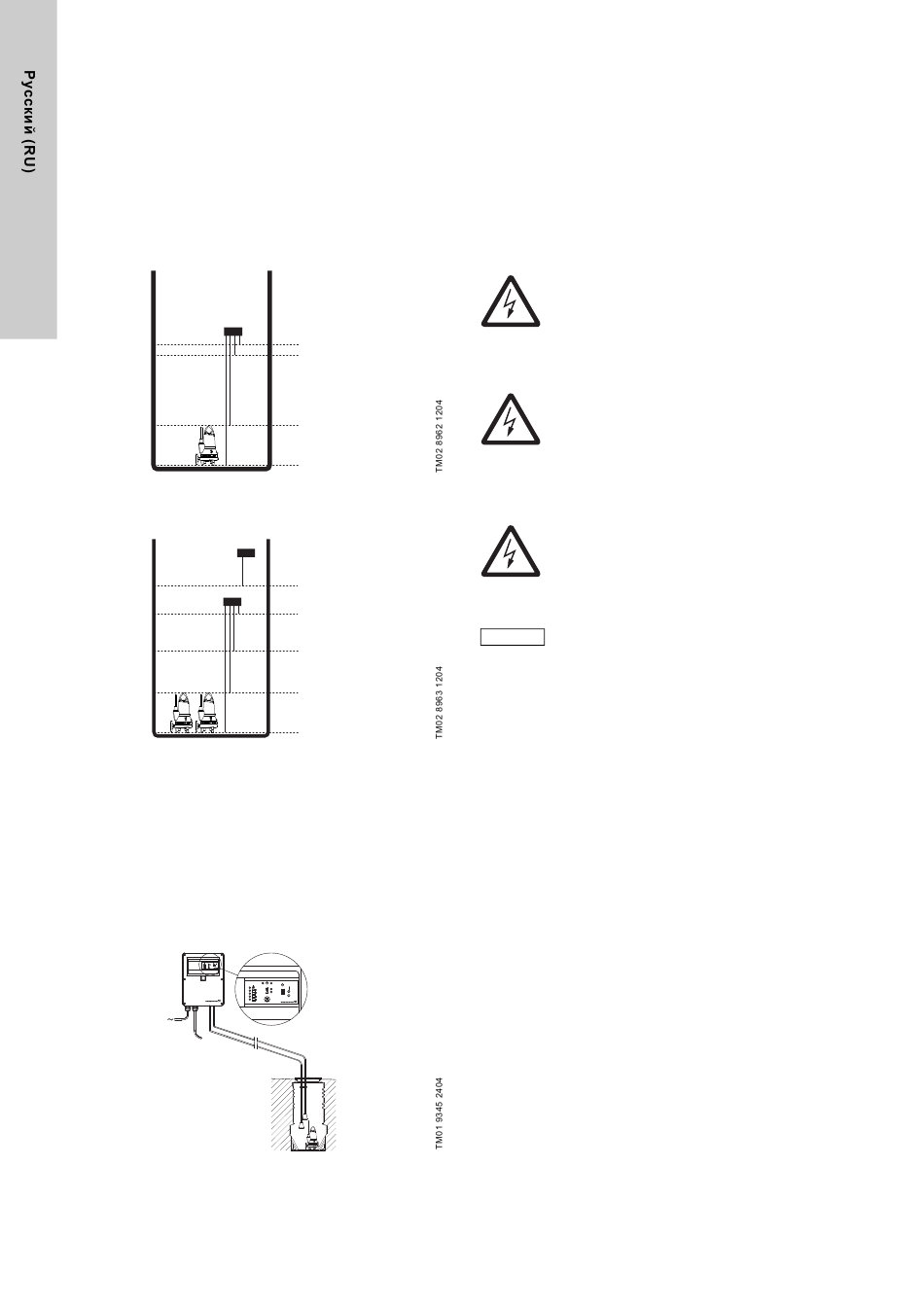

Рис. 30 Электроды в канализационном колодце,
оборудованном одним насосом
Рис. 31 Электроды в канализационном колодце,
оборудованном двумя насосами
9.3.3 Датчики уровня типа воздушного колокола
Эти датчики контроля уровня представляют собой
генераторы импульсных сигналов, подаваемых в реле
давления модуля управления, которые работают на принципе
изменения давления воздуха. Давление воздуха меняется
при изменении уровня перекачиваемой жидкости в датчике
уровня в виде воздушного колокола. Датчики контроля уровня
подключены к реле давления модуля управления с помощью
напорных шлангов.
CU 211
Рис. 32 Датчики контроля уровня в канализационном
колодце, оборудованном одним насосом
156
Аварийная
сигнализация: 32
Пуск: 22
Уровень останова
зависит от типа
насоса
Общий: 11
Аварийная
сигнализация: 42
Пуск : 32
2
Пуск : 22
1
Уровень останова
зависит от типа
насоса
Общий: 11
CU 211
9.3.4 Датчик давления
Если используется датчик давления, его следует установить в
восходящую трубу, чтобы избежать загрязнения и осаждений.
9.3.5 Другие типы оборудования для регулирования
уровня
См. руководство по монтажу и эксплуатации
соответствующего оборудования.
10. Электрическое соединение и запуск
См. руководство по монтажу и эксплуатации насоса и
системы управления насосами.
Предупреждение
Подключение электрооборудования должно
выполняться уполномоченным
специалистом в соответствии с местными
нормами и правилами.
Предупреждение
Насос или система управления насосами
должны быть подключены к внешнему
аварийному ограничителю.
В случае использования выключателя подачи
питания в качестве аварийного останова, он
должен отвечать требованиям EN 60204-1,
10.8.4.
Предупреждение
Перед началом работы с насосом или
клапанами необходимо вынуть
предохранители или отключить питание.
Убедитесь в том, что случайное включение
электропитания исключено.
Запрещено монтировать блоки управления
Указание Grundfos и свободный конец кабеля питания
в канализационной станции.
