6301 0813 – 12/2000 CH
Montageanweisung

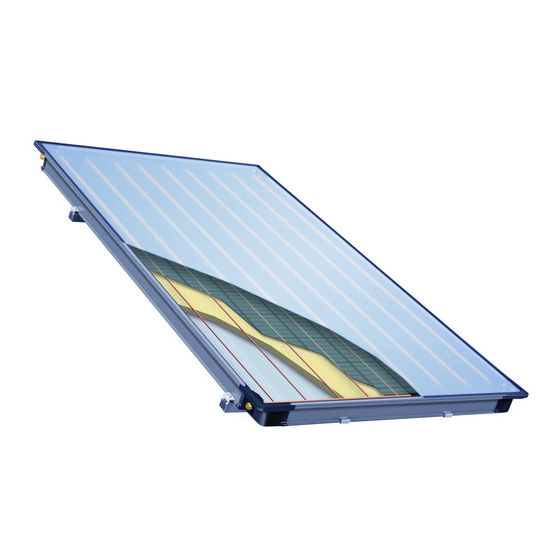

Sonnenkollektoren Logasol SKS 3.0
Überdachmontage
Bitte vor Montage sorgfältig lesen
Für das Fachhandwerk

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logasol SKS 3.0

Inhaltszusammenfassung für Buderus Logasol SKS 3.0

  • Seite 1 6301 0813 – 12/2000 CH Für das Fachhandwerk Montageanweisung Sonnenkollektoren Logasol SKS 3.0 Überdachmontage Bitte vor Montage sorgfältig lesen...
  • Seite 2 Sie Unregelmäßigkeiten festgestellt, nehmen Sie bitte Kontakt mit uns auf. Herstelleranschrift Buderus Heiztechnik GmbH D-35573 Wetzlar http://www.heiztechnik.buderus.de E-Mail: info@heiztechnik.buderus.de Dokumenten-Nr.: 6301 0813 Ausgabedatum: 12/2000 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 3: Inhaltsverzeichnis

    ..... . . 42 Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 4: Allgemeines

    Recyclingver- fahren zugeführt. ANWENDERHINWEIS Für die Montage und das Betreiben der Anlage sind die landesspezifischen Nor- men und Richtlinien zu beachten! Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 5: Technische Daten

    Absorberfläche (Nettofläche) 2,2 m² Gewicht netto ca. 47 kg zulässiger Betriebsüberdruck des 10 bar Kollektors Bauartkennzeichen 08-328-095 Tab. 1 Technische Daten eines Kollektors Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 6: Sicherheit

    DIN 18338 VOB, Teil C Dachdichtungsarbeiten DIN 18339 VOB, Teil C Klempnerarbeiten DIN 18451 VOB, Teil C Gerüstarbeiten Tab. 2 Zu beachtende Normen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 7: Sicherheits- Und Anwenderhinweise

    Wenn Sie Änderungen an der Konstrukti- on vornehmen, kann es zu Verletzungen WARNUNG! und Funktionsstörungen kommen. l Nehmen Sie keine Änderungen an der Konstruktion vor. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 8: Allgemeine Vorinformationen

    Kollektorfeld nach dem Tichelmannprinzip Pos. 1: Tichelmannausgleichsbogen Pos. 2: Verschlusskappe Pos. 3: Temperaturfühler Pos. 4: Vorlaufleitung Pos. 5: Rücklaufleitung Pos. 6: Blindstopfen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 9: Betriebsarten

    Pos. 3: Kollektor SKS – Zur Befüllung ist nur das Solarfluid des Herstellers Pos. 4: Vorlauf zugelassen (siehe Montageanweisung Komplettstat- ion DBS). Pos. 5: Rückflussbehälter Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 10: Vor Der Montage

    Sie defekte Teile umgehend aus. ANWENDERHINWEIS Entfernen Sie brüchige Dachziegel, Schin- deln oder Platten im Bereich der Kollekto- ren und lassen Sie diese ersetzen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...
  • Seite 11 Zweireihige Kollektoranordnung Bei zweireihigen Kollektoranordnungen (zwei Reihen übereinander) ist ein zusätzlicher Sonderverschrau- bungssatz zu bestellen. Eine entsprechende Montage- anweisung liegt dort bei. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 12: Beschreibung Der Bauteile

    2 × kappen Abrutschsicherung (bei senkrechter Pos. 5: 1 × Ausführung) Abrutschsicherungen (bei waagerech- 2 × ter Ausführung) Diverse Kleinteile Abb. 7 Erweiterungsbausatz Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...
  • Seite 13 Abb. 8 Montageset Dachhaken Montageset Dachhaken-Zusatz (optional je Kollektor) – Abb. 9 Pos. 1: Dachhaken-Zusätze 4 × Abb. 9 Montageset Dachhaken-Zusatz – optional Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...
  • Seite 14 – Saugheber (empfehlenswert, aber nicht erforderlich) – Weste mit Sicherheitsleine – Material zur Rohrdämmung – Baugerüst (empfehlenswert, aber nicht unbedingt er- forderlich) – Dachdeckerleiter Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 15: Maß Nehmen

    0,5 m ein (Abb. 10). ANWENDERHINWEIS Planen Sie ausreichend Platz bei der Mon- tage im Bereich des Vorlaufaustritts ein. Abb. 10 Platzbedarf Kollektorfeld Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 16: Beachten Sie Diese Maße

    15,08 1,10 9,36 2,20 17,23 1,10 10,53 2,20 19,39 1,10 Tab. 3 Platzbedarf senkrecht montierter Kollektoren Tab. 4 Platzbedarf waagerecht montierter Kollektoren Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 17: Profilschienen Vormontieren

    Arretierung (Abb. 13, Pos. 3) in die Profil- schienen. Abb. 13 Profilschienen zusammenstecken Pos. 1: Steckverbinder Pos. 2: Steckverbinder (Rückseite) Pos. 3: Arretierung Pos. 4: Bohrung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 18: Kollektorhalterung-Brücke Montieren

    Drehen Sie den Distanzbock (Abb. 15) auf der Kollektorhalterung-Brücke um 90°, bis die hohen Stege (Abb. 14, Pos. 3) des Distanzbocks parallel zur Profilschiene stehen. Abb. 15 Distanzbock drehen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 19: Seitliche Kollektorhalter Montieren

    (Abb. 16, Pos. 1). Abb. 16 Kollektorhalter bündig mit der Profilschiene verschrauben Pos. 1: Linsenkopfschraube (M8 × 16) Pos. 2: Gewindeplatte Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 20: Abrutschsicherungen Montieren

    Abstand von einem Meter mittig montie- ren. l Ziehen Sie die Verschraubungen fest. Abb. 17 Abrutschsicherungen einhängen Pos. 1: Abrutschsicherung Pos. 2: Linsenkopfschraube Pos. 3: Gewindeplatte Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 21: Profilschienen Und Dachhaken Montieren

    Kollektoren – senkrechte Ausführung Verwenden Sie zur besseren Begehbar- keit des Daches eine Dachdeckerleiter oder schieben Sie die Pfannen am Rand des Kollektorfeldes hoch. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 22: Abstände Festlegen

    Abstand zwischen unterer und oberer Profilschiene ANWENDERHINWEIS Die obere Profilschiene muss sich zwi- schen der Fühlertauchhülse und dem Kol- lektoranschluss befinden. Abb. 20 Abstand der Profilschienen untereinander Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 23: Pfannen- Oder Ziegeldach

    Abb. 22 Dachhaken einhängen ANWENDERHINWEIS Sollten die Pfannen mehr als 95 mm über- lappen, so müssen Sie diese im Bereich des Dachhakens ausklinken. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...
  • Seite 24 Verbinden Sie die Profilschienen und die Dachhaken mittels Muttern, Unterlegscheiben und Linsenkopf- schrauben (M8 × 30). Abb. 24 Vormontierte Profilschiene mit Dachhaken und Dachhaken-Zusatz verschrauben Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...
  • Seite 25 B. eine Dachlatte in die Kollektorhalte- rungen der Profilschienen. Der Winkel zwi- schen Dachlatte und Profilschiene muss 90° betragen. Abb. 25 Profilschiene ausrichten Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 26: Welleternit- Oder Bitumendach

    (Abb. 27). ANWENDERHINWEIS Nach der Montage die Konstruktion auf festen Sitz prüfen. Abb. 27 Beispiel für Halterung auf einem Blechdach (bauseits) Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 27: Profilschienen Ausrichten

    Die Profilschienen dürfen auf Grund von Niveauunterschieden der Dachsparren nicht durchhängen. Benutzen Sie zur Kontrolle eine Maurer- schnur. Falls notwendig unterfüttern Sie die Profil- schienen am Dachhaken Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 28: Kollektoren Montieren

    Dachdeckerbereich oder ausreichend tragfähige Sauggriffe (erleich- tern das Heben). ANLAGENSCHADEN Während des Transportes oder der Monta- ge können ungesicherte Kollektoren her- VORSICHT! unterfallen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 29: Kollektormontage Vorbereiten

    Kollektoranschlüsse zum Einbau vorbereiten l Nehmen Sie die Schutzkappen (Abb. 31, Pos. 1) an der rechten Kollektorseite ab. Abb. 31 Schutzkappen (rechte Seite) abnehmen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...
  • Seite 30 Kollektor- seite beim Einlegen der Kollektoren nur schwierig an den gegenüberliegenden An- schlüssen vorbeigeführt werden. Abb. 32 Transportsicherung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 31: Kollektoren In Kollektorhalterungen Legen Und Untereinander Verbinden

    Kollektoranschlüsse. Die Anschlüsse auf der rechten Seite des Kol- lektors sind fest, die auf der linken Seite flexibel. Abb. 34 Transportsicherungen demontieren Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...
  • Seite 32 (SW 27) handfest an. Halten Sie gleich- zeitig mit einem Schraubenschlüssel (SW 17) gegen. Das Drehmoment sollte 40–50 Nm betragen Abb. 35 Verbindung zweier Kollektoren Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 33: Kollektoren Fixieren

    (Abb. 37, Pos. 2) der Distanzböcke. Diese unterstützen den Kollektorrahmen. Abb. 37 Aushebeln der Distanzböcke Pos. 1: Kunststoff-Oberteil des Distanzbocks Pos. 2: Kunststoff-Unterteil des Distanzbocks Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...
  • Seite 34 Abb. 38 Kollektoren seitlich fixieren Abb. 39 Schema eingehängte Kollektorklammer Pos. 1: Kollektorwanne Pos. 2: Kollektorrahmen Pos. 3: Kollektorklammer Pos. 4: Kunststoff-Unterteil Distanzbock Pos. 5: Kollektorhalterung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 35: Sammelleitungen Anschließen

    Flüssigkeits- und Dampf- temperaturen höher als 110 °C sein kön- nen. Kunststoffleitungen (z. B. PE-Rohre) sind für Solaranlagen ebenfalls nicht zu- lässig. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...
  • Seite 36 2 % Gefälle zur Kom- plettstation verlegen. Abb. 41 Kollektorfeld SKS mit Entlüfter Pos. 1: Entlüfter Pos. 2: Vorlaufleitung Pos. 3: Rücklaufleitung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 37: Vorlauf- Und Rücklaufleitung Anschließen

    (Abb. 42, Pos. 2) am Kollektor mittels Montage- oder Schraubenschlüssel (SW 27) an. Abb. 42 Anschluss Vorlaufleitung DBS-Komplettstation Pos. 1: Doppelverschraubung Pos. 2: Edelstahlwellschlauch Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 38: Leitungsführung Vorlauf

    Entlüftungsrohr nicht verrutscht. Die Verrohrung kann in diesem Fall korrekt leerlaufen. l Setzen Sie die Pfanne auf die Lattung. Abb. 44 Leitungsführung Vorlauf DBS-Komplettstation Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 39: Leitungsführung Rücklauf

    Achten Sie darauf, dass die Dichtung im Entlüftungsrohr nicht verrutscht. l Setzen Sie die Pfanne auf die Lattung. Abb. 45 Leitungsführung Rücklauf KS- und DBS- Komplettstation Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 40: Sicherungsbleche Montieren

    Befestigen Sie die Abdeckhaube (Abb. 47, Pos. 1) Pos. 2: Dämmkappe mit den beiliegenden Blechschrauben an der Kollek- Pos. 3: Tichelmannbogen torwanne. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 41: Temperaturfühler Anschließen

    Pos. 3 und 4) an. Abb. 48 Temperaturfühler anschließen Pos. 1: Tauchhülse für Temperaturfühler Pos. 2: Temperaturfühler Pos. 3: Oberteil Klemmverschraubung Pos. 4: Unterteil Klemmverschraubung Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...

  • Seite 42: Anschluss- Und Sammelleitungen Dämmen

    – Verwenden Sie für die Dämmung der Leitungen im Innenbereich hochtemperaturbeständiges Material. ANWENDERHINWEIS Dämmen Sie auch die Anschlüsse zwi- schen den Kollektoren. Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...
  • Seite 43 Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de Montageanweisung SKS 3.0 – Überdachmontage • Ausgabe 12/2000...
