Potenzialausgleich

Klemmen

Kabeleinführungen

Kabelspezifikation

Endress+Hauser
HART-Eingang
1

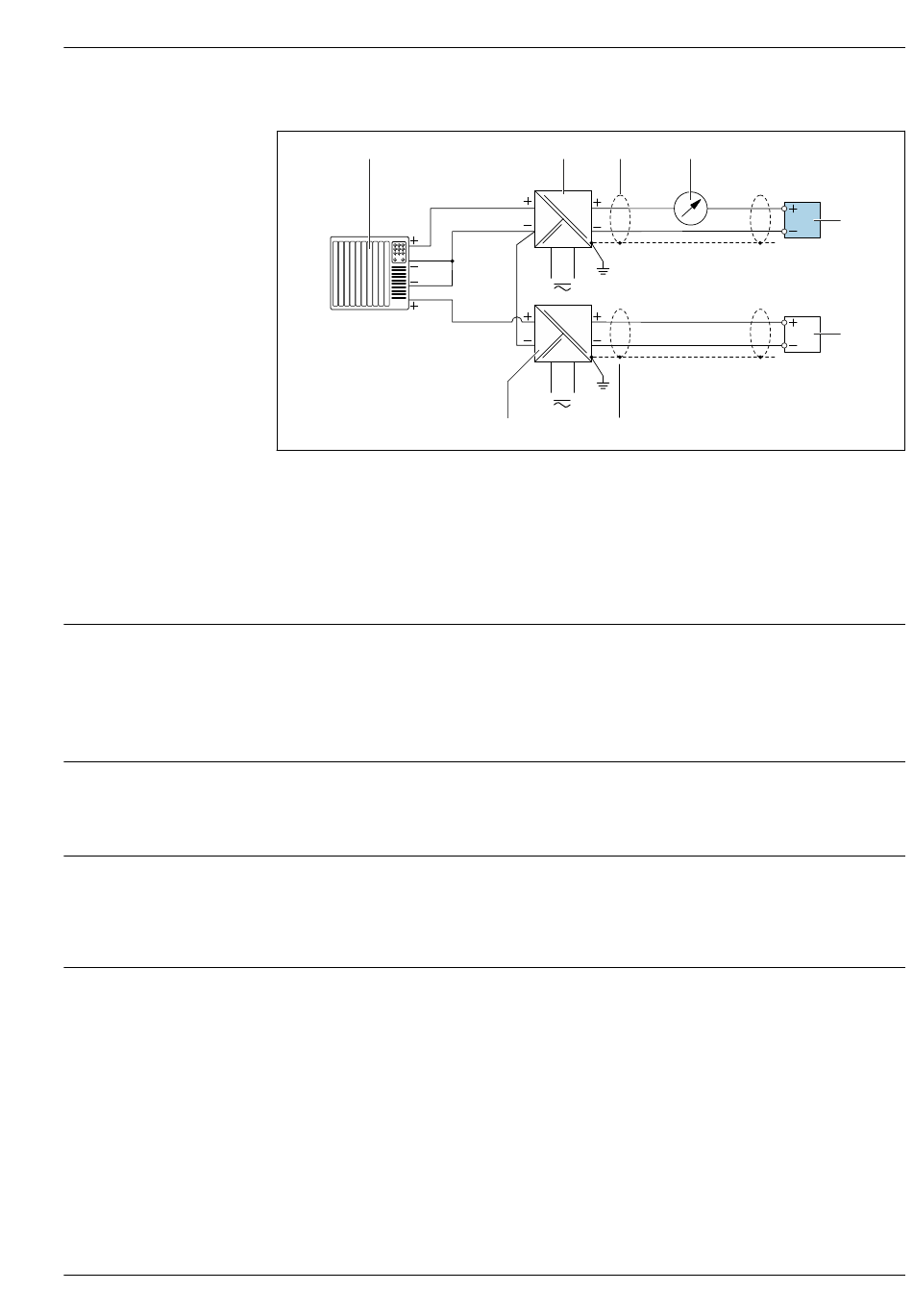

 11 Anschlussbeispiel für HART-Eingang mit gemeinsamem "Minus" (passiv)
1 Automatisierungssystem mit HART-Ausgang (z.B. SPS)
2 Speisetrenner für Spannungsversorgung (z.B. RN221N)
3 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten
4 Analoges Anzeigeinstrument: Maximale Bürde beachten
5 Druckmessgerät (z.B. Cerabar M, Cerabar S): Anforderungen beachten
6 Messumformer
Anforderungen
Um eine einwandfreie Messung zu gewährleisten, folgende Punkte beachten:
• Messstoff und Messaufnehmer auf demselben elektrischen Potenzial
• Getrenntausführung: Messaufnehmer und Messumformer auf demselben elektrischen Potenzial
• Betriebsinterne Erdungskonzepte
• Material und Erdung der Rohrleitung
• Bei Geräteausführung ohne integrierten Überspannungsschutz: Steckbare Federkraftklemmen für
Aderquerschnitte 0,5 ... 2,5 mm
• Bei Geräteausführung mit integriertem Überspannungsschutz: Schraubklemmen für Aderquer-
schnitte 0,2 ... 2,5 mm 2 (24 ... 14 AWG)
• Kabelverschraubung (nicht für Ex d): M20 × 1,5 mit Kabel ⌀ 6 ... 12 mm (0,24 ... 0,47 in)
• Gewinde für Kabeleinführung:
• Für nicht explosionsgefährdeten Bereich und Ex: NPT ½"
• Für nicht explosionsgefährdeten Bereich und Ex (nicht für XP): G ½"
• Für Ex d: M20 × 1,5
Zulässiger Temperaturbereich
• Die im jeweiligen Land geltenden Installationsrichtlinien sind zu beachten.
• Die Kabel müssen für die zu erwartenden Minimal- und Maximaltemperaturen geeignet sein.
Signalkabel
Stromausgang 4...20 mA HART
Abgeschirmtes Kabel empfohlen. Erdungskonzept der Anlage beachten.
Stromausgang 4...20 mA
Normales Installationskabel ausreichend.
Impuls-/Frequenz-/Schaltausgang
Normales Installationskabel ausreichend.
2
3
4...20 mA
2 3
2 (20 ... 14 AWG)
4
6
5
