Ein- und Auslaufstrecken

44
Druckmessung Flüssigkeit
H Gerät mit Absperr-
armatur auf glei-
cher Höhe des
Entnahmestutzens
1) Max. zulässige Umgebungstemperatur des Messumformers beachten→  48.

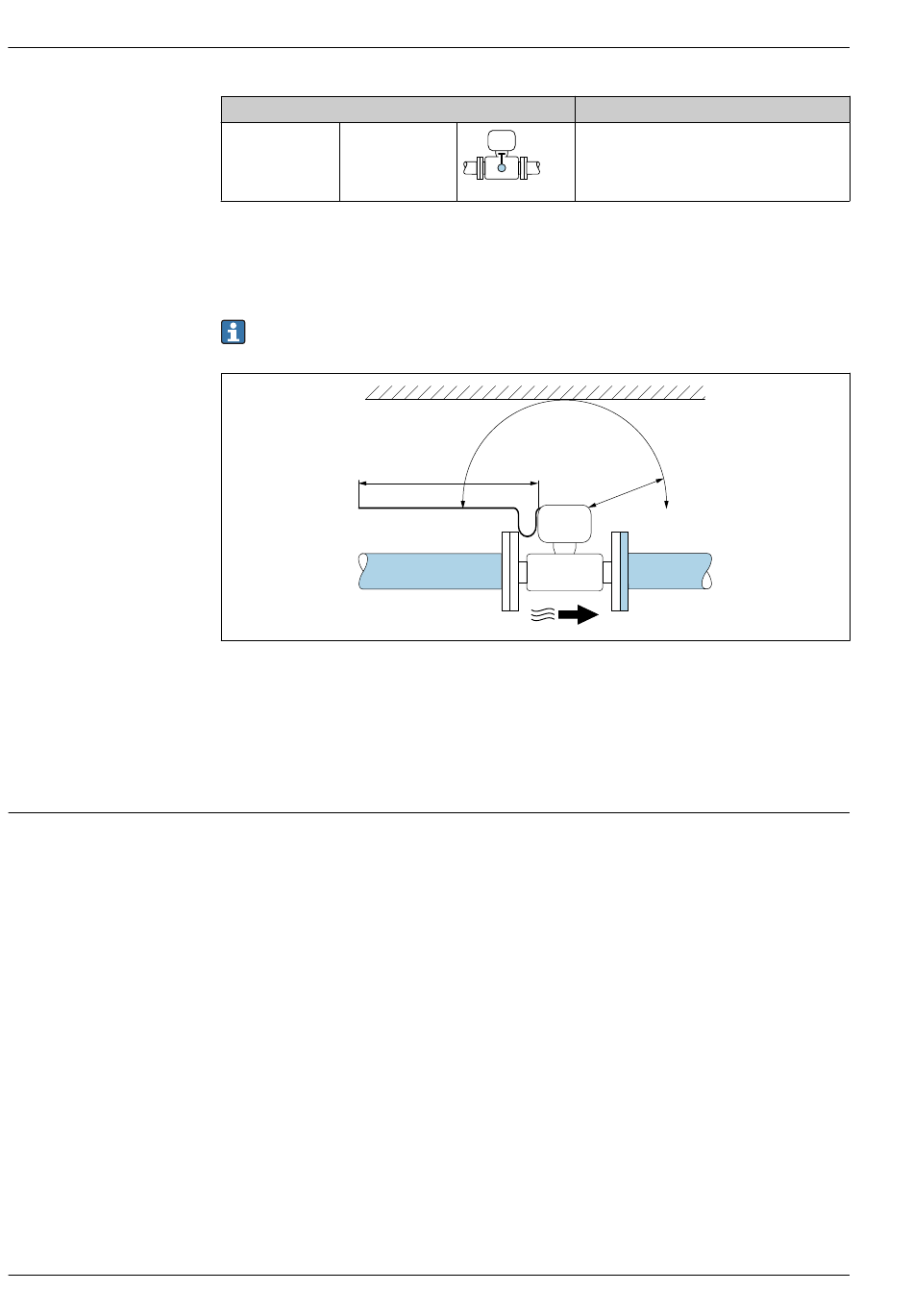

Mindestabstand und Kabellänge
Bestellmerkmal "Sensorausführung", Option Masse DA, DB
Die Sensorausführung Masse (integrierte Druck-/Temperaturmessung) ist nur verfügbar für
Messgeräte in der Kommunikationsart HART.
A Mindestabstand in alle Richtungen
L Erforderliche Kabellänge
Um für Servicezwecke einen problemlosen Zugang zum Messgerät zu gewährleisten, sind folgende
Maße einzuhalten:
• A = 100 mm (3,94 in)
• L = L + 150 mm (5,91 in)
Um die spezifizierte Messgenauigkeit des Messgerätes zu erreichen, mindestens die unten stehen-
den Ein- und Auslaufstrecken einhalten.
Option DB

A0034091
L
Proline Prowirl F 200
A
Endress+Hauser
A0019211
