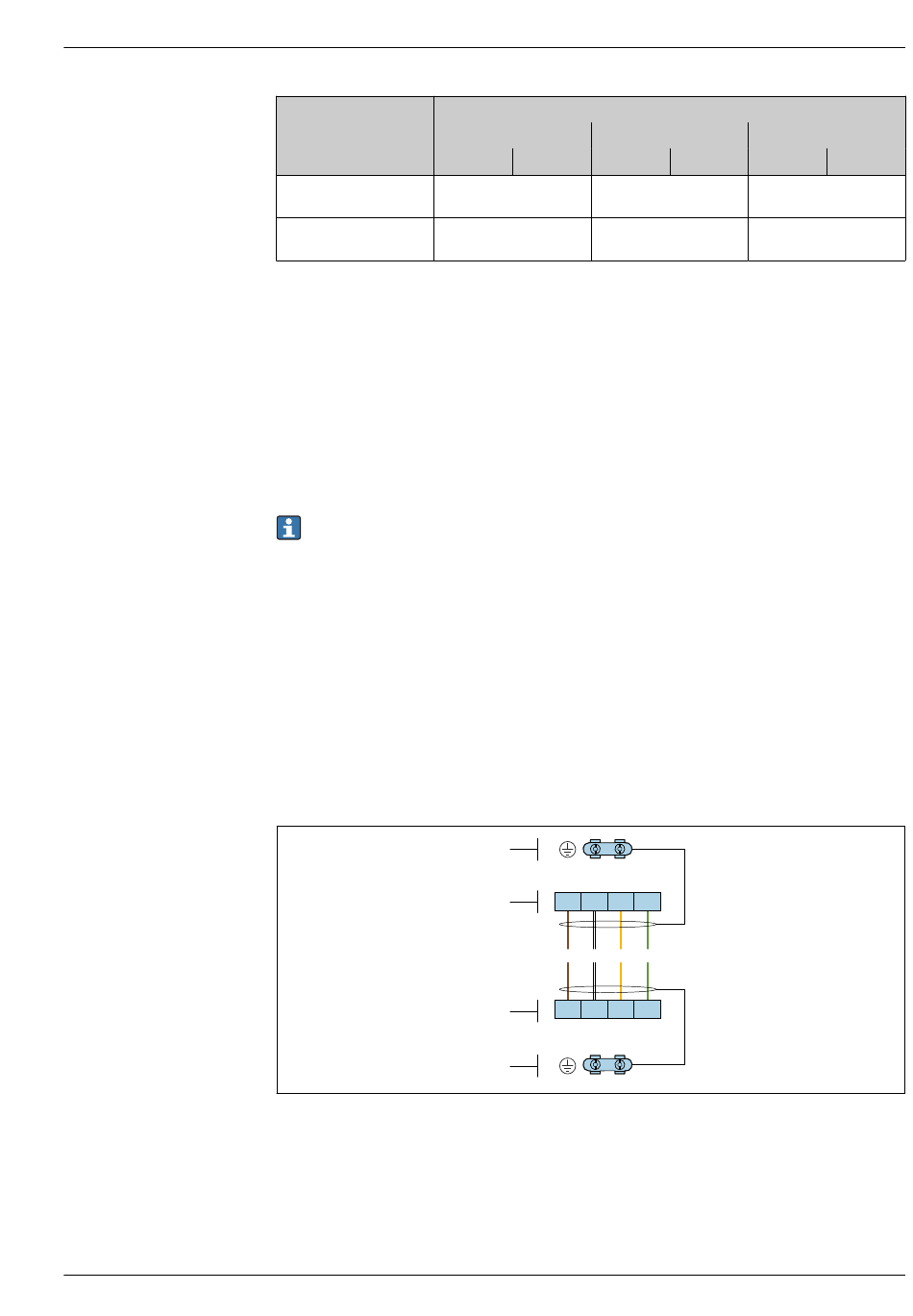

Verbindungskabel Getrenntausführung
Messumformer und Anschlussgehäuse Messaufnehmer
Bei der Getrenntausführung: Der räumlich getrennt montierte Messaufnehmer und Messumformer
werden mit einem Verbindungskabel verbunden. Der Anschluss erfolgt über das Anschlussgehäuse
des Messaufnehmers und das Messumformergehäuse.
Die Anschlussart des Verbindungskabels im Messumformergehäuse ist abhängig von der Zulas-
sung des Messgeräts und der Ausführung des verwendeten Verbindungskabels.
Bei folgenden Ausführungen ist der Anschluss im Messumformergehäuse nur über Anschluss-
klemmen möglich:
• Bestimmten Zulassungen: Ex nA, Ex ec, Ex tb und Division 1
• Verwendung eines verstärkten Verbindungskabels
• Bestellmerkmal "Sensorausführung; DSC-Sensor; Messrohr", Option DA, DB
Bei folgenden Ausführungen erfolgt der Anschluss im Messumformergehäuse über M12-Gerä-
testecker:
• Allen anderen Zulassungen
• Verwendung des Verbindungskabels (Standard)
Der Anschluss des Verbindungskabels im Anschlussgehäuse des Messaufnehmers erfolgt
immer über Anschlussklemmen (Anziehdrehmoment für die Schrauben der Kabelzugentlas-
tung: 1,2 ... 1,7 Nm).
Verbindungskabel (Standard, verstärkt)
 2 Anschlussklemmen für Anschlussraum im Wandhalter des Messumformers und dem Anschlussgehäuse
des Messaufnehmers
1 Anschlussklemmen für Verbindungskabel
2 Erdung erfolgt über Kabelzugentlastung
Klemmennummern
Ausgang 1
1 (+) 2 (-) 3 (+)
Impuls-/Frequenz-/
Schaltausgang (passiv)
Impuls-/Frequenz-/
PROFIBUS PA
Schaltausgang (passiv)
2
+
1 2 3
1
BN WH YE
1 2 3
1
+
2
Ausgang 2 Eingang
4 (-) 5 (+)
–
4
GN
4
–
6 (-)
-
-
A0033476
