Proline Prowirl F 200

Elektrischer Anschluss

Endress+Hauser

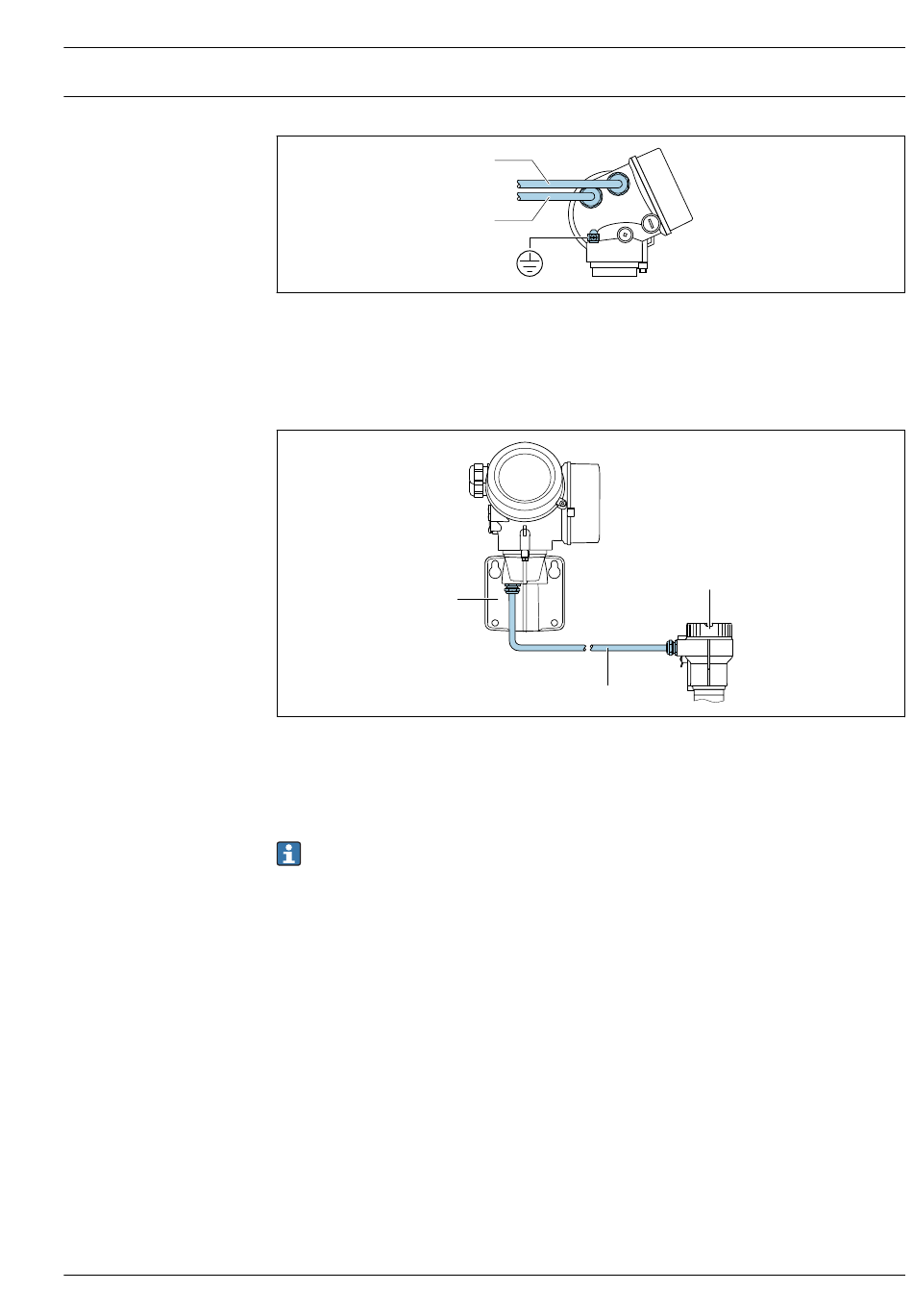

Anschluss Messumformer

1 Kabeleinführungen für Ein-/Ausgänge
Anschluss Getrenntausführung
Verbindungskabel
1
 4 Anschluss Verbindungskabel
1 Wandhalter mit Anschlussraum (Messumformer)
2 Verbindungskabel
3 Anschlussgehäuse Messaufnehmer
Die Anschlussart des Verbindungskabels im Messumformergehäuse ist abhängig von der Zulas-
sung des Messgeräts und der Ausführung des verwendeten Verbindungskabels.
Bei folgenden Ausführungen ist der Anschluss im Messumformergehäuse nur über Anschluss-
klemmen möglich:
• Bestimmten Zulassungen: Ex nA, Ex ec, Ex tb und Division 1
• Verwendung eines verstärkten Verbindungskabels
• Bestellmerkmal "Sensorausführung; DSC-Sensor; Messrohr", Option DA, DB
Bei folgenden Ausführungen erfolgt der Anschluss im Messumformergehäuse über M12-Gerä-
testecker:
• Allen anderen Zulassungen
• Verwendung des Verbindungskabels (Standard)
Der Anschluss des Verbindungskabels im Anschlussgehäuse des Messaufnehmers erfolgt
immer über Anschlussklemmen (Anziehdrehmoment für die Schrauben der Kabelzugentlas-
tung: 1,2 ... 1,7 Nm).
1
1
2
A0033480
3
A0033481
