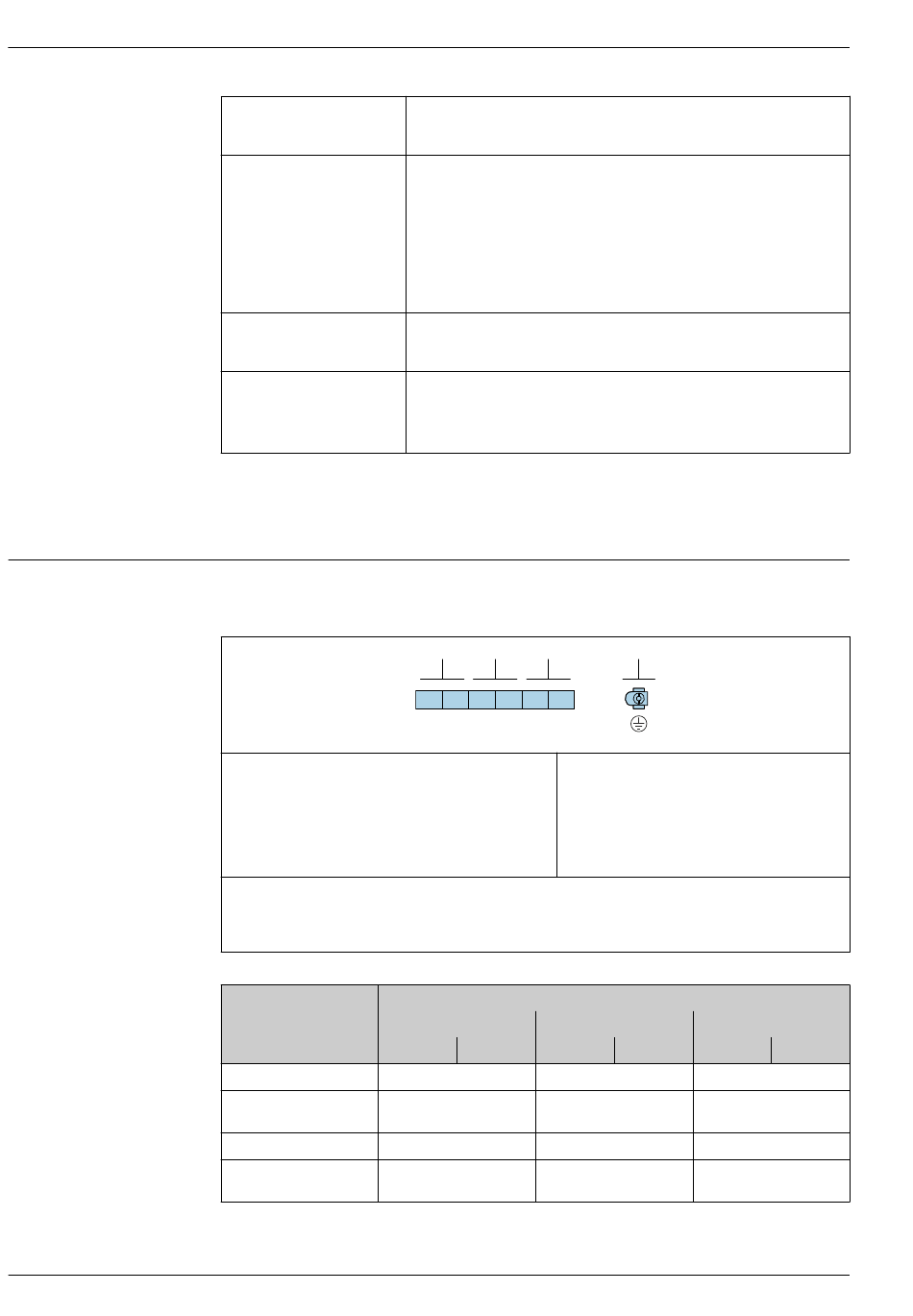

Klemmenbelegung

26
Gerätebeschreibungsdateien
(GSD, DTM, DD)
Unterstützte Funktionen
Konfiguration der Gerätead-
resse
Systemintegration

Energieversorgung

Messumformer
Anschlussvarianten
Maximale Anzahl an Klemmen
Klemmen 1...6:
ohne integrierten Überspannungsschutz
1 Ausgang 1 (passiv): Versorgungsspannung und Signalübertragung
2 Ausgang 2 (passiv): Versorgungsspannung und Signalübertragung
3 Eingang (passiv): Versorgungsspannung und Signalübertragung
4 Erdungsklemme für Kabelschirm
Bestellmerkmal "Aus-
gang"
Option A 4-20 mA HART (passiv)
1)
Option B 4-20 mA HART (passiv)
1)
Option C 4-20 mA HART (passiv)
1) 2)
Option D 4-20 mA HART (passiv)
Informationen und Dateien unter:
• www.endress.com
• www.profibus.org
• Identification & Maintenance
Einfachste Geräteidentifizierung seitens des Leitsystems und des Typen-
schildes
• PROFIBUS Up-/Download
Bis zu 10 Mal schnelleres Parameterschreiben und -lesen durch PROFIBUS
Up-/ Download
• Condensed Status
Einfachste und selbsterklärende Diagnoseinformationen durch Kategorisie-
rung auftretender Diagnosemeldungen
• DIP-Schalter auf dem I/O-Elektronikmodul
• Vor-Ort-Anzeige
• Via Bedientools (z. B. FieldCare)
Informationen zur Systemintegration: Betriebsanleitung→  96
• Zyklische Datenübertragung
• Blockmodell
• Beschreibung der Module
3 2 1
5 6 3 4 1 2
+ – + – + –
Maximale Anzahl an Klemmen bei Bestellmerkmal
"Zubehör montiert", Option NA: Überspannungs-
schutz
• Klemmen 1...4:
mit integrierten Überspannungsschutz
• Klemmen 5...6:
ohne integrierten Überspannungsschutz
Klemmennummern
Ausgang 1
1 (+) 2 (-) 3 (+)
Impuls-/Frequenz-/
Schaltausgang (passiv)
4-20 mA analog (passiv)
Impuls-/Frequenz-/
Schaltausgang (passiv)
Proline Prowirl F 200
4
Ausgang 2 Eingang
4 (-) 5 (+)
-
4-20 mA Stromeingang
(passiv)
Endress+Hauser
A0033475
6 (-)
-
-
-
