4.3.2

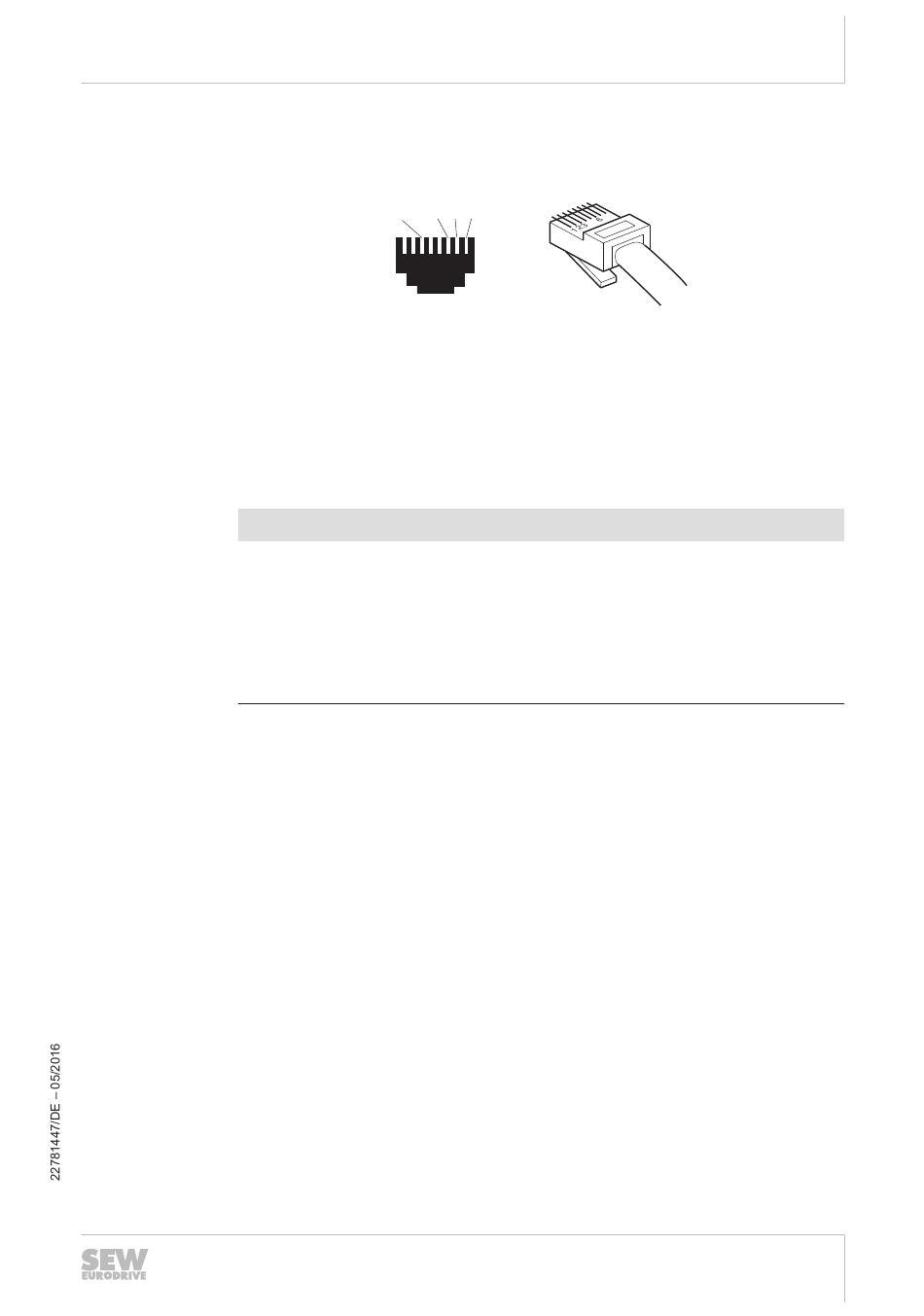

Steckerbelegung X21 und X22

Verwenden Sie vorkonfektionierte, geschirmte RJ45-Steckverbinder nach IEC  11801
Ausgabe 2.0, Kategorie 5.
A
[1]
[3]
4.3.3

Schirmen und Verlegen von Buskabeln

ACHTUNG
Gefahr von fließendem Ausgleichsstrom durch falsche Art, Schirmung und/oder Ver-
legung der Buskabel.
Mögliche Sachschäden.
Verwenden Sie ausschließlich geschirmte Kabel und Verbindungselemente, die auch
die Anforderungen der Kategorie 5, Klasse D nach IEC 11801 Ausgabe 2.0 erfüllen.
Eine fachgerechte Schirmung des Buskabels dämpft die elektrischen Einstreuungen,
die in industrieller Umgebung auftreten können. Mit den folgenden Maßnahmen errei-
chen Sie die besten Schirmungseigenschaften:
MOVI-C® CONTROLLER power UHX85A – R / power eco UHX84A – R
[3] [2] [1]
[6]
A
Ansicht von vorn
Pin 1 TX+ Transmit Plus
Pin 3 RX+ Receive Plus
Bei Erdpotenzialschwankungen kann über den beidseitig angeschlossenen und
mit dem Erdpotenzial (PE) verbundenen Schirm ein Ausgleichsstrom fließen.
Sorgen Sie in diesem Fall für einen ausreichenden Potenzialausgleich gemäß
den einschlägigen VDE-Bestimmungen.
Ziehen Sie die Befestigungsschrauben von Steckern, Modulen und Potenzialaus-
gleichsleitungen handfest an.
Verwenden Sie ausschließlich Stecker mit Metallgehäuse oder metallisiertem Ge-
häuse.
Schließen Sie die Schirmung im Stecker großflächig an.
Legen Sie die Schirmung des Buskabels beidseitig auf.
Verlegen Sie die Signal- und Buskabel nicht parallel zu Leistungskabeln (Motorzu-
leitungen), sondern möglichst in getrennten Kabelkanälen.
Verwenden Sie in industrieller Umgebung metallische, geerdete Kabelpritschen.
Führen Sie Signalkabel und den zugehörigen Potenzialausgleich in geringem Ab-
stand auf kürzestem Weg zueinander.
Vermeiden Sie die Verlängerung von Buskabeln über Steckverbinder.
Führen Sie die Buskabel eng an vorhandenen Masseflächen entlang.
Installationshinweise
B
B
Ansicht von hinten
[2]
Pin 2 TX– Transmit Minus
[6]
Pin 6 RX– Receive Minus
Handbuch – MOVI-C
4
6139704459
25
®
CONTROLLER
