MOVI-C® CONTROLLER power UHX85A – P / power eco UHX84A – P
4.2.2
Anschluss des PROFIBUS-Steckers (X24)
Verbindung Controller – PROFIBUS
Baudraten größer 1,5 MBaud
Busabschluss
4.2.3
Status-LEDs
Status-LED "25.3" (COM)
22
Handbuch – MOVI-C

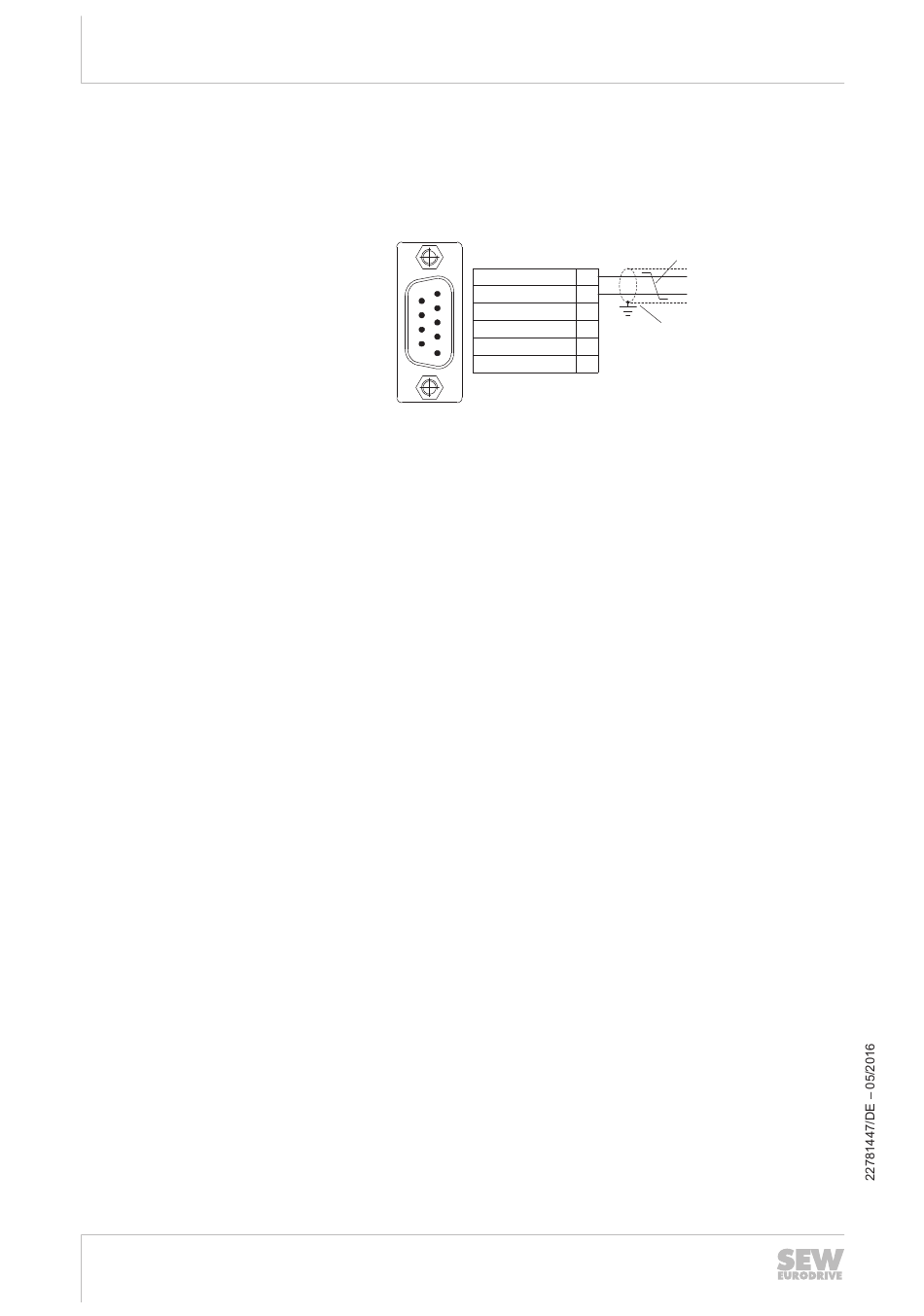

Der Anschluss an das PROFIBUS-System erfolgt mit einem 9-poligen D-Sub-Stecker
gemäß IEC 61158. Die T-Bus-Verbindung muss mit dem entsprechend ausgeführten
Stecker realisiert werden. Das folgende Bild zeigt den PROFIBUS-Stecker, der an
X24 des Controllers angeschlossen wird.
[1]
9-poliger D-Sub-Stecker
[2]
Signalleitung, verdrillt
[3]
Leitende, flächige Verbindung zwischen Steckergehäuse und Abschirmung
Die Anbindung des Controllers an das PROFIBUS-System erfolgt in der Regel über
eine verdrillte, geschirmte Zweidrahtleitung. Achten Sie bei der Auswahl des Bus-
steckers auf die maximal unterstützte Übertragungsrate.
Der Anschluss der Zweidrahtleitung an den PROFIBUS-Stecker erfolgt über Pin 3
(RxD/TxD-P) und Pin 8 (RxD/TxD-N). Die Kommunikation erfolgt über diese beiden
Kontakte. Die RS485-Signale RxD/TxD-P und RxD/TxD-N müssen bei allen
PROFIBUS-Teilnehmern gleich kontaktiert werden. Anderenfalls können die Buskom-
ponenten nicht über PROFIBUS kommunizieren.
Der Pin 4 (CNTR-P) der PROFIBUS-Schnittstelle liefert ein TTL-Steuersignal für einen
Repeater oder einen LWL-Adapter (Bezug = Pin 9).
Der Betrieb des Controllers mit Baudraten > 1,5 MBaud ist nur mit speziellen 12-
MBaud-PROFIBUS-Steckern möglich.
Wenn sich der Controller am Anfang oder am Ende eines PROFIBUS-Segments be-
findet und wenn nur ein PROFIBUS-Kabel zum Controller führt, müssen Sie einen
Stecker mit integriertem Busabschlusswiderstand verwenden.
Schalten Sie bei diesem PROFIBUS-Stecker die Busabschlusswiderstände ein.
Zur Diagnose des PROFIBUS-Systems sind 4 jeweils zweifarbige Leuchtdioden vor-
handen, die den aktuellen Zustand des PROFIBUS-Systems anzeigen.
Signalisiert die ordnungsgemäße Kommunikation über die PROFIBUS-Schnittstelle.
®
CONTROLLER
RxD/TxD-P
3
1
RxD/TxD-N
8
6
CNTR-P
4
DGND (M5V)
5
9
VP (P5V/100mA)
6
5
9
DGND (M5V)
[1]
[2]
[3]
