Installationshinweise
4
MOVI-C® CONTROLLER power UHX85A – R / power eco UHX84A – R
4.3 MOVI-C
4.3.1

Anschluss des Controllers an das Ethernet-Netzwerk

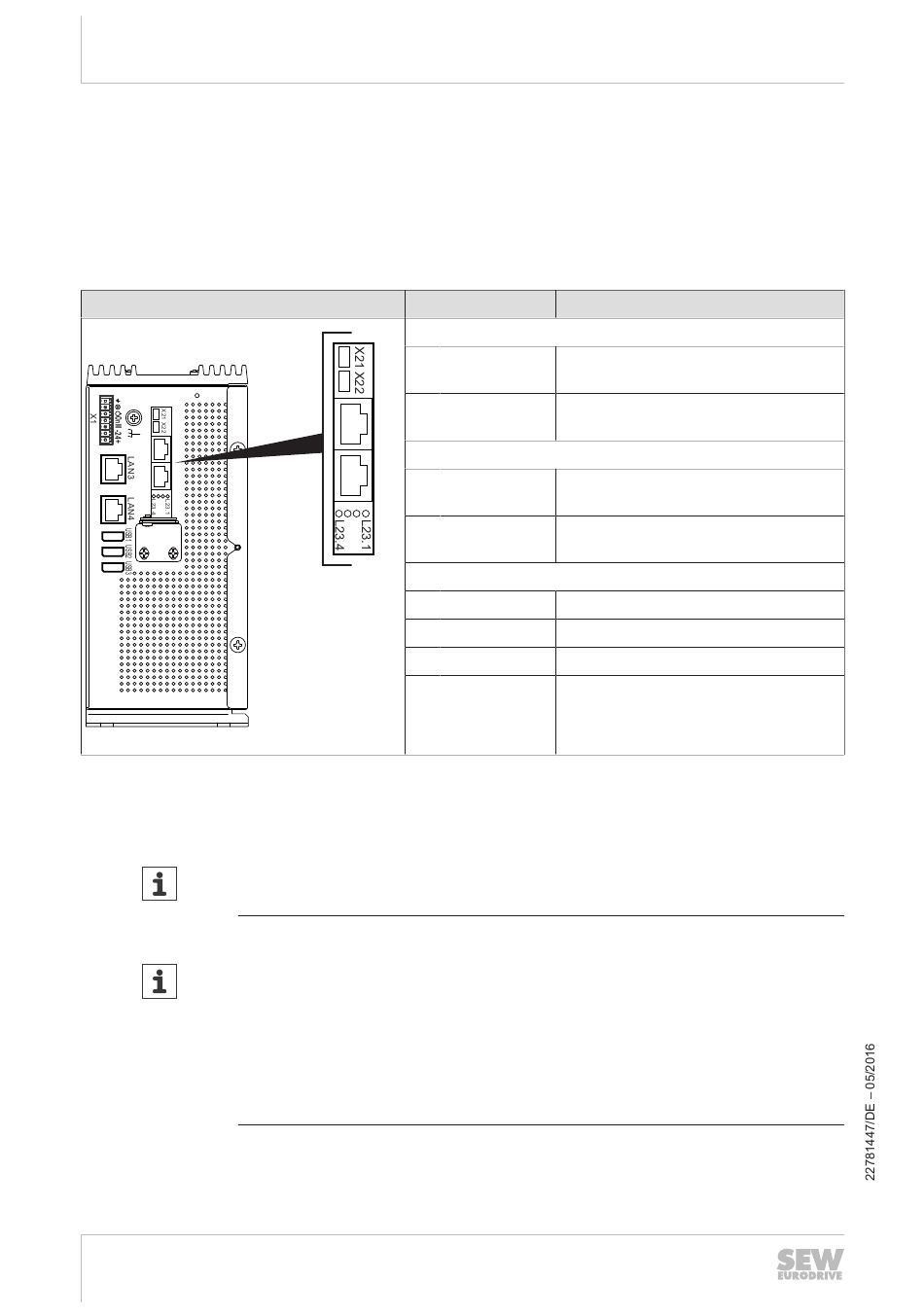

Frontansicht (Ethernet)
24
Handbuch – MOVI-C
®
CONTROLLER power UHX85A – R / power eco UHX84A – R
Der Controller kann über folgende Ethernet-Schnittstellen an das Ethernet-Netzwerk
verbunden werden:
• X21 (RJ45-Stecker)
• X22 (RJ45-Stecker)
7995857803
Zum Anschluss des Geräts an das Ethernet-Netzwerk verbinden Sie eine der Ether-
net-Schnittstellen mit einer geschirmten Twisted-Pair-Leitung nach Kategorie 5, Klas-
se D gemäß IEC 11801 Ausgabe 2.0 mit den anderen Netzwerkteilnehmern.
HINWEIS
Gemäß IEC 802.3 beträgt die maximale Leitungslänge für 10/100 MBaud Ethernet
(10BaseT/100BaseT) zwischen 2 Netzwerkteilnehmern 100 m.
HINWEIS
Um die Belastung der Endgeräte durch unerwünschten Multicast-Datenverkehr in
Ethernet-Netzwerken zu minimieren, empfiehlt SEW‑EURODRIVE, Endgeräte von
Fremdherstellern nicht direkt an Geräte von SEW‑EURODRIVE anzuschließen.
• Schließen Sie Endgeräte von Fremdherstellern über eine Netzwerkkomponente
an (z. B. Managed Switch), die die IGMP-Snooping-Funktionalität unterstützt.
→ Die Verwendung von Managed Switches mit IGMP-Snooping-Funktionalität ist bei
Modbus/TCP-Netzwerken und PROFINET IO-Netzwerken nicht erforderlich.
®
CONTROLLER
Bezeichnung Funktion
X21: Ethernet-Schnittstelle mit LEDs
LED Link Es besteht eine Ethernet-Verbindung.
(grün)
LED Activity Aktuell werden Daten über Ethernet
(gelb) ausgetauscht.
X22: Ethernet-Schnittstelle mit LEDs
LED Link Es besteht eine Ethernet-Verbindung.
(grün)
LED Activity Aktuell werden Daten über Ethernet
(gelb) ausgetauscht.
LEDs
LED 23.1 Reserviert
LED 23.2 Reserviert
LED 23.3 Ethernet-Kommunikationsstatus
LED 23.4 Systemstatus
