4.2
MOVI-C
CONTROLLER power UHX85A – P / power eco UHX84A – P
4.2.1
Anschluss des Controller an das PROFIBUS-Netzwerk
In den folgenden Kapiteln werden nur die für den PROFIBUS-Betrieb wichtigen Klem-
men und LED beschrieben.

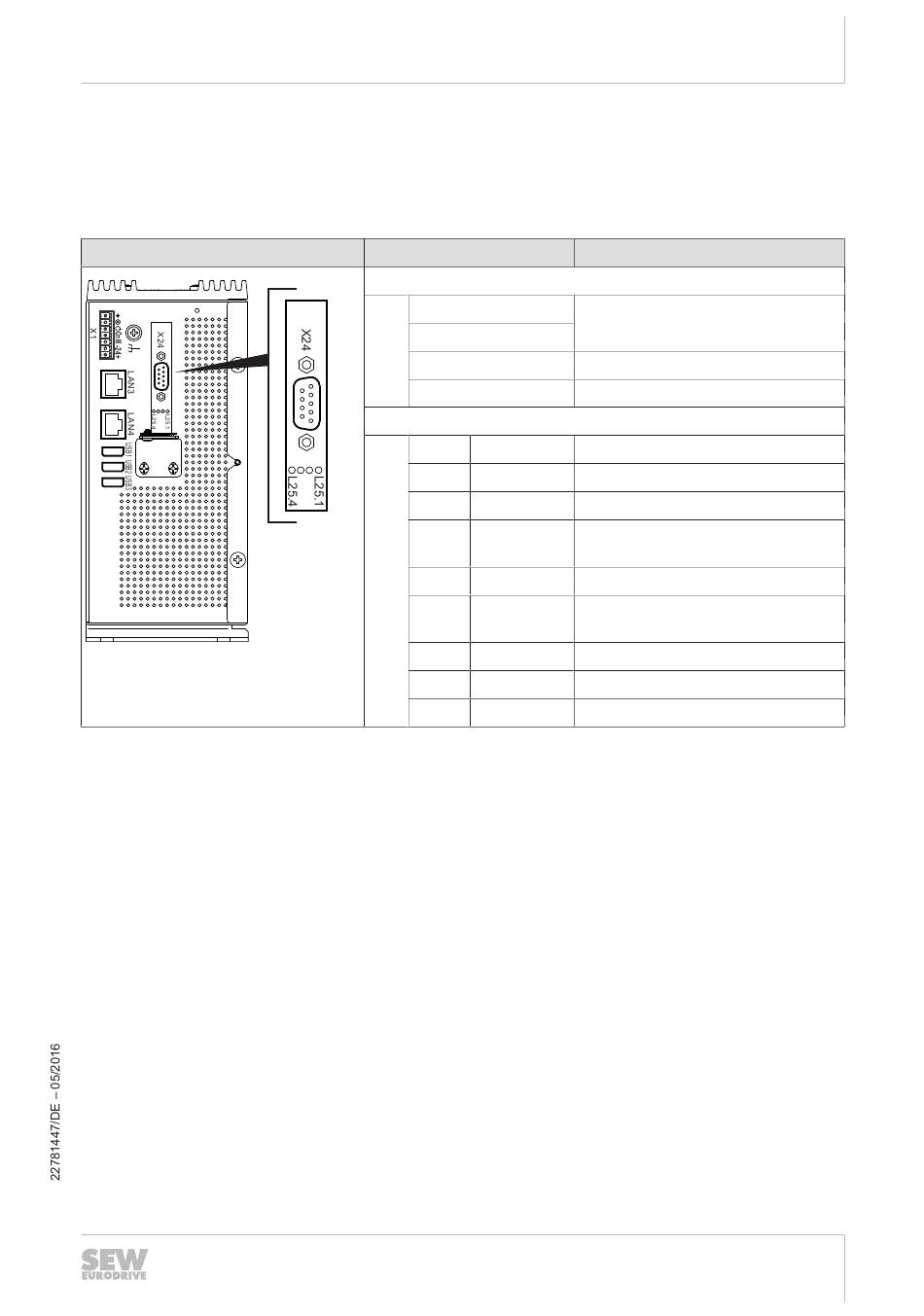

Frontansicht (PROFIBUS)
MOVI-C® CONTROLLER power UHX85A – P / power eco UHX84A – P
Bezeichnung
LEDs
LED 25.1
LED 25.2
LED 25.3
LED 25.4
Stecker X24: PROFIBUS (D-Sub, 9-polig)
X24:9
X24:8
X24:7
X24:6
X24:5
X24:4
X24:3
7613167499
X24:2
X24:1
Installationshinweise
Funktion
Reserviert
Reserviert
PROFIBUS-Kommunikationsstatus
Systemstatus
GND (M5V)
Bezugspotenzial PROFIBUS
RxD/TxD-N
Signal Receive/Transmit Negative
N.C.
Klemme nicht belegt
VP (P5V/100
DC+5-V-Potenzial für Busabschluss
mA)
GND (M5V)
Bezugspotenzial PROFIBUS
CNTR-P
PROFIBUS-Steuersignal für Repea-
ter
RxD/TxD-P
Signal Receive/Transmit Positive
N.C.
Klemme nicht belegt
N.C.
Klemme nicht belegt
