Krok 4 Montáž pripájacieho ramena

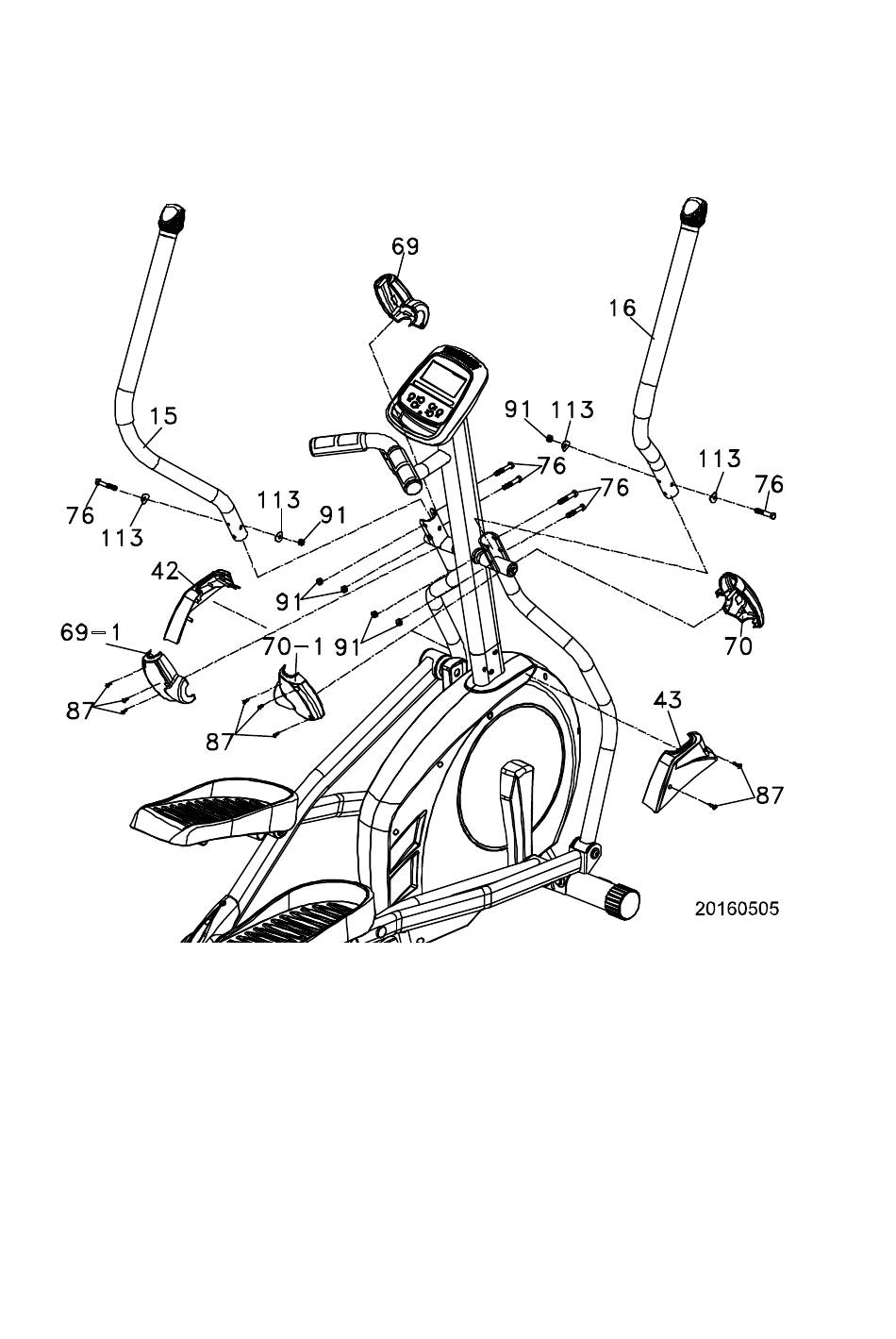

1. Pripojte výkyvné rameno (Ľ) (15) k ľavej dolnej tyči rukoväte a pripojte výkyvné rameno (P) (16) k
pravej dolnej tyči rukoväte a zaistite ich pomocou 6 ks 5/16" ×1-3/4" šesťhranných skrutiek (76), 4
ks 5/16" × 23m/m × 1.5T ohnutých podložiek (113) a 6 ks 5/16" × 7T Nyloc matíc (91) a pomocou
12m/m francúzskeho kľúča (116) a 13,14m/m francúzskeho kľúča (115).
2. Položte kryt prednej tyče rukoväte (Ľ) (69) a kryt zadnej tyče rukoväte (Ľ) (69~1) spolu na ľavú tyč
rukoväte a zaistite ich pomocou 3 ks Ø3,5 × 12m/m skrutiek z tabuľového plechu (87) a pomocou
kombinovaného M5 Allenovho kľúča a skrutkovača na skrutky s hlavou Phillips (118). Zopakujte
rovnaký postup aj pre pravú stranu.
3. Pripojte kryt stĺpu konzoly (Ľ) (42) a kryt stĺpu konzoly (P) (43) spolu na stĺp konzoly a zaistite ich
pomocou 2 ks Ø3,5 × 12L skrutiek z tabuľového plechu (87) a pomocou kombinovaného M5
Allenovho kľúča a skrutkovača na skrutky s hlavou Phillips (118).
