Montageanleitung

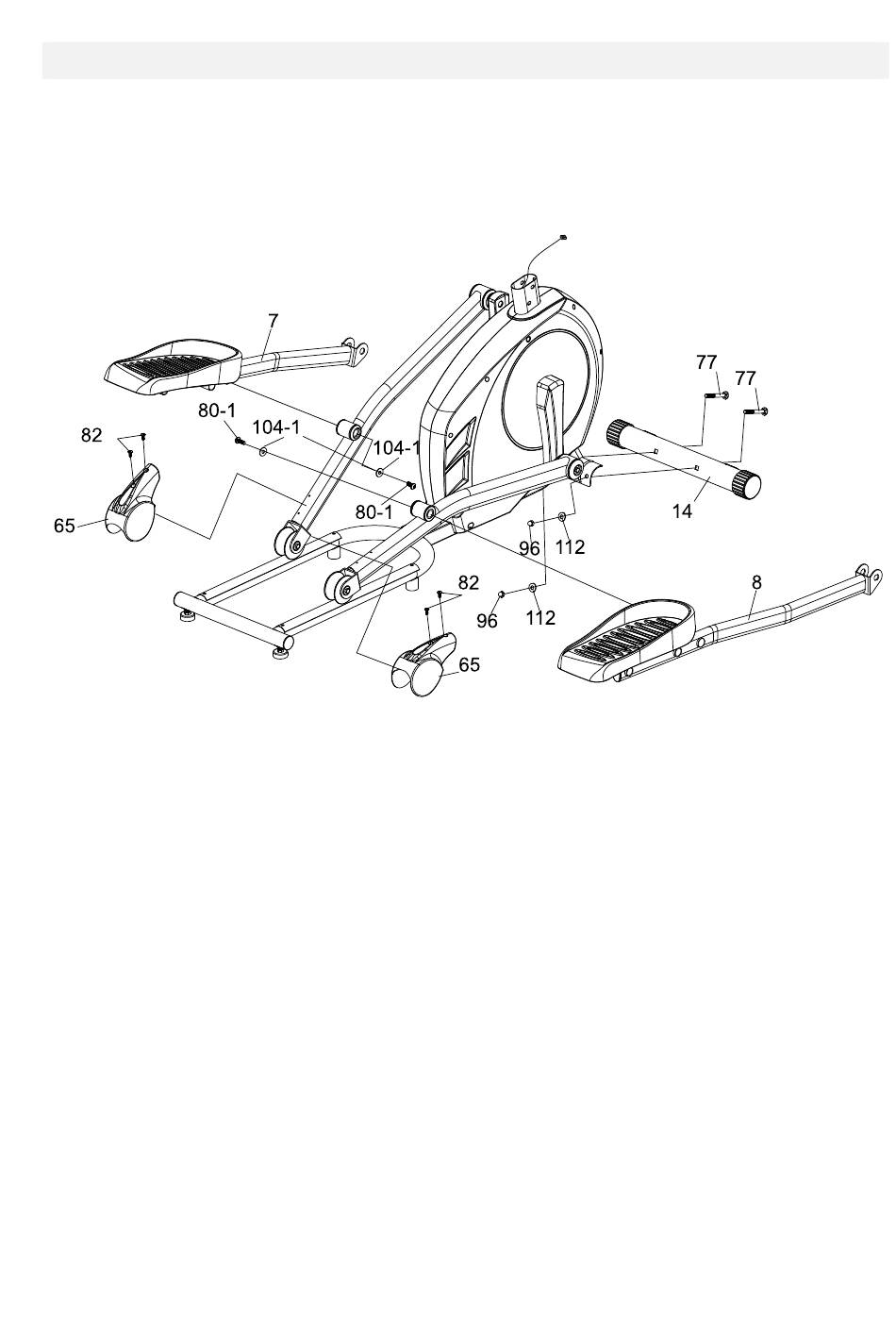

Schritt 1 Montage vorderer Standfuß und
Pedalstangen
1. Befestigen Sie die vordere Querstütze (14) vorne am Hauptrahmen. Benutzen Sie dazu die beiden
Schrauben (77), zwei Wellenscheiben (112) sowie zwei Hutmuttern (96). Achten Sie darauf, dass die
Transportrollen dabei nach vorne zeigen.
2. Befestigen Sie die beiden Rollenabdeckungen (65) am linken und rechten Pedalarm (5) mit vier
Kreuzschrauben (82).
3. Schieben Sie den Schaft der linken Pedalstange (7) in die Buchse des linken Pedalarms (5) und
befestigen Sie ihn mit Inbusschraube (80-1) und Beilagscheibe (104-1). Wiederholen Sie den Vorgang
auf der rechten Seite.
TIPP: Befestigen Sie die Schraubverbindungen nur locker und ziehen Sie sie erst am Ende fest, um so
Verspannungen beim Zusammenbau zu vermeiden. Fetten Sie alle beweglichen Teile vor dem
Zusammenbau ein, damit vermeiden Sie Knarzgeräusche und sorgen für einen geschmeidigen
Bewegungsablauf.
