Energetics ET 620 Aufbauanleitung Seite 31

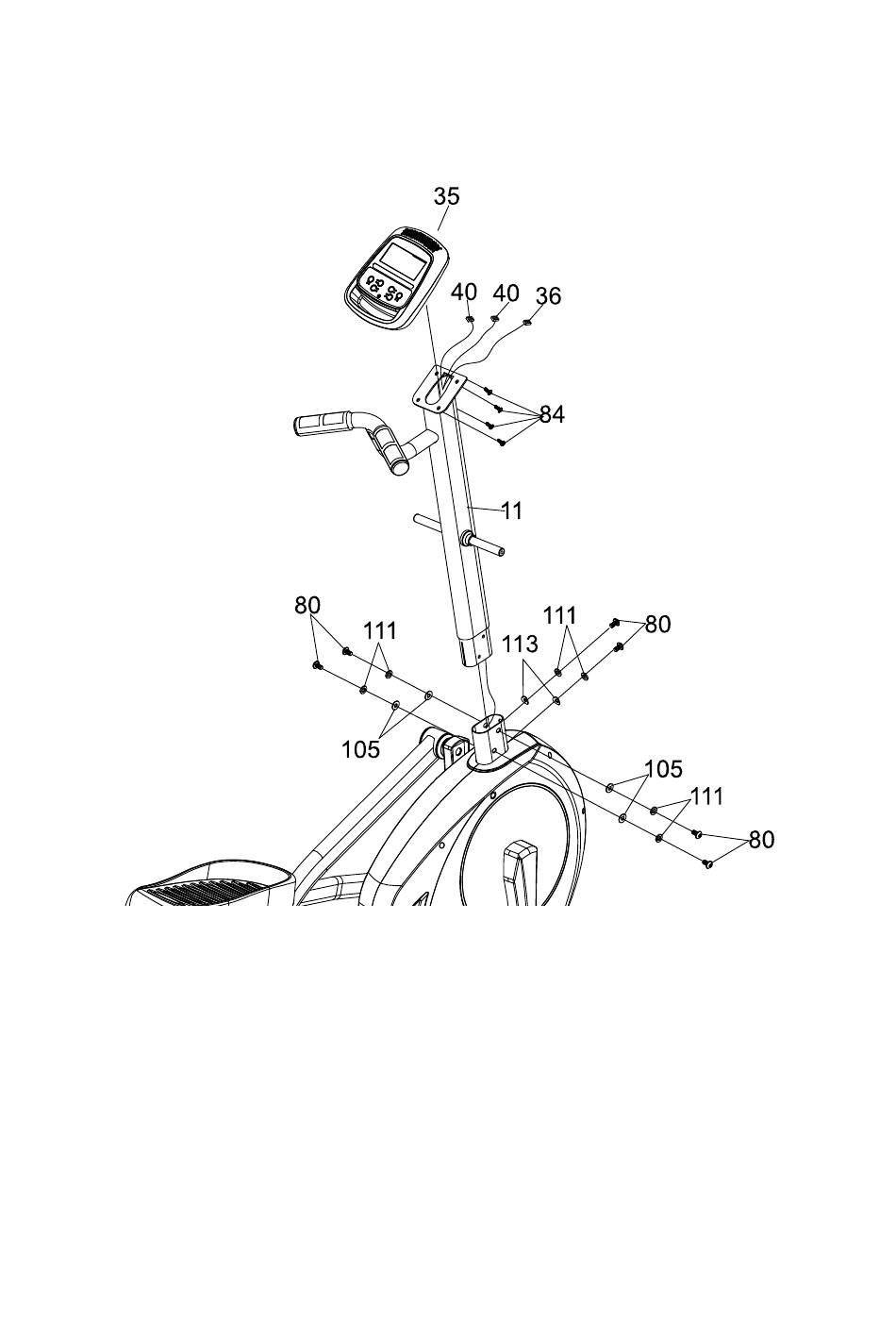

Schritt 2 Montage Konsolenmast
1. Führen Sie das Computerkabel (36) mit Kabelbindern durch den Konsolenmast (11) und ziehen Sie
es durch die Computerhalterungsplatte. Schieben Sie den Konsolenmast in den Hauptrahmen und
befestigen Sie ihn mit 6 Stk. Inbusschraube (80), 6 Stk. Sicherungsring (111), 4 Stk. Beilagscheibe
(105) und 2 Stk. Wellenscheibe (113).
2. Entfernen Sie die Kabelbinder vom Computerkabel (36) und verbinden Sie das Computerkabel und
die beiden Handpulskabel (40) mit dem Computer. Montieren Sie den Computer mit vier
Kreuzschrauben (84).
Achten Sie darauf, dass die Kabel nicht eingeklemmt werden.
