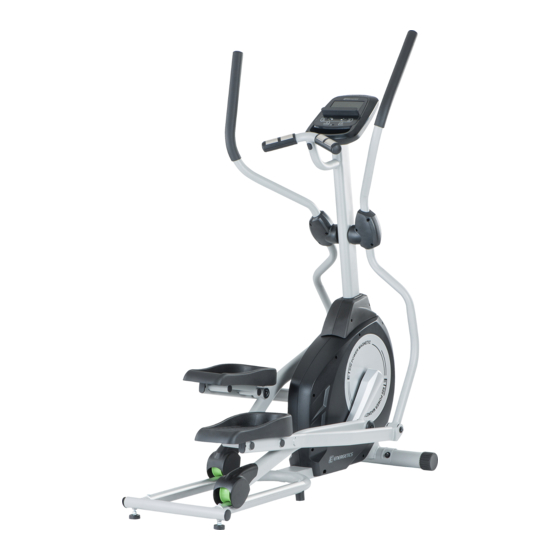

Energetics ET 620 Aufbauanleitung
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Energetics ET 620
Inhaltszusammenfassung für Energetics ET 620
- Seite 1 ET 620 Crosstrainer Assembly manual Aufbauanleitung Montažni přiručka Manual na montaž Felhasznaloi kezikonyv 60 -80 Min 120 kg A: 160 cm 47 kg B: 145 cm C: 52 cm...
- Seite 2 © The owners manual is only for the customer reference. ENERGETICS can not guarantee for mistakes occurring due to translation or change in technical specification of the product. Wherever pictograms are used they may differ from your product, it’s for reference only.
-
Seite 22: Unternehmerische Sozialverantwortung
Mehr Informationen erhalten Sie unter www.bsci-intl.org. Normen & Vorschriften Die Sicherheit des Konsumenten ist die höchste Priorität für unsere ENERGETICS Produkte. Das bedeutet, dass alle unsere Produkte die nationalen und internationalen rechtlichen Bestimmung erfüllen (z. B. EU Vorschriften (EC No. 1907/2006) bezüglich der Registrierung, Bewertung, Autorisierung und Begrenzung von Chemikalien [REACH]). -
Seite 23: Produktsicherheit
Sehr geehrte Kundin, sehr geehrter Kunde, wir gratulieren Ihnen zum Kauf eines ENERGETICS Heimtrainers. Dieses Produkt ist für den Heimbereich konzipiert, um den Wünschen und Anforderungen dieses Bedarfs gerecht zu werden. Bitte lesen Sie vor dem Aufbau und dem ersten Gebrauch zunächst sorgfältig diese Anleitung. - Seite 24 Weisen Sie anwesende Personen auf mögliche Gefährdung, z. B. durch bewegliche Teile, hin. Verwenden Sie das Fitnessgerät nicht ohne Schuhe oder mit losem Schuhwerk. Beachten Sie die nicht befestigten oder beweglichen Teile während der Montage/Demontage des Heimtrainers. ...
-
Seite 25: Widerstandsjustierung
Handhabung Justierung Transport Nach dem Aufbau kann die hintere Querstütze Die Transportrollen der vorderen Querstütze verstellt werden, um kleinere Unebenheiten auf erlauben ein leichtes Verschieben. Drücken Sie dem Boden auszugleichen. Drehen Sie dazu am einfach am Lenker, bis die Rollen den Boden Verstellrad am Rand der Höhenausgleichs- berühren. -
Seite 26: Explosionszeichnung
Explosionszeichnung... - Seite 27 Teileliste Bezeichnung Stk. Bezeichnung Stk. Hauptrahmen Höhenausgleichsschraube Kurbel WFM-1719-12_Buchse Pedal Arm (L) J4FM-1719-09_Buchse Verbindungsarm (L) Riemenscheibe Verbindungsarm (R) Ø32(1.8T)_Endkappe Untere Griffstange (L) Buchse Griffstange unten Untere Griffstange (R) Gummifuß Konsolenmast Endkappe Spannrolle Distanzbuchse Tretachse Distanzbuchse Querstütze vorne Seitenverkleidung (L) Griffstange (L) Seitenverkleidung (R) Griffstange (R) Kurbelabdeckung...
- Seite 28 M5 × P0.8 × 10L_Schraube 105~1 5/16" × 23 × 3T_Beilagscheibe Ø5 × 19L_Schraube Hülse 85~1 Ø5 × 19L_Schraube M8 × P1.25 × 130L_Schraube Ø3.5 × 16L_Schraube M8 × P1.25 × 20L_Schraube Ø3.5 × 12L_Schraube Ø8 × 1.5T_Federring Ø3 × 20L_Schraube Ø10 ×...
- Seite 29 Packungsinhalt Schritt 1 #104-1 Ø 8.7 × 20 × 1.5T #112. 3/8" × 23 × 1.5T #96. 3/8" Beilagscheibe (2x) Wellenscheibe (2x) Hutmutter (2x) #80-1 5/16" × 15m/m Schraube(2x) #82. M5 × 15m/m Schraube (4x) #77. 3/8" × 3" Schraube (2Stk.) Schritt 2 #84.
- Seite 30 Montageanleitung Schritt 1 Montage vorderer Standfuß und Pedalstangen 1. Befestigen Sie die vordere Querstütze (14) vorne am Hauptrahmen. Benutzen Sie dazu die beiden Schrauben (77), zwei Wellenscheiben (112) sowie zwei Hutmuttern (96). Achten Sie darauf, dass die Transportrollen dabei nach vorne zeigen. 2.
- Seite 31 Schritt 2 Montage Konsolenmast 1. Führen Sie das Computerkabel (36) mit Kabelbindern durch den Konsolenmast (11) und ziehen Sie es durch die Computerhalterungsplatte. Schieben Sie den Konsolenmast in den Hauptrahmen und befestigen Sie ihn mit 6 Stk. Inbusschraube (80), 6 Stk. Sicherungsring (111), 4 Stk. Beilagscheibe (105) und 2 Stk.
- Seite 32 Schritt 3 Montage untere Griffstange 1. Montieren Sie die linke untere Griffstange (9) am Schaft vom Konsolenmast (11). Verwenden Sie dazu Schraube (74) und Beilagscheibe (102). Wiederholen Sie den Vorgang auf der rechten Seite. 2. Lösen Sie beide Achsen (18) vom linken und rechten Verbindungsarm. Befestigen Sie nun Verbindungsarm und untere Griffstange mit jeweils einer Achse (18), Schraube (80-1) und Beilagscheibe (105-1).
- Seite 33 Schritt 4 Montage obere Griffstangen 1. Montieren Sie die beiden oberen Griffstangen (15) und (16) mit den unteren Griffstangen (9) und (10), mit 6 Stk. Schrauben (76), 4 Stk. Wellenscheiben (113) und 6 Stk. Nylonmuttern (91). 2. Montieren Sie anschließend die vordere (69) und hintere (69-1) Griffstangenverkleidung mit drei Schrauben (87).
-
Seite 34: Computeranleitung
Computeranleitung TASTENFUNKTIONEN START/STOP 1. Starten und Beenden eines Programms 2. Starten der Körperfettmessung 3. Halten Sie die Taste 3 Sekunden gedrückt, um alle Werte zurückzusetzen DOWN Verringern der ausgewählten Trainingsparameter: Zeit, Entfernung; usw. Währende des Trainings kann damit der Widerstand reduziert werden Erhöhung der ausgewählten Trainingsparameter. - Seite 35 FUNKTIONEN SPEED Zeigt die aktuelle Geschwindigkeit an. Max. Geschwindigkeit ist 99.9 KM/H oder MILE/H. Zeigt die Umdrehungen pro Minute an. TIME Anzeige der Trainingszeit von 00:00 to 99:59. Der Benutzer kann die gewünschte Trainingszeit vorgeben. DISTANCE Anzeige der Strecke von 0.00 bis 999.9 KM oder Meilen. Der Benutzer kann die gewünschte Distanz vorgeben.
- Seite 36 Trainings Parameter Zunahme/ Einstellbereich Standardwert Beschreibung Abnahme 1. Wenn die Anzeige 0:00 ist, zählt die Zeit aufsteigend. Zeit 0:00~ 99:00 00:00 ± 1:00 2. Wenn eine Zeit zwischen 1:00- 99:00 vorgegeben ist, zählt die Zeit rückwärts bis Null. 1. Wenn die Anzeige 0.0 ist, zählt die Strecke aufsteigend.
- Seite 37 Vorgewählte Trainingsprofile (P2~P13) Programmprofil ROLLING VALLEY FAT BURN RAMP STEPS OBSTACLE INTERVALS PLATEAU CLIMBING OFF ROAD HILL FARTLEK Es stehen 12 vordefinierte Trainingsprofile zur Auswahl: ROLLING, VALLEY, FAT BURN, RAMP, STEPS, OBSTACLE, INTERVALS, PLATEAU, CLIMBING, OFF ROAD, HILL and FARTLEK. Jedes Trainingsprofil ist in 24 SWiderstandsstufen skaliert.
-
Seite 38: Einstellung Der Parameter Für Vordefinierte Programme
Einstellung der Parameter für vordefinierte Programme Wählen Sie eines der 12 Programme mit den UP/DOWN Tasten aus und bestätigen Sie mit ENTER. Anschließend wählen Sie die Trainingszeit durch drücken der UP/DOWN Tasten aus und bestätigen abermals mit ENTER. Danach steht der nächste Paramter zur Auswahl. Hinweis: Wenn der Benutzer eine Trainingszeit vorgibt, kann keine Einstellung der Strecke vorgegeben werden. - Seite 39 Ziel-Herzfrequenzprogramm Programmprofil Wählen Sie das TARGET H.R. Programm (Ziel-Herzfrequenz) durch drücken der UP/DOWN Tasten aus und bestätigen Sie mit ENTER. Anschließend wählen Sie die Trainingszeit durch drücken der UP/DOWN Tasten aus und bestätigen abermals mit ENTER. Danach steht der nächste Paramter zur Auswahl. Hinweis: Wenn der Benutzer eine Trainingszeit vorgibt, kann keine Einstellung der Strecke vorgegeben werden.
- Seite 40 User Program Benutzerprogramm Programmprofil Wählen aus vier verschiedenen Benutzer Programmen aus Wählen Sie aus vier verschiedenen USER Programmen (Benutzer Programm) durch drücken der UP/DOWN Tasten aus und bestätigen Sie mit ENTER. Anschließend wählen Sie die Trainingszeit durch drücken der UP/DOWN Tasten aus und bestätigen abermals mit ENTER. Danach steht der nächste Paramter zur Auswahl.
