Pokyny k montáži

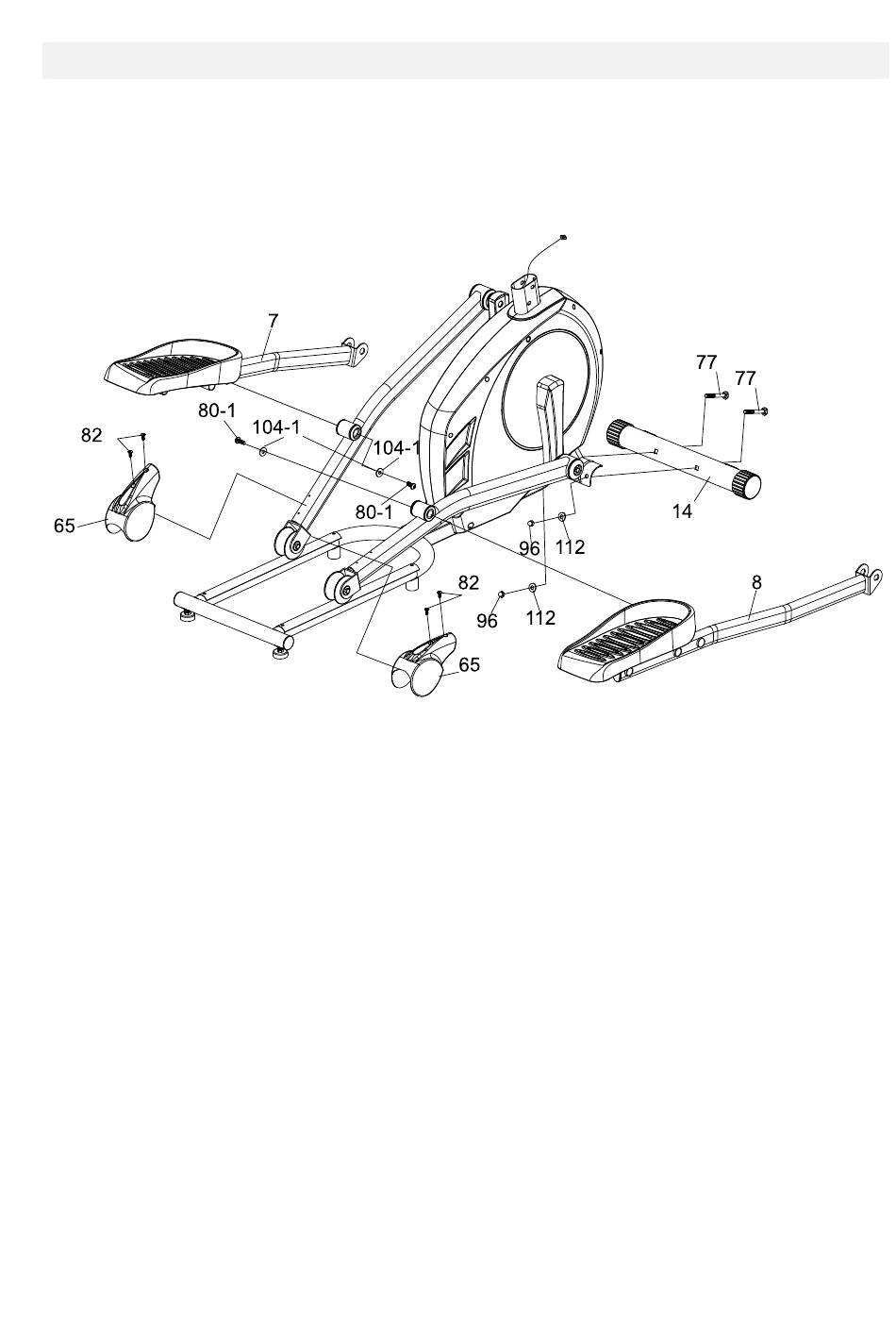

Krok 1 Montáž predného stabilizátora a
pripájacieho ramena
1. Nainštalujte predný stabilizátor (14) na upínaciu dosku predného stabilizátora na spodnej často
hlavného rámu tak, že prepravné kolesá budú smerovať dopredu, a zaistite ho pomocou 2 ks 3/8" ×
3" vratových skrutiek (77), 2 ks 3/8" × 23m/m × 1.5T ohnutých podložiek (112) a 2 ks 3/8"
zatvorených matíc (96)a pomocou 13,14m/m francúzskeho kľúča (115).
2. Zaistite 2 ks krytov posuvného kolesa (65) na ľavom a pravom ramene pedála (5) pomocou štyroch
M5 x 15m/m skrutiek s hlavou Phillips (82) a pomocou kombinovaného M5 Allenovho kľúča a
skrutkovača na skrutky s hlavou Phillips (118).
3. Vložte hriadeľ na ľavom pripájacom ramene (7) do objímky na ľavom ramene pedála (5) a zaistite ho
pomocou 1 ks 5/16" × 15m/m zásuvnej skrutky s gombíkovou hlavou (80-1) spolu s 1 ks Ø8,7 × 20
×1.5T plochej podložky a pomocou kombinovaného M5 Allenovho kľúča a skrutkovača na skrutky s
hlavou Phillips (118). To isté urobte pre pravé pripájacie rameno (8) a pravé rameno pedála (5).
