INSTALLATION UND ANSCHLUSS

4.2 Aufbau des Lademoduls

Frontansicht

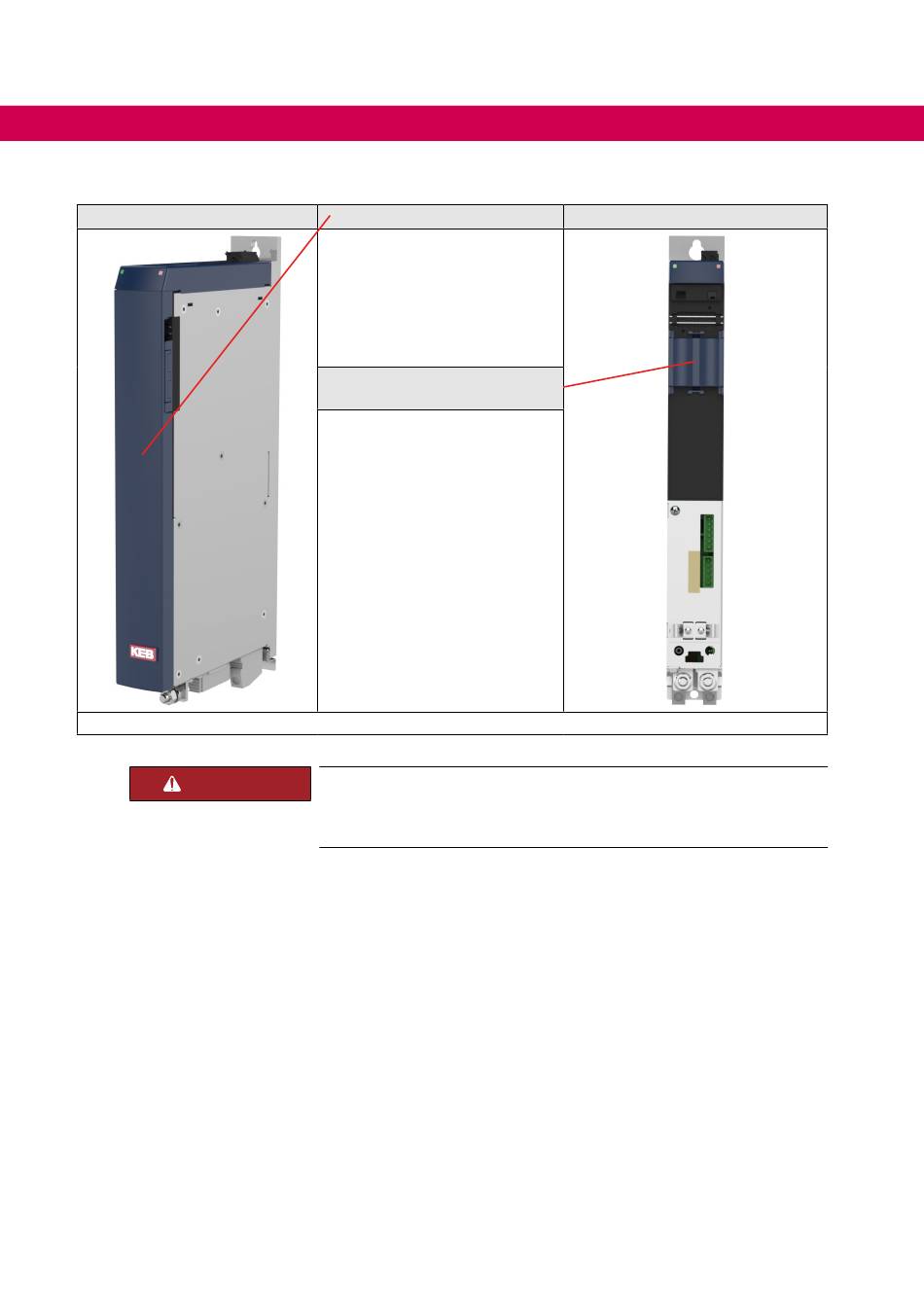

Abbildung 13: Frontansicht des Gerätes
GEFAHR
48
Abnehmen des Frontdeckels
• Mit beiden Händen am unte-
ren Ende des Deckels ziehen.
• Deckel auf ca. 45° nach vorn
kippen, bis sich die Laschen
oben aus der Verankerung
lösen.
• Deckel nach vorne abnehmen.
Abnehmen der Abdeckung vom
DC-Bus
• Laschen der Abdeckung
zusammendrücken nach vorn
abziehen.
Lebensgefährliche Spannung
► Spannungsfreiheit des DC-Busses an der Ein- / Rückspeiseeinheit
sicherstellen!
Front ohne Deckel
