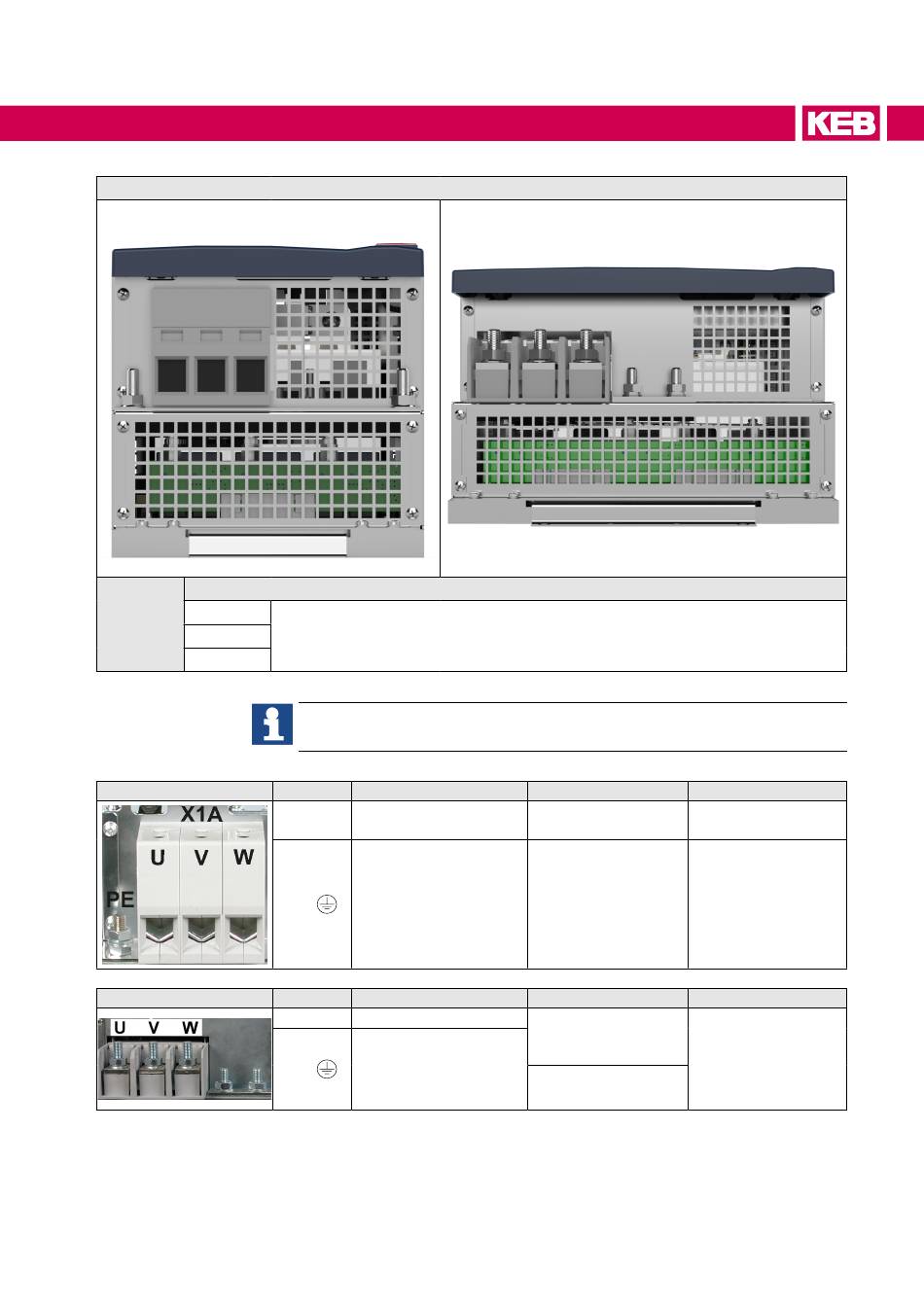

KEB COMBIVERT H6 Gebrauchsanleitung Seite 45

INSTALLATION UND ANSCHLUSS
Größe E / U
X1A
U V w
Filterklemmleiste
U
X1A
V
W
Gehäuse E
Gehäuse G
Ansicht der Geräteunterseite
Anschluss zum Filter.
Phasenrichtig anschließen.
Die Klemmleisten entsprechen den Anforderungen nach
Name Funktion
U, V, W Filteranschluss
Anschluss für
Abschirmung/
PE,
Erdung
Name Funktion
U, V, W Filteranschluss
Anschluss für
Abschirmung/
PE,
Erdung
Größe G / w
X1A
U V w
Leiterquerschnitt
35...95 mm²
AWG 4-0
M8 Stehbolzen für
Ringkabelschuh
Leiterquerschnitt
M10 Stehbolzen für
Ringkabelschuh
max. Breite 30 mm
M8 Stehbolzen für
Ringkabelschuh
EN 60947-7-1.
Anzugsdrehmoment
15 Nm
132 lb inch
12 Nm
110 lb inch
Anzugsdrehmoment
12 Nm
110 lb inch
45
