SICHERHEITSMODULE KLEMMLEISTE X2B (NICHT BEI LADEMODUL)

4.5 Sicherheitsmodule Klemmleiste X2B (nicht bei Lademodul)

4.5.1 Modultyp 0 Klemmleiste X2B

Der Modultyp 0 wird zum Schalten der Reglerfreigabe sowie zur Freigabe der Bremsen-
ansteuerung verwendet, wenn keine Sicherheitanforderungen gestellt sind.
Pin
4
3
2
1
Montage und Kabelquerschnitte siehe Abschnitt

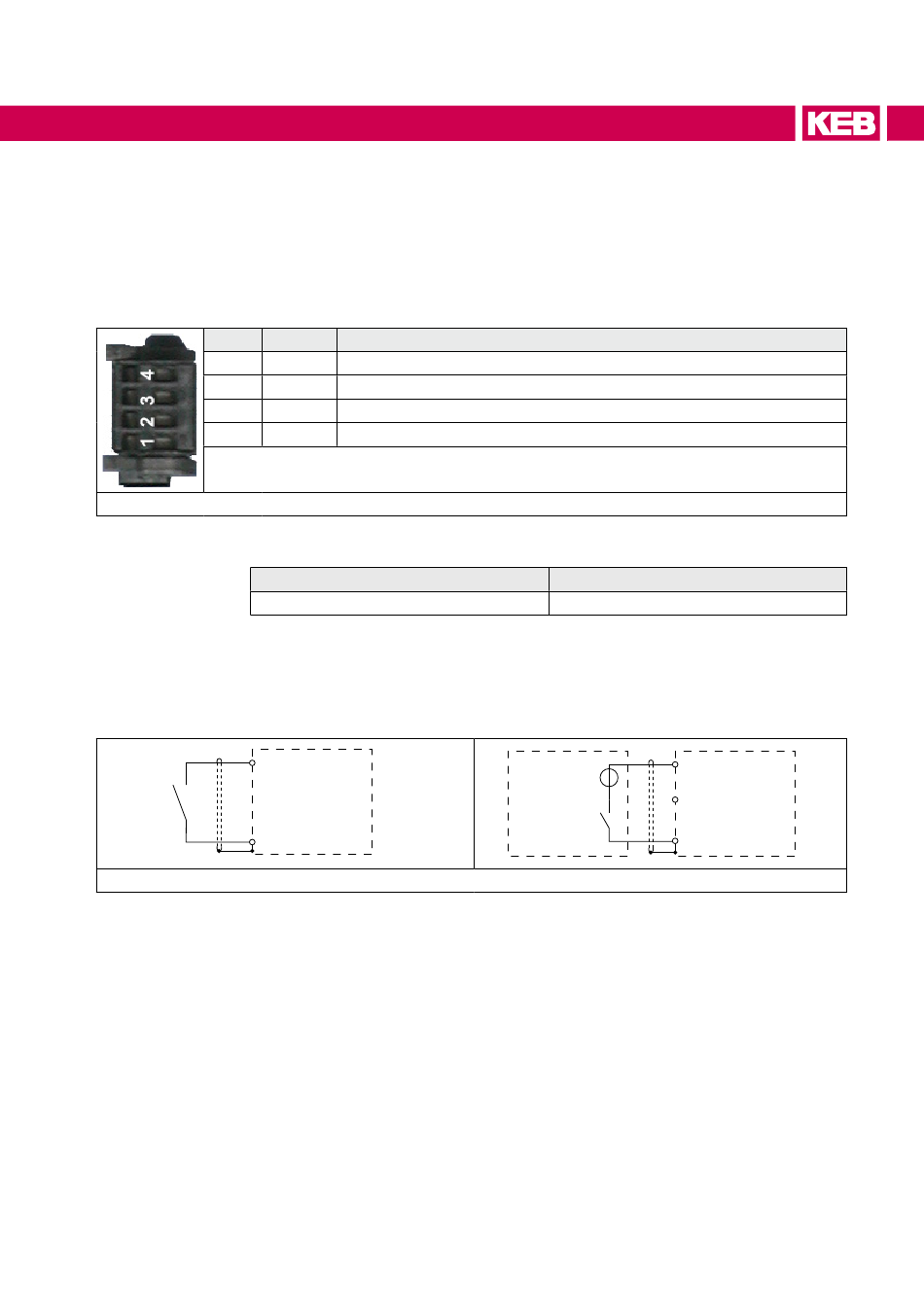

Abbildung 30: Sicherheitsmodul Typ 0 Klemmleiste X2B (Ansicht von oben)
Die digitalen Eingänge sind gemäß IEC61131-2 Typ 3 spezifiziert.

4.5.2 Reglerfreigabe

Durch Schalten der Reglerfreigabe werden die Treibermodule der Endstufe mit Span-
nung versorgt.
X2B.2 (24V)
X2B.1(ST)
Abbildung 31: Anschluss der Reglerfreigabe über Schalter und SPS
Name Beschreibung
BR - keine Funktion -
0V Masse
24V 24V-Ausgang (I =100 mA)
N
ST Reglerfreigabe
Status „0"
-3...5V
Montage der Anschlusslitzen.
Status „1"
11...30 V
X2B.3 (0V)
+
X2B.2 (24V)
SPS
X2B.1(ST)
