INSTALLATION UND ANSCHLUSS

4.1.1 Status-LED Anzeigen AIC-Modul

Status-LED 1
Sicherheitsmodul

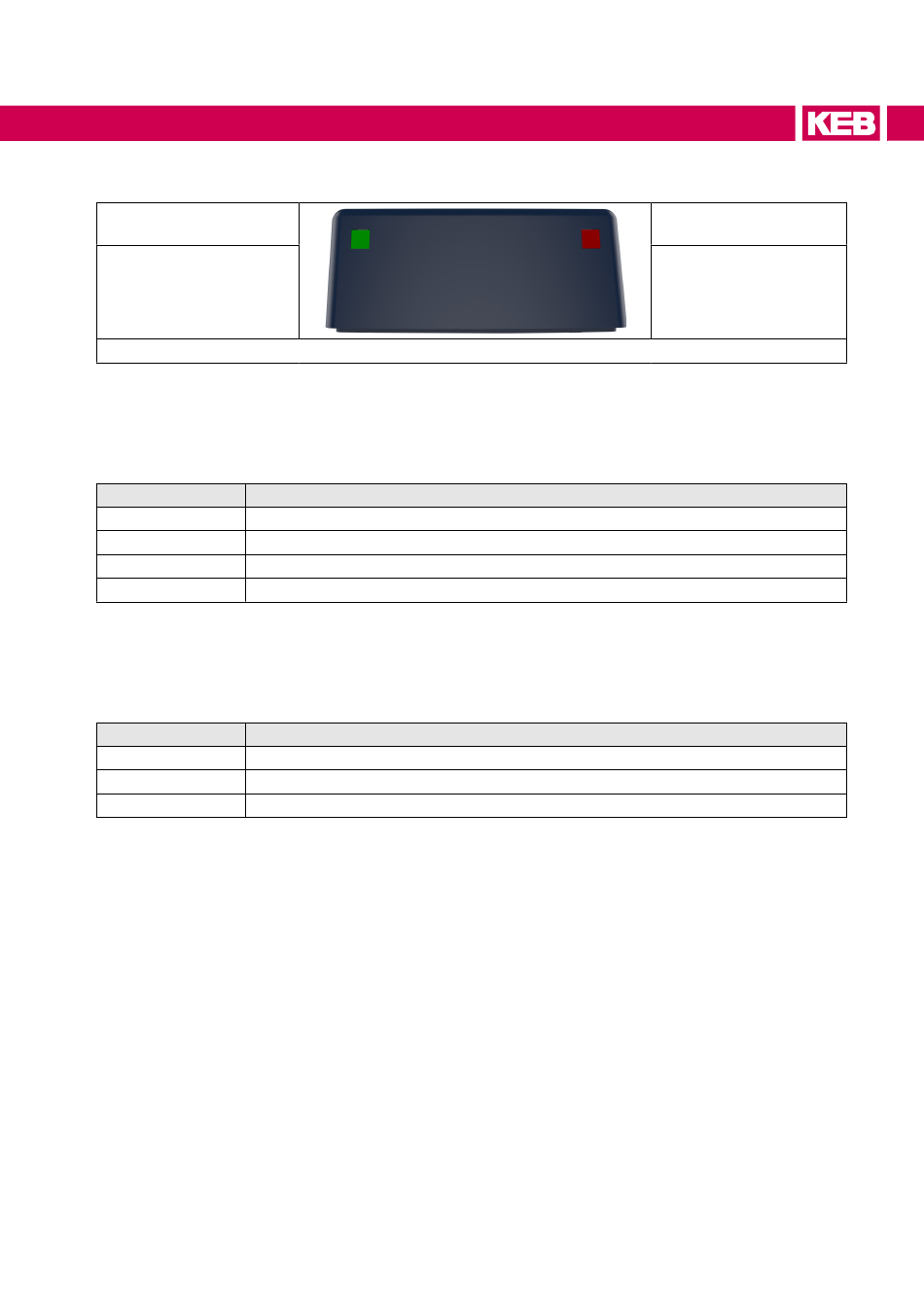

Abbildung 12: Status-LED Anzeigen AIC-Modul

4.1.1.1 Status-LED 1 AIC-Modul

Die LED zeigt den Status des AIC-Moduls an.
LED Status
aus Keine Spannungsversorgung des Gerätes
gelb Gerät initialisiert
grün Gerät betriebsbereit
rot Gerät in Fehlerroutine

4.1.1.2 Status-LED 2 Sicherheitsmodul

Die LED zeigt den Status des Sicherheitsmoduls an.
LED Status
aus Keine Spannungsversorgung des Sicherheitsmoduls
grün Sicherheitsmodul betriebsbereit
rot Sicherheitsmodul in Fehlerroutine
Status-LED 2
AIC-Modul
47
