AMU Inducon
Installation

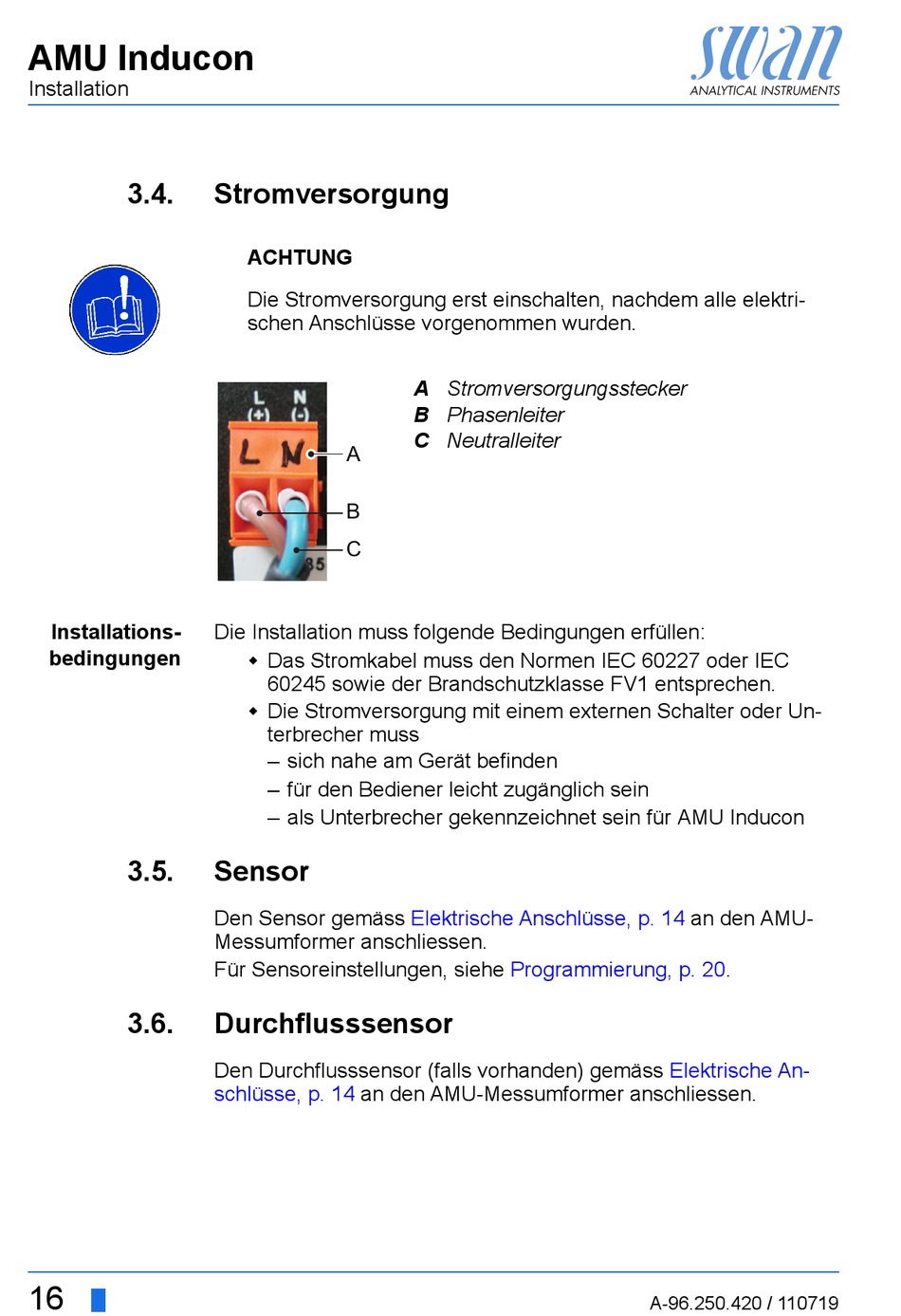

3.4.
Installations-
bedingungen
3.5.
3.6.
16
Stromversorgung
ACHTUNG
Die Stromversorgung erst einschalten, nachdem alle elektri-
schen Anschlüsse vorgenommen wurden.
A
B
C
Die Installation muss folgende Bedingungen erfüllen:
Das Stromkabel muss den Normen IEC 60227 oder IEC
60245 sowie der Brandschutzklasse FV1 entsprechen.
Die Stromversorgung mit einem externen Schalter oder Un-
terbrecher muss
– sich nahe am Gerät befinden
– für den Bediener leicht zugänglich sein
– als Unterbrecher gekennzeichnet sein für AMU Inducon
Sensor
Den Sensor gemäss
Messumformer anschliessen.
Für Sensoreinstellungen, siehe
Durchflusssensor
Den Durchflusssensor (falls vorhanden) gemäss
schlüsse, p. 14
an den AMU-Messumformer anschliessen.
A
Stromversorgungsstecker
B
Phasenleiter
C
Neutralleiter
Elektrische Anschlüsse, p. 14
Programmierung, p.
an den AMU-
20.
Elektrische An-
A-96.250.420 / 110719
