Beim Betrieb von I/O 0 als Ausgang wird Pin 1 am I/O-Anschluss und Pin 2 am Power-An-
schluss geschaltet.
Sind die I/O als Eingang konfiguriert, werden deren Signale logisch ODER verknüpft. Dies
bedeutet, ein 1-Signal wird erkannt wenn entweder an Pin 2 des Power-Anschluss oder Pin 1
des I/O-Anschluss ein 1-Signal anliegt. Dasselbe gilt für I/O 1.

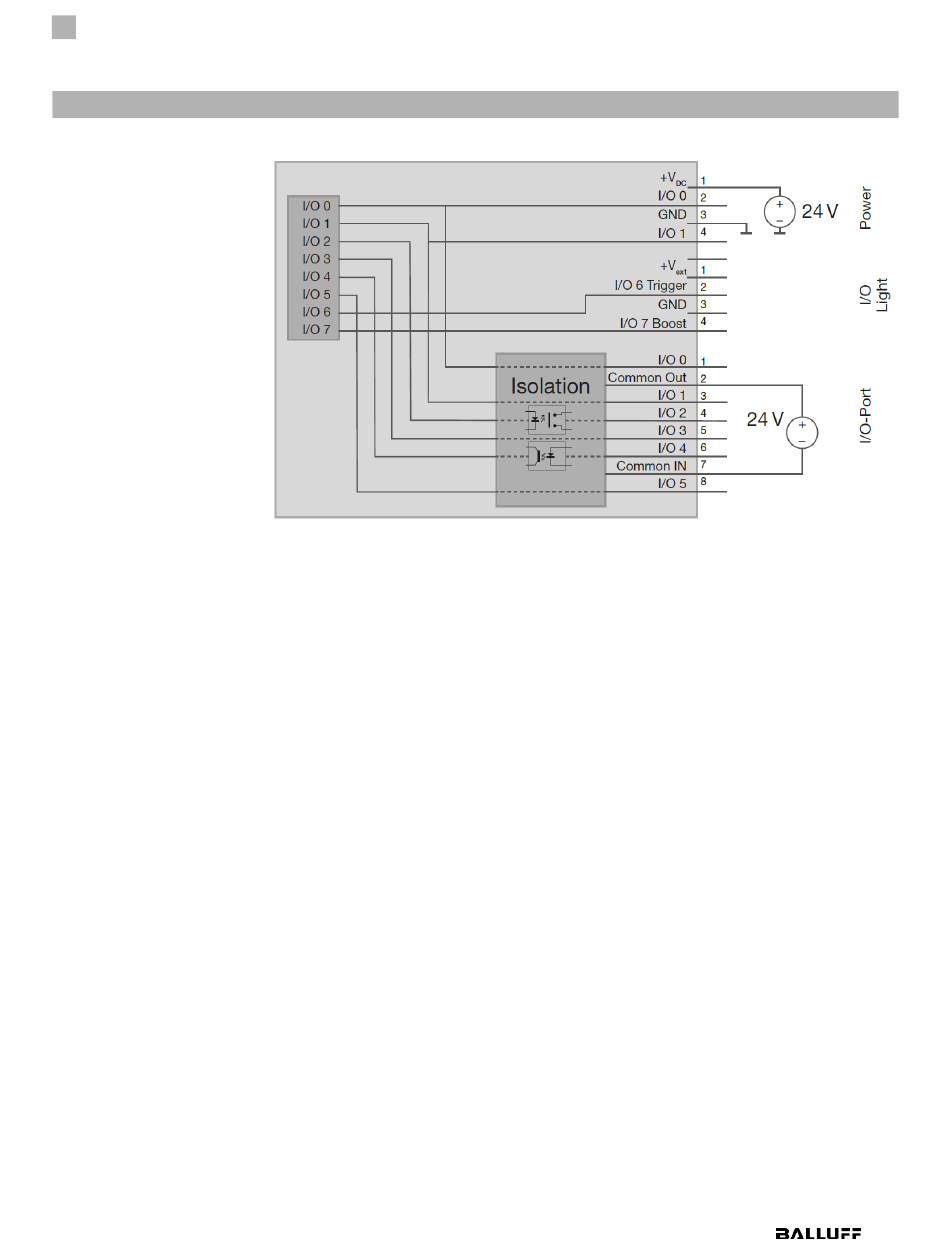

Abbildung 22 Steuerplan
