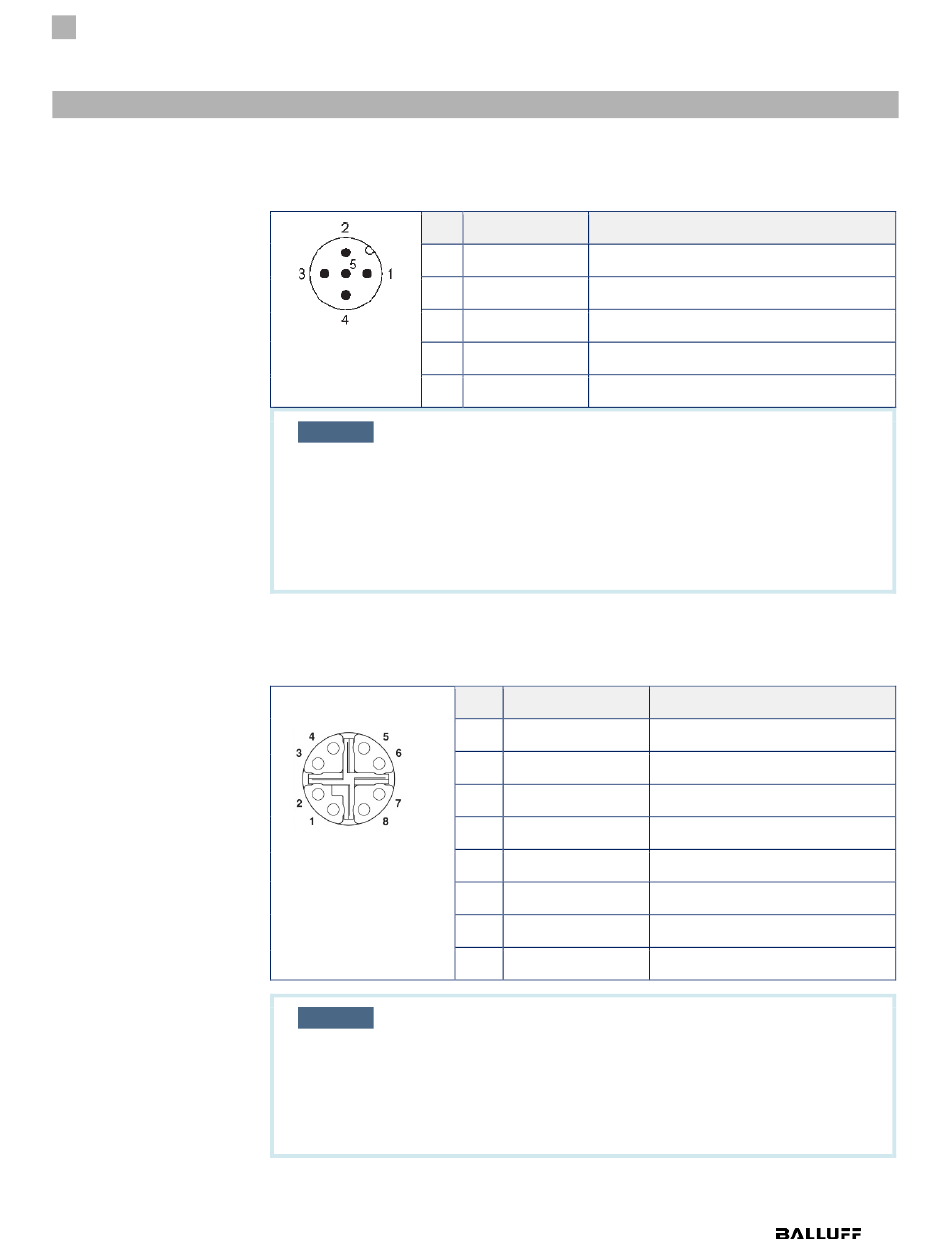

4 PRODUKTBESCHREIBUNG
www.balluff.com
Power
Stecker M12, 5-polig, A-kodiert
Pin
1
2
3
4
5
HINWEIS
Die digitalen Sensoreingänge entsprechen der Richtlinie über Ein-
gänge EN 61131‑2, Typ 3.
Jeder Ausgang darf mit maximal 100 mA belastet werden. Der Ge-
samtstrom des Moduls darf 4 Ampere pro Pin nicht überschreiten.
Die Last oder Versorgung muss entsprechend begrenzt werden.
LAN (Gigabit Ethernet)
Buchse M12, 8-polig, X-kodiert
HINWEIS
Das Kabel muss mindestens der Kategorie 5e nach EIA/TIA-568 ent-
sprechen.
Es wird die Übertragung nach 1000BASE-T/100BASE-TX/10BASE-T
unterstützt.
Beschreibung
Funktion
+24V
Versorgungsspannung
DC
I/O 0
Eingang/Ausgang
GND
Masse
I/O 1
Eingang/Ausgang
Nicht belegt
Keine. Pin darf nicht verwendet werden.
Pin
Beschreibung
1
BI_DA +
BI_DA –
2
3
BI_DB +
BI_DB –
4
5
BI_DD +
BI_DD –
6
BI_DC –
7
8
BI_DC +
Funktion
Bidirectional data, Pair A +
Bidirectional data, Pair A –
Bidirectional data, Pair B +
Bidirectional data, Pair B +
Bidirectional data, Pair D +
Bidirectional data, Pair D –
Bidirectional data, Pair C –
Bidirectional data, Pair C +
