BVS SC-_1280Z00-07-000
SMARTCAMERA IO
4 PRODUKTBESCHREIBUNG
www.balluff.com
I/O

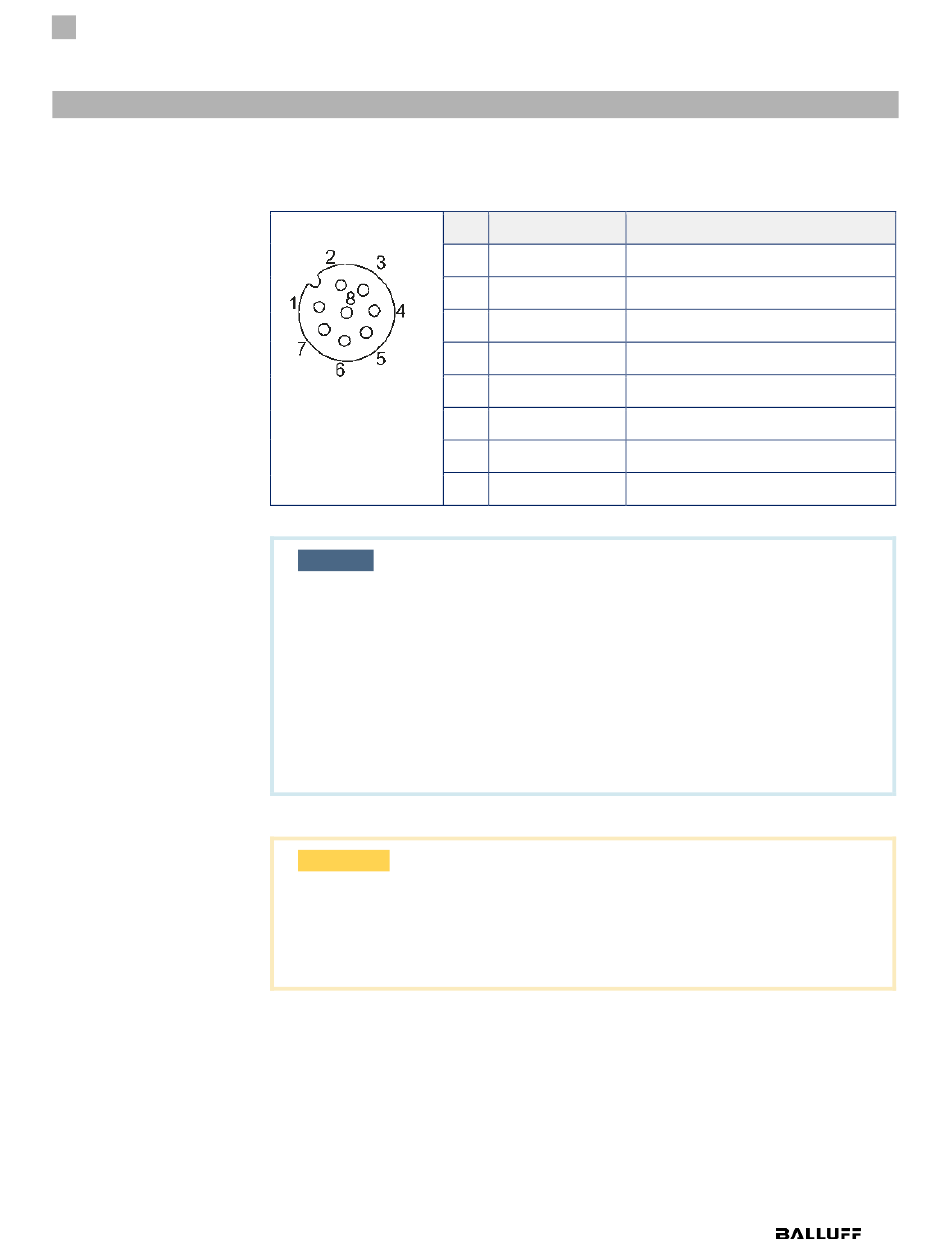

Buchse M12, 8-polig, A-kodiert
HINWEIS
Diese Ein- /Ausgänge sind galvanisch von der Versorgungsspan-
nung der SMARTCAMERA entkoppelt. Common In und Common out
müssen deshalb immer verbunden
werden, auch wenn nur Ein- oder Ausgangsfunktion benötigt wird.
Jeder Ausgang darf mit einem Maximalstrom von 100 mA belastet
werden. Der Maximalstrom für Common In und Common Out beträgt
jeweils 630 mA.
Beschreibung der Verschaltung siehe Abschnitt „I/O".
WARNUNG
Die SMARTCAMERA und angeschlossenes Zubehör darf nur mit be-
grenzter Energie versorgt werden, entsprechend UL 61010-1 Third
Edition, Sub. Clauses 9.4 oder LPS entsprechend UL 60950-1 oder
Class 2 entsprechend UL 1310 oder UL 1585.
Pin
Beschreibung
1
I/O 0
2
Common Out
3
I/O 1
4
I/O 2
5
I/O 3
6
I/O 4
7
Common In
8
I/O 5
Funktion
Eingang / Ausgang
z. B. +24 V (PNP) / GND (NPN)
Eingang / Ausgang
Eingang / Ausgang
Eingang / Ausgang
Eingang / Ausgang
z. B. GND (PNP) / +24 V (NPN)
Eingang / Ausgang
17
