BVS SC-_1280Z00-07-000
SMARTCAMERA IO
4 PRODUKTBESCHREIBUNG
www.balluff.com
Ist I/O 0 als Ausgang konfiguriert, wird der Ausgang mit Common Out verbunden und der Ak-
tor, SPS-Eingang o.ä. damit versorgt, wenn 1 ausgegeben wird. Der Ausgang ist hochohmig.
wenn 0 ausgegeben wird.

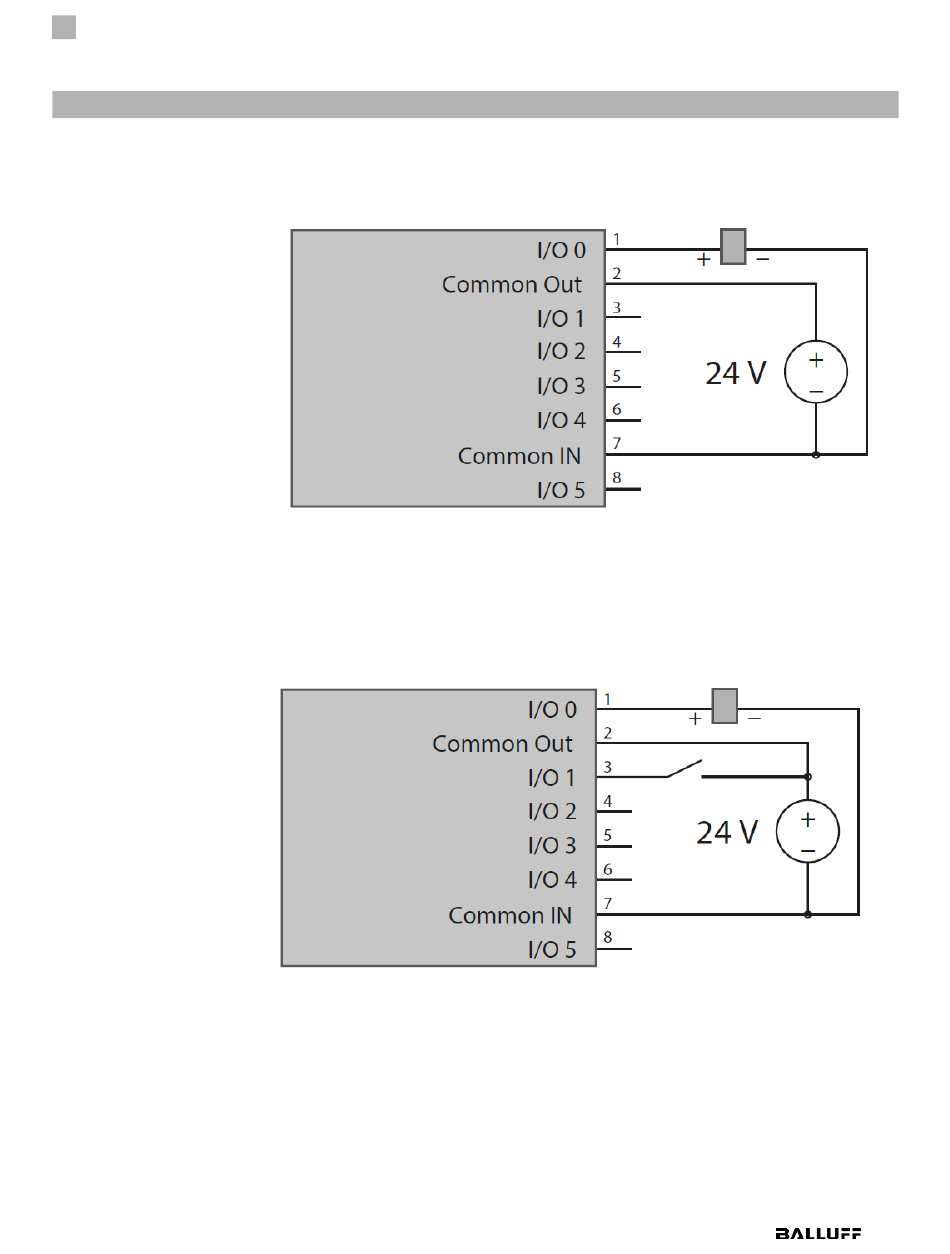

Abbildung 10 PNP-Modus, I/O 0 als Ausgang konfiguriert
Der Ausgangsstrom eines I/O darf 100 mA nicht überschreiten. Wird der Ausgang überlastet,
z. B. durch einen Kurzschluss, wird dieser abgeschaltet und periodisch geprüft, ob der Feh-
lerfall immer noch besteht. Wenn der Fehler beseitigt wurde, ist der Ausgang ohne zurück-
setzten wieder im normalen Betriebszustand.
Es ist auch möglich, gleichzeitig Ein- und Ausgangsfunktionen zu nutzen. Im folgenden Bei-
spiel ist I/O 0 als Ausgang und I/O 1 als Eingang konfiguriert.
Abbildung 11 PNP-Modus, I/O 0 als Ausgang und I/O 1 als Eingang konfiguriert
24
