BVS SC-_1280Z00-07-000
SMARTCAMERA IO
4 PRODUKTBESCHREIBUNG
4.5.4 I/O Light
www.balluff.com
Die I/O-Light-Schnittstelle stellt 24 Volt und zwei I/O-Signale (I/O 6 & I/O 7) zur Verfügung.
Diese I/O sind wie die beiden I/O am Power-Steckverbinder (siehe „Power") mit einer Gegen-
takt-Ausgangsstufe und einem PNP-Eingang ausgestattet.
I/O 6 & I/O 7 (I/O Light-Steckverbinder)
Spannung
Verzögerung
Spannung
Signal 0
Signal 1
Spannungsabfall V
D
0 → 1
Verzögerung
1 → 0
Spannung
Spannungsabfall V
D
Damit können unter anderem Beleuchtungseinrichtungen einfach an die SMARTCAMERA
angeschlossen werden. Dazu kann entweder die dauerhafte Spannungsversorgung oder die
I/O-Signale verwendet werden.
Im folgenden Beispiel wird gezeigt, wie die Ring-Beleuchtung BAE LX-VS-RR100 mit Trigger
- und Boost verschaltet werden kann.
Die Ring-Beleuchtung ist mit einem M12-Stecker ausgestattet, somit kann diese direkt mit
der SMARTCAMERA verbunden werden. Eine aufwändige Verkabelung entfällt.
Selbstverständlich können auch andere Sensoren/Aktoren angeschlossen werden, entspre-
chende Schaltungsbeispiele sind in der Beschreibung des Power-Steckverbinder (siehe
„Power") enthalten.
Betrieb als Eingang
0...5 V
Signal 0
11...30 V
Signal 1
0 → 1
< 160 μs
1 → 0
< 160 μs
Betrieb als Ausgang
0 V (+V
)
D
– V
24 V (V
DC
< 2 V
< 10 μs
< 10 μs
Versorgungsspannungsausgang
V
24 V (V
- V
P
DC
D
< 2 V

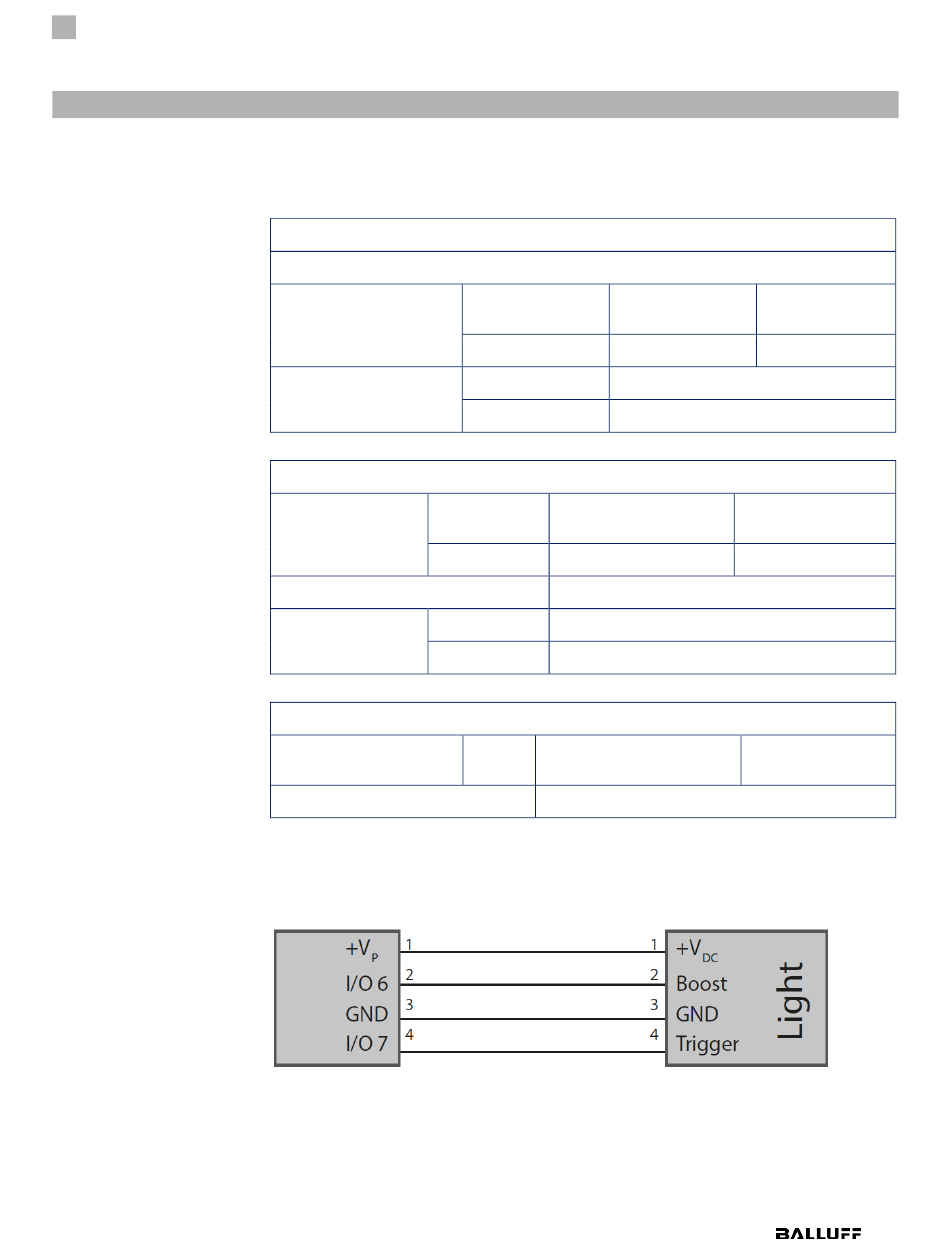

Abbildung 8 I/O-Light Beschaltung
< 2 mA
2...5 mA
100 mA max.
)
100 mA max.
D
)
1,2 A max.
21
