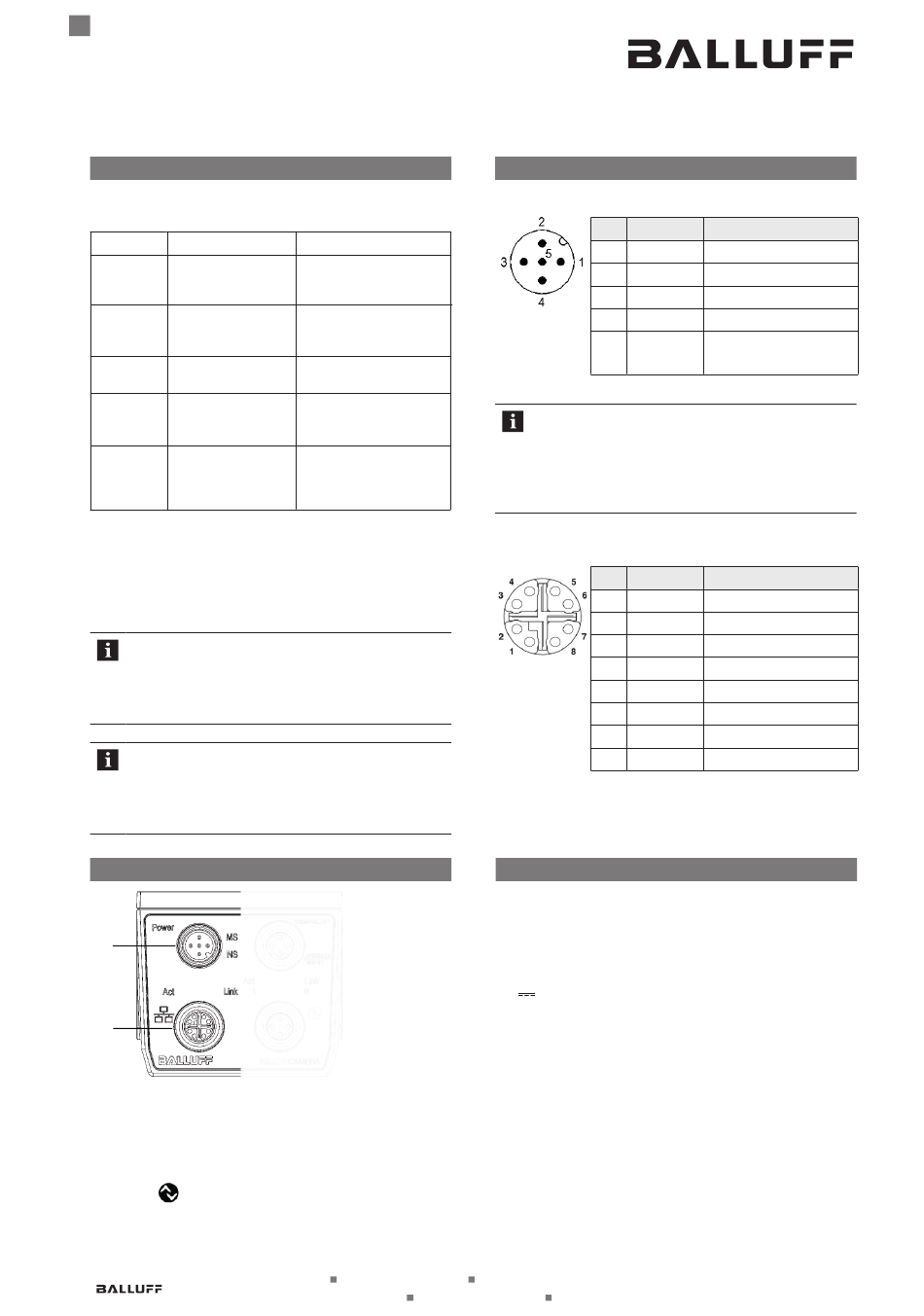

Balluff SMARTCAMERA BVS0029 Kurzanleitung

BVS SC-_1280Z00-_ _-0_0
SMARTCAMERA
Kurzanleitung
Einleitung
Diese Kurzanleitung gilt für folgende Varianten der
SMARTCAMERA:
Bestellcode Produktbezeichnung Beschreibung
BVS0029 BVS SCM1280Z00-
30-010
BVS002A BVS SCM1280Z00-
30-000
BVS002C BVS SCM1280Z00-
07-000
BVS002F BVS SCC1280Z00-
30-000
BVS0033 BVS SCM1280Z00-
30-020
Diese Kurzanleitung behandelt nur die Bedienung der
SMARTCAMERA bis zum Öffnen der Konfigurations-
oberfläche BVS Cockpit. Dort steht Ihnen dann die ausführ-
liche Bedienungsanleitung zur Kamera als auch zu BVS
Cockpit zur Verfügung. Beide Anleitungen finden Sie zudem
auf der Balluff Webseite unter www.balluff.com
Hinweis
Zur sicheren Bedienung müssen die Betriebsan-
leitung auf der SMARTCAMERA und die dort ent-
haltenen Warn- und Sicherheitshinweise unbedingt
gelesen und beachtet werden.
Hinweis
Das Produkt enthält Programme, die unter GPL
stehen. Der Sourcecode kann von der Balluff
Homepage www.balluff.com unter dem Produkt-
Download herunter geladen werden.
Anschlüsse
1
2
Anschluss Funktion
1 Power
Spannungsversorgung der
zusätzlich stehen zwei frei konfigurierbare
I/O-Signale zur Verfügung.
SMARTCAMERA
2 LAN
Bindet die
Netzwerk ein.
Balluff GmbH
SMARTCAMERA
Ident
monochrom PROFINET /
EtherNet/IP + IO-Link
SMARTCAMERA
monochrom PROFINET /
EtherNet/IP + IO-Link
SMARTCAMERA
monochrom IO
SMARTCAMERA
color PROFINET /
EtherNet/IP + IO-Link
SMARTCAMERA
HDevelop monochrom
PROFINET / EtherNet/IP
+ IO-Link
1 Power
2 LAN
SMARTCAMERA,
in ein lokales
Schurwaldstrasse 9
Tel. +49 7158 173-0 Fax +49 7158 5010
Pinbelegung
Power
Pin Signal
1 +24V
2 I/O 0
3 GND
4 I/O 1
5 Nicht belegt Keine. Pin darf nicht ver-
Hinweis
Die digitalen Eingänge entsprechen der Richtlinie über
Eingänge EN 61131-2, Typ 3.
mit maximal 100mA belastet werden. Der Gesamt-
strom des Moduls darf 4A pro Pin nicht über-
schreiten.
LAN (Gigabit Ethernet) Buchse M12, 8-polig, X-kodiert
Pin Signal
1 BI_DA +
2 BI_DA –
3 BI_DB +
4 BI_DB –
5 BI_DD +
6 BI_DD –
7 BI_DC –
8 BI_DC +
Inbetriebnahme
Neben der SMARTCAMERA wird folgendes benötigt:
– Power-Kabel (M12, 2 Meter)
Typ.-bez.: BCC M415-0000-1A-003-PX0434-020
Bestellcode: BCC032F
– Netzteil 24 V
24 V ± 20 % LPS Class 2
–
LAN-Kabel Gigabit Ethernet
Typ.-bez.: BCC M418-E818-8X0-723-PS58N9-020
Bestellcode: BCC0HZK
Anforderungen: mindestens Kategorie 5e nach EIA/
TIA-568. Es wird die Übertragung nach 1000BASET/
100BASE-TX/10BASE-T unterstützt.
– PC mit Webbrowser
Google Chrome ab Version 32.0, Mozilla Firefox ab
Version 24.0, Microsoft Internet Explorer ab Version 10
73765 Neuhausen a.d.F., Germany
balluff@balluff.de
Stecker M12, 5-polig, A-kodiert
Funktion
Versorgungsspannung
DC
Eingang/Ausgang
Masse
Eingang/Ausgang
wendet werden.
Jeder Ausgang darf
Funktion
Bidirectional data, Pair A +
Bidirectional data, Pair A -
Bidirectional data, Pair B +
Bidirectional data, Pair B -
Bidirectional data, Pair D +
Bidirectional data, Pair D -
Bidirectional data, Pair C -
Bidirectional data, Pair C +
deutsch
