BVS SC-_1280Z00-07-000
SMARTCAMERA IO
4 PRODUKTBESCHREIBUNG
www.balluff.com
NPN-Modus
NPN-Logik wird vor allem im asiatischen Raum eingesetzt. Der Ausgang ist stromsenkend
(sinking), der Eingang stromliefernd (sourcing).
Um den IO-Port im NPN-Modus zu betreiben, muss Common Out mit 0 V und Common In
mit +24 V (19,2...30 V
) versorgt werden.
DC
Ist I/O 0 als Eingang konfiguriert, kann dieser direkt mit dem NPN-Ausgang eines Sensors,
SPS, o.ä. verbunden werden. Ein 1-Signal wird erkannt, wenn der Eingang mit Common Out
verbunden wird. Ein 0-Signal wird erkannt, wenn der Eingang auf Common In gelegt wird o-
der nicht angeschlossen ist.

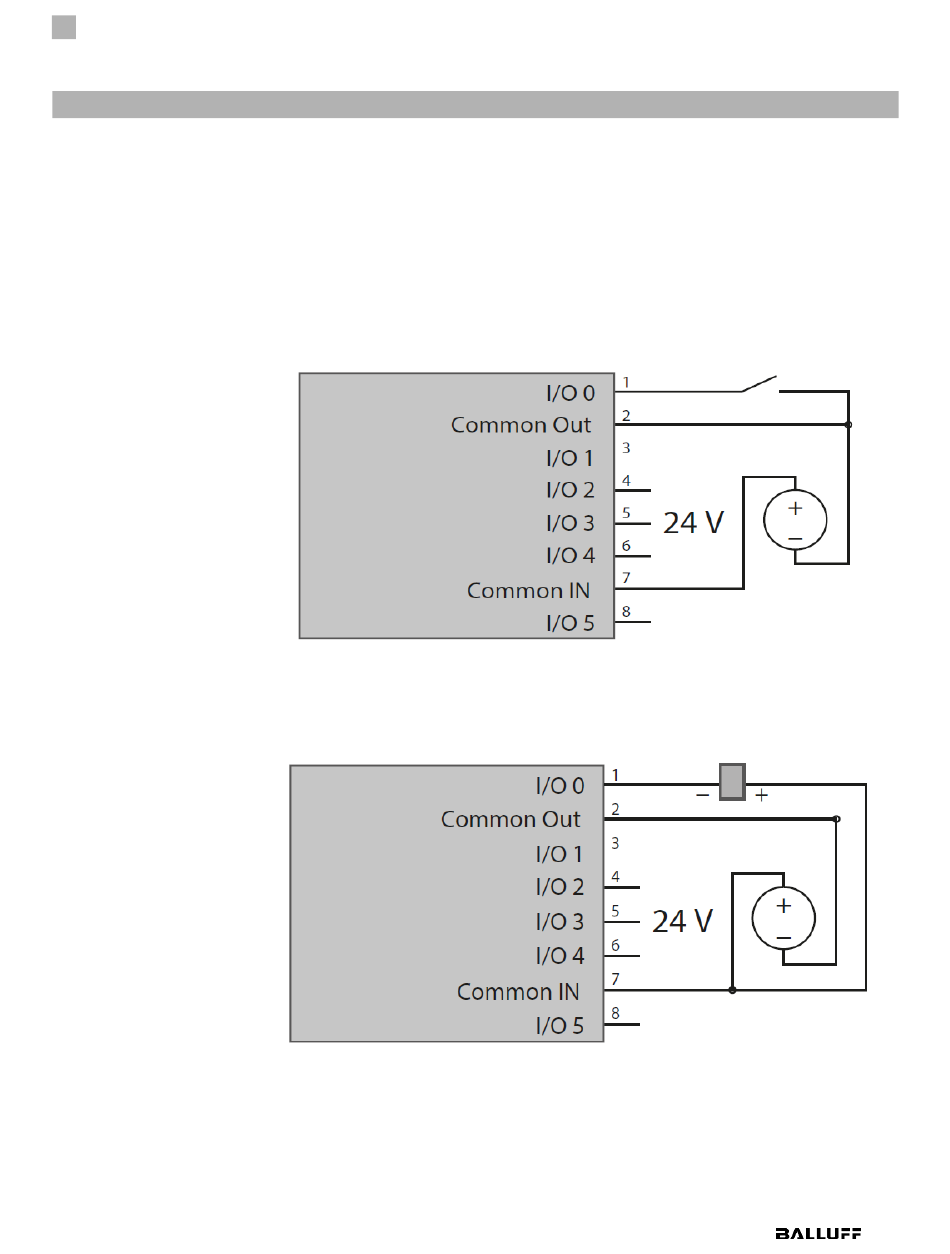

Abbildung 12 NPN-Modus, I/O 0 als Eingang konfiguriert
Ist I/O 0 als Ausgang konfiguriert, wird der Ausgang mit Common Out verbunden und der Ak-
tor, SPS-Eingang o. ä. damit versorgt, wenn 1 ausgegeben wird. Der Ausgang ist mit
hochohmig wenn 0 ausgegeben wird.
Abbildung 13 NPN-Modus, I/O 0 als Ausgang konfiguriert
Der Ausgangsstrom eines I/O darf 100 mA nicht überschreiten. Wird der Ausgang überlastet,
z. B. durch einen Kurzschluss, wird dieser abgeschaltet und periodisch geprüft, ob der Feh-
lerfall immer noch besteht. Wenn der Fehler beseitigt wurde, ist der Ausgang ohne zurück-
setzten wieder im normalen Betriebszustand.
Es ist auch möglich, gleichzeitig Ein- und Ausgangsfunktionen zu nutzen. Im folgenden Bei-
spiel ist I/O 0 als Ausgang und I/O 1 als Eingang konfiguriert.
25
