4 PRODUKTBESCHREIBUNG
4.6
Anzeigeelemente
4.6.1 Anzeigen auf der
Frontseite / an den
Steckverbindern
4.6.2 Anzeigen auf der
Frontseite
4.6.3 Anzeigen an den
Steckverbindern
4.6.4 Reinigung
www.balluff.com
Die Betriebszustände des Vision-Systems, des IO-Link-Masters sowie der LAN- und Feld-
bus-Schnittstelle werden über LEDs angezeigt. Die Anzeigeelemente verteilen sich auf die
Front und die Unterseite der SMARTCAMERA.

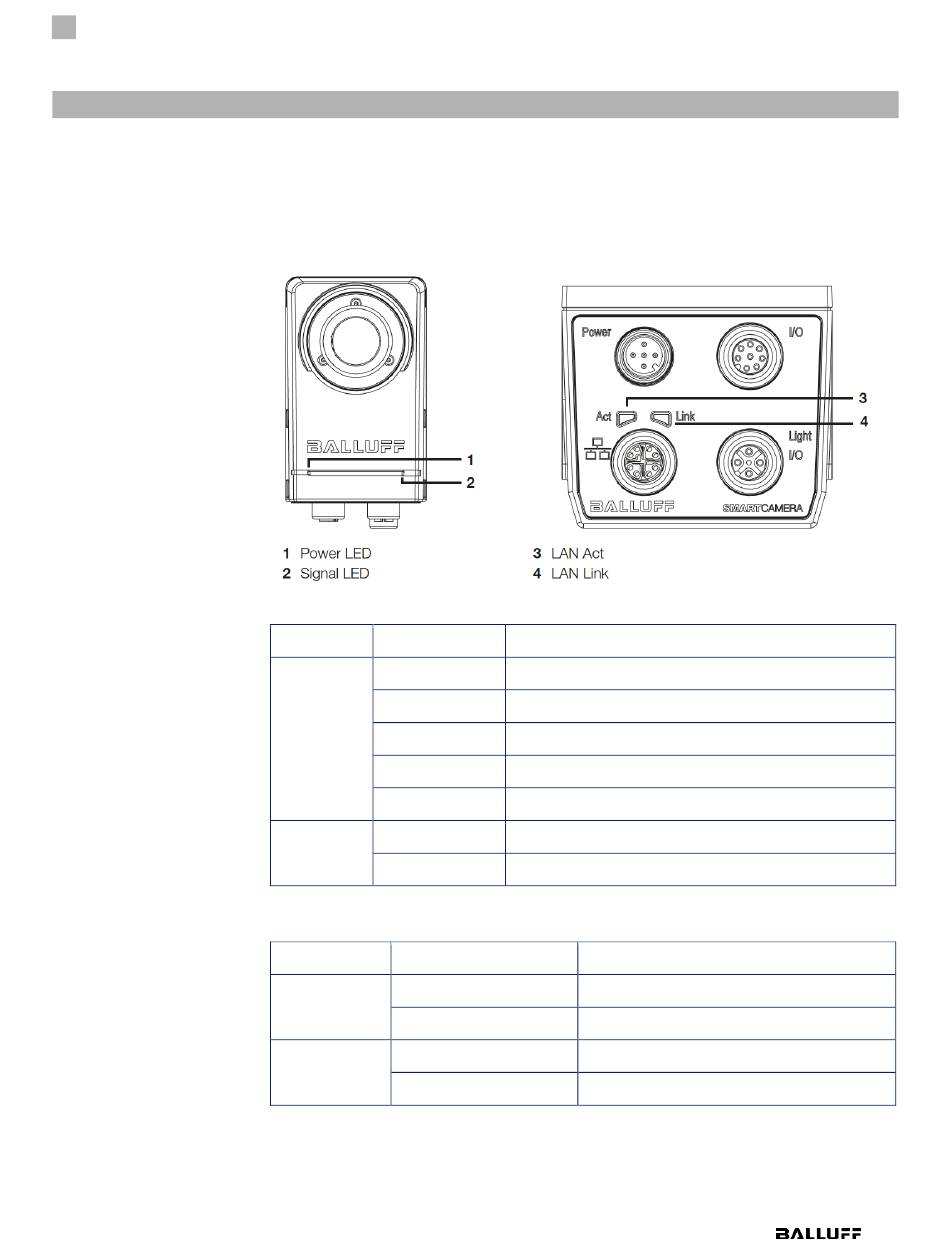

Abbildung 15 Anzeigeelemente auf der Frontseite und an den Steckverbindern
LED
Anzeige
Power LED
Aus
Grün leuchtend
Grün blinkend
Rot leuchtend
Rot blinkend
Signal LED
Aus
Gelb leuchtend
Die Signal LED zeigt den Zustand der I/O-Leitung Null an.
LAN
LED
Anzeige
LAN Link
Aus
Grün leuchtend
LAN Act
Aus
Gelb blinkend
Das Äußere der Kamear kann mit einem weichen Tuch gereinigt werden. Hartnäckiger
Schmutz kann mit einem Tuch entfernt werden, das vorher mit neutraler Seifenlösung ange-
feuchtet und ausgewrungen wurde.
→ Nach dem Abwischen der Schmutzflecken mit einem trockenen Tuch abreiben.
Funktion
Keine Versorgungsspannung
Inspektion läuft oder wartet auf einen Trigger
Inspektion gestoppt oder im Konfigurationsmodus
Störung
Firmware Update aktiv
Signal = 0
Signal = 1
Funktion
Keine LAN-Verbindung
LAN-Verbindung hergestellt
Keine Datenübertragung
Datenübertragung
