SMARTCAMERA IO
4 PRODUKTBESCHREIBUNG
4.5
Anschlüsse und Pinbelegung
4.5.1 I/O-Variante
www.balluff.com
Die Produktvarianten unterscheiden sich durch die vorhandenen Schnittstellen.

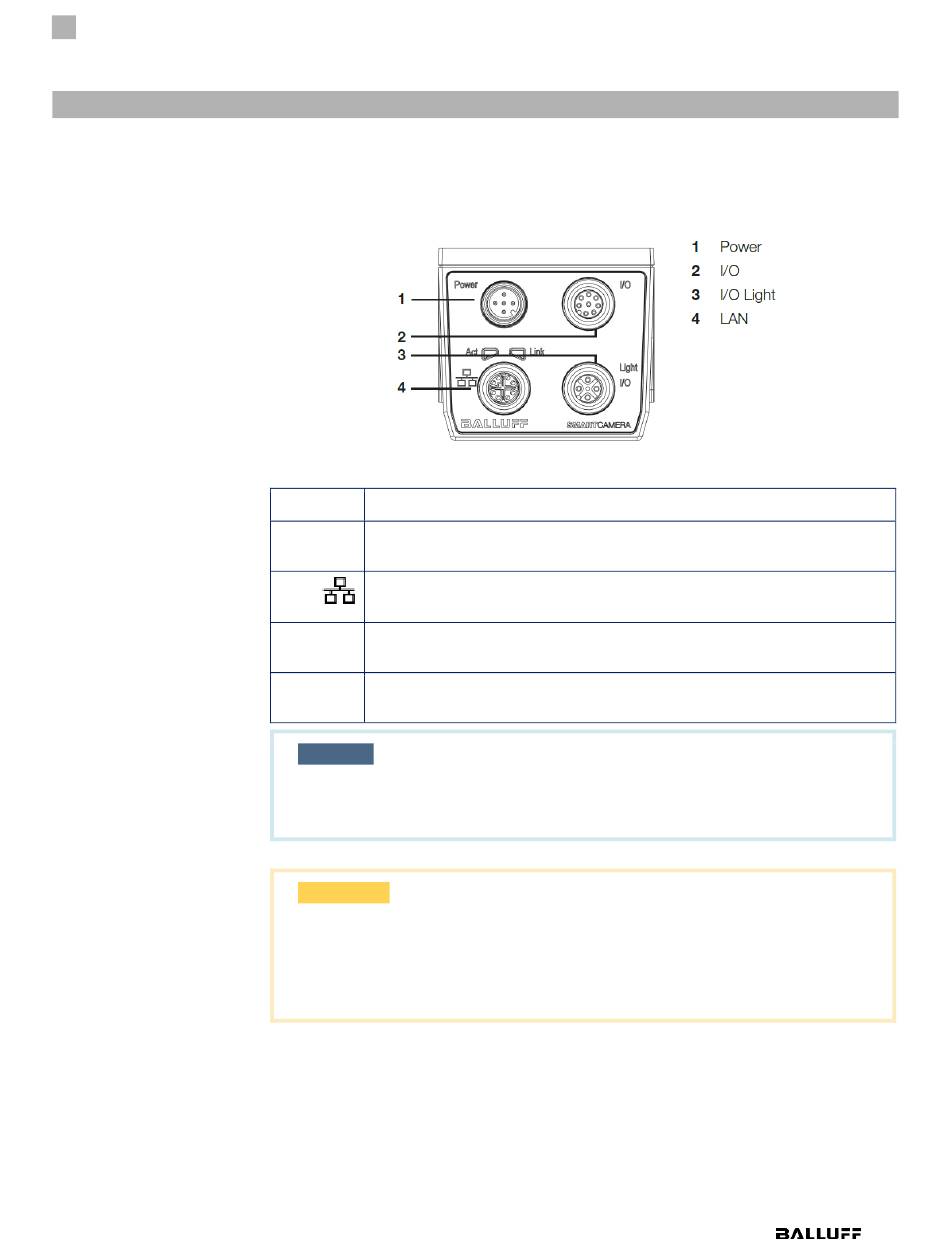

Abbildung 4 Anschlüsse und Pinbelegung I/O-Variante
Anschluss
Funktion
Power
Spannungsversorgung der SMARTCAMERA, zusätzlich stehen zwei frei
konfigurierbare I/O-Signale zur Verfügung.
Bindet die SMARTCAMERA in ein lokales Netzwerk ein.
LAN
I/O
Zum Anschluss von Sensoren/Aktoren stehen 6 potentialgetrennte I/O-Sig-
nale zur Verfügung.
I/O Light
2 I/O-Signale und Versorgungsspannungs-Ausgang für z. B. eine externe
Beleuchtung
HINWEIS
Um die Schutzart IP67 zu gewährleisten, müssen ungenutzte Ports
mit Abdeckkappen verschlossen werden.
WARNUNG
Die SMARTCAMERA und angeschlossenes Zubehör darf nur mit be-
grenzter Energie versorgt werden, entsprechend UL 61010-1 Third
Edition, Sub. Clauses 9.4 oder LPS entsprechend UL 60950-1 oder
Class 2 entsprechend UL 1310 oder UL 1585.
