BVS SC-_1280Z00-07-000
SMARTCAMERA IO
4 PRODUKTBESCHREIBUNG
4.3
Montage
www.balluff.com
Die Kamera verfügt über 12 Innengewinde zur Montage am Einsatzort. Je vier Stück auf der
Rückseite, links und rechts. Damit ist die sichere und zuverlässige Befestigung gewährleis-
tet. Die nachfolgenden Zeichnungen beschreiben die genaue Lage aller Befestigungslöcher.
Einzelne Gewinde werden auch zur Befestigung optionalen Zubehörs verwendet (siehe Kapi-
tel „Zubehör").

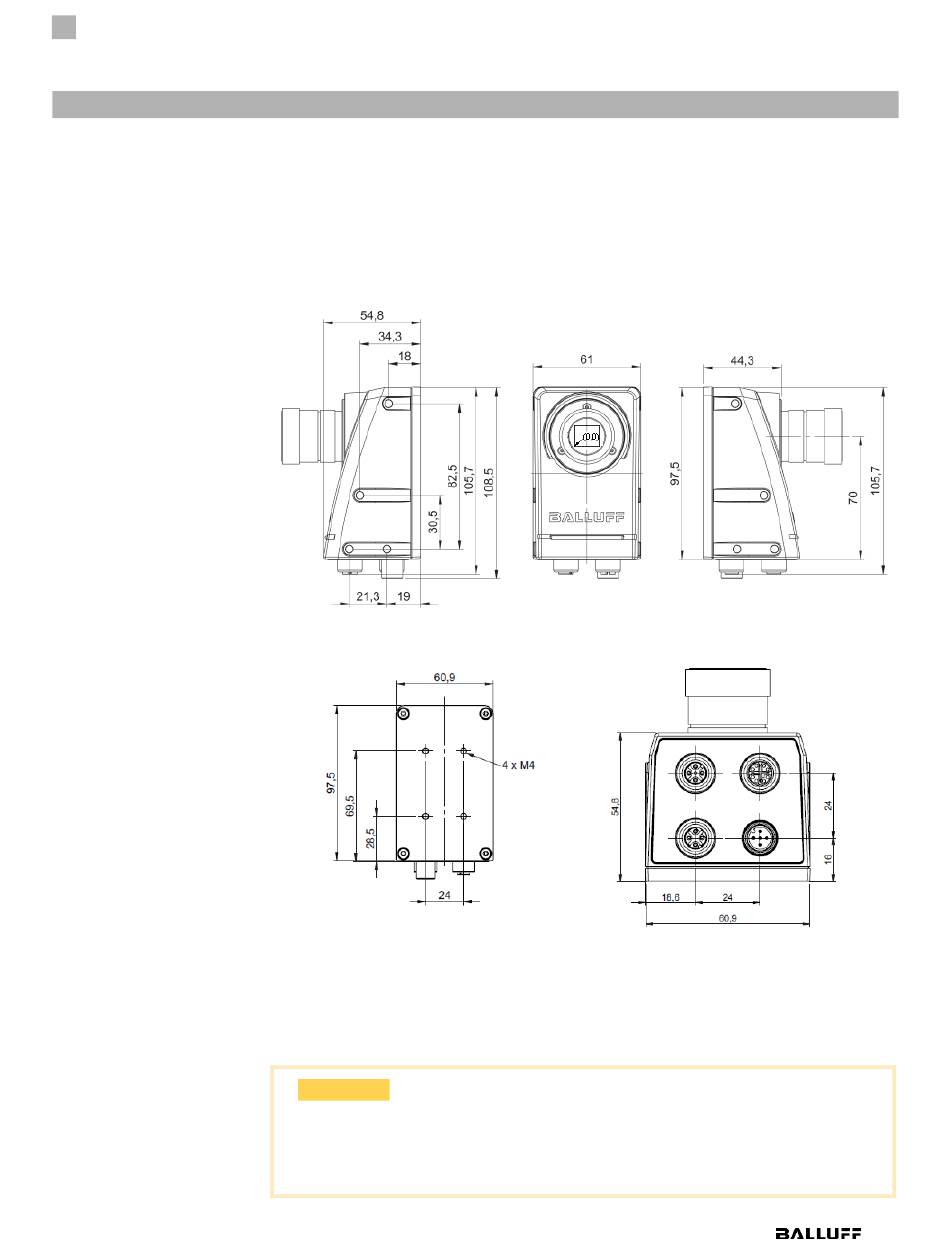

Abbildung 2 Mechanische Anbindung (Abmessungen in mm)
Abbildung 3 Mechanische Anbindung Rückseite/unten (Abmessungen in mm)
Die Verschraubungen an der Rückwand haben ein M4-Gewinde. Die maximale Einschraub-
tiefe beträgt 5 mm. Das maximale Anzugsdrehmoment ist 2 Nm.
Die seitlichen Verschraubungen haben ein M5 Gewinde. Die maximale Einschraubtiefe be-
trägt 5 mm. Das maximale Anzugsdrehmoment ist 2,6 Nm.
WARNUNG
Die SMARTCAMERA und Zubehör muss sicher befestigt sein. Ver-
wenden Sie für die Montage nur Material, welches ausreichend di-
mensioniert ist und eine sichere Befestigung gewährleistet.
