BVS SC-_1280Z00-07-000
SMARTCAMERA IO
5 ERSTE SCHRITTE
5.1
Schritt 1: Netzwerkverbindung mit dem SMARTCAMERA herstellen
www.balluff.com
Um die SMARTCAMERA erstmalig in Betrieb zu nehmen und zu konfigurieren sind drei ein-
fache Schritte nötig. Neben der SMARTCAMERA wird Folgendes benötigt:
•
Power Kabel
•
Netzteil 24 V
•
LAN-Kabel
•
PC mit Webbrowser

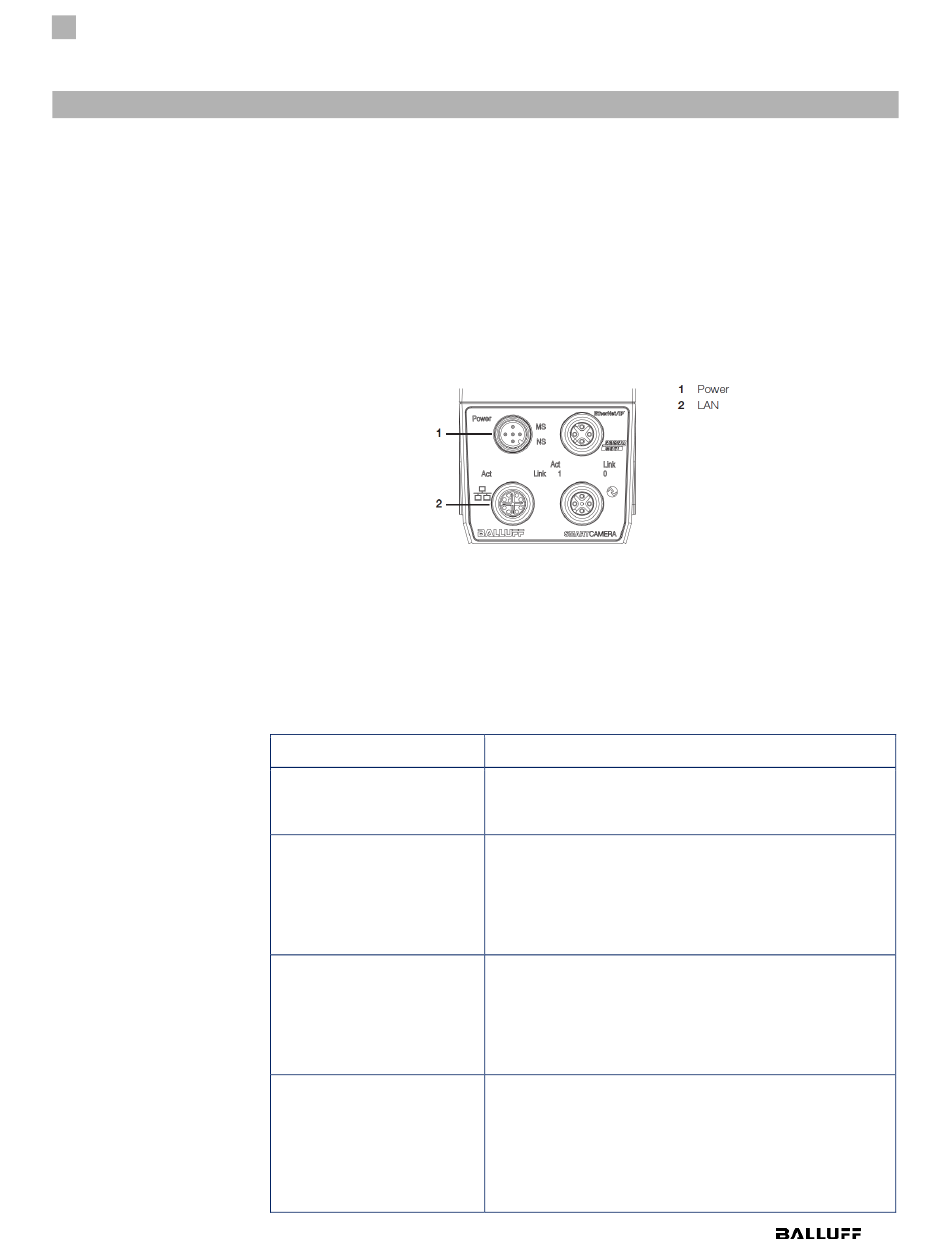

Abbildung 16 Netzwerkverbindung mit der SMARTCAMERA
Verbinden Sie die SMARTCAMERA über die Buchse LAN mit dem Netzwerk.
Abhängig von der Netzwerktopologie zwischen Rechner und SMARTCAMERA sind unter-
schiedliche Netzwerkeinstellungen am Rechner notwendig.
Üblicherweise ist Sie die Netzwerkkonfiguration Ihres Rechners auf IP-Adresse automatisch
beziehen eingestellt. Bei der Firewall-Einstellung sollte der Port 80 freigegeben sein.
Folgende Netzwerkstrukturen sind möglich:
Struktur
SMARTCAMERA und PC
sind direkt über ein LAN-Ka-
bel verbunden.
SMARTCAMERA und PC
befinden sich im gleichen
Subnet eines lokalen Netz-
werks und es ist ein DHCP-
Server zur automatischen IP-
Vergabe verfügbar.
SMARTCAMERA und PC
befinden sich im gleichen
Subnet eines lokalen Netz-
werks und es ist kein DHCP-
Server zur automatischen IP-
Vergabe verfügbar.
SMARTCAMERA und PC
befinden sich in unterschied-
lichen Subnetzen eines loka-
len Netzwerks.
Folgen
IP-Adressen werden automatisch eingestellt.
IP-Adressen werden automatisch eingestellt.
In diesem Fall müssen die IP-Adressen vom PC und
der SMARTCAMERA abgestimmt manuell eingestellt wer-
den. Nützliche Hinweise hierzu finden Sie im Abschnitt
„Netzwerkeinstellungen / LAN-Schnittstelle".
Subnetze wurden explizit dazu geschaffen, um Rechner in
verschiedene Netzwerke einzuteilen und dieses dadurch
zu strukturieren. Da die verschiedenen Subnetze wiede-
rum durch Switches verbunden sind, ist die Kommunika-
tion mit der SMARTCAMERA dennoch möglich. Nützliche
Hinweise hierzu finden Sie im Abschnitt „Netzwerkeinstel-
lungen / LAN-Schnittstelle".
28
