PNP-Ausgangsbeschaltung
PNP-Logik wird vor allem im europäischen Raum eingesetzt. Der Ausgang ist stromliefernd
(sourcing), entsprechend muss die Last zwischen I/O und GND geschalten werden. Die Last
wird mit Versorgungsspannung verbunden, wenn 1 ausgegeben wird.

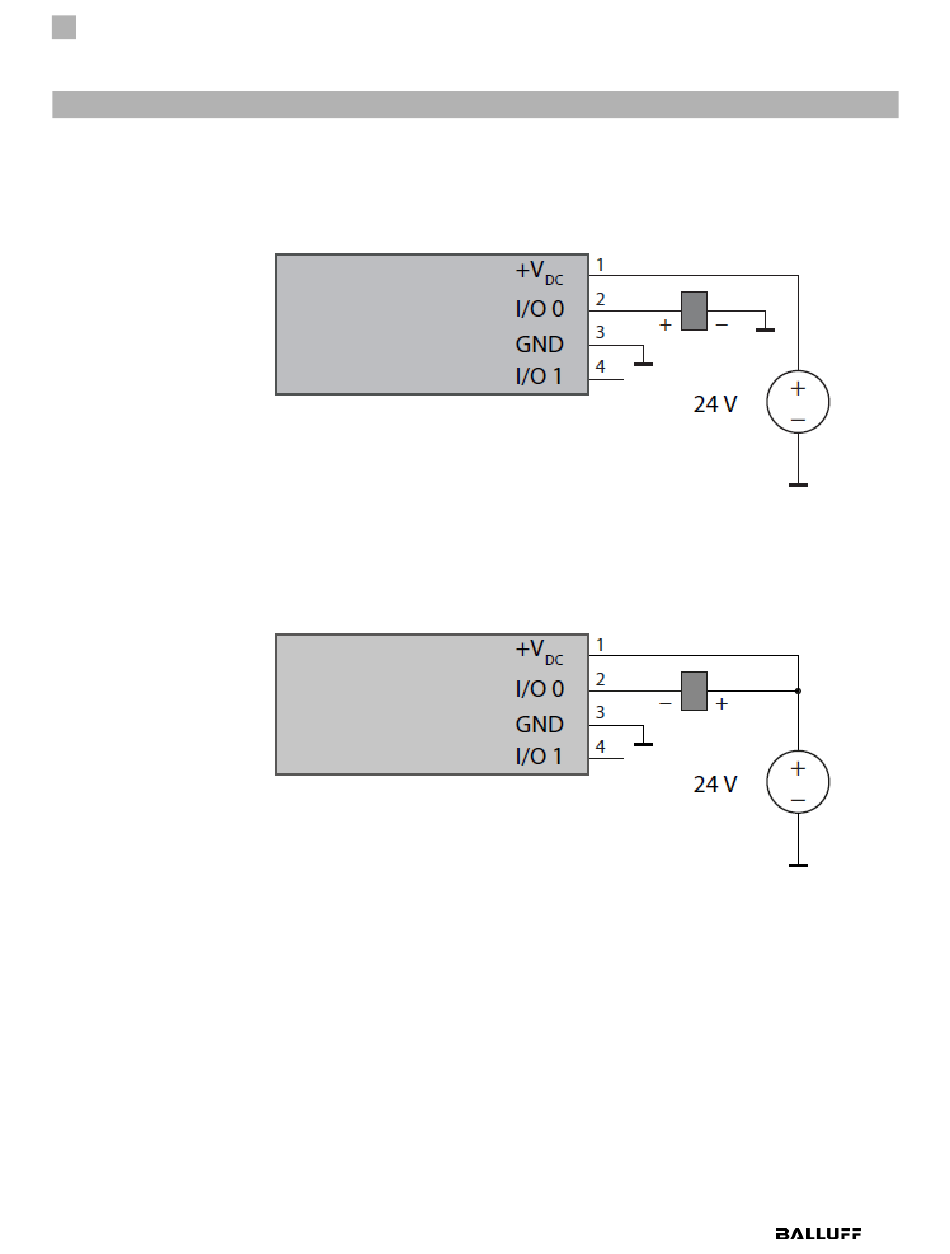

Abbildung 6 PNP-Ausgangsbeschaltung
NPN-Ausgangsbeschaltung
NPN-Logik wird vor allem im asiatischen Raum eingesetzt. Der Ausgang ist stromsenkend
(sinking), entsprechend muss die Last zwischen I/O und Versorgungsspannung geschaltet
werden. Die Last wird auf GND gelegt, wenn 0 ausgegeben wird.
Abbildung 7 NPN-Ausgangsbeschaltung
Die LAN-Schnittstelle erfüllt den Ethernet-Standard nach IEEE 802.3-2008 (bis 1 Gigabit).
Über diese Netzwerkverbindung wird die Weboberfläche BVS Cockpit zur Konfiguration auf-
gerufen. Zusätzlich ist ein Kommunikationskanal verfügbar, um die Bildauswertung zu steu-
ern und die generierten Ergebniswerte abzurufen.
