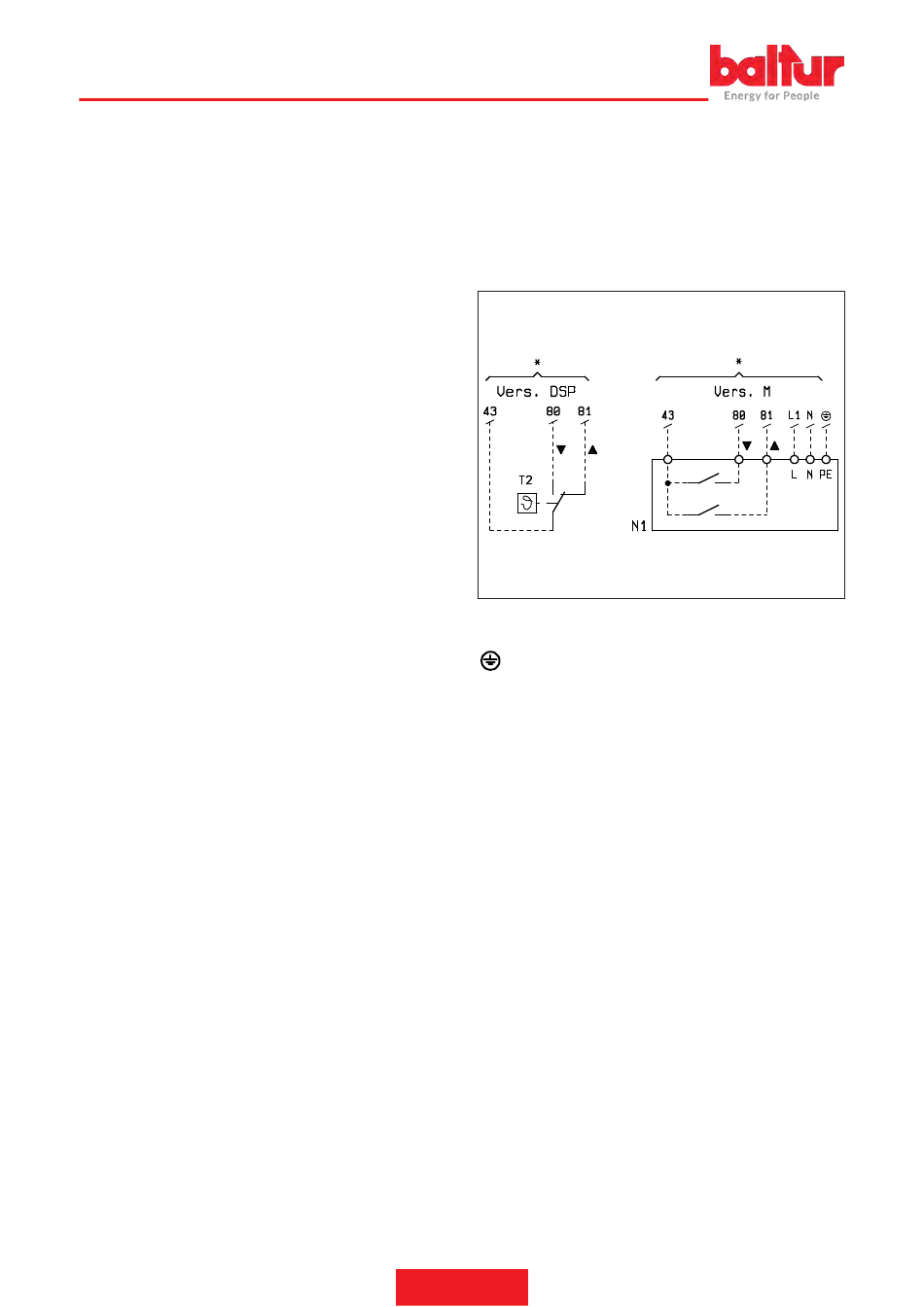

A1 APPAREILLAGE
B1 PHOTORÉSISTANCE / ÉLECTRODE IONISATION / PHO-
TOCELLULE UV
H0 TÉMOIN LUMINEUX DE BLOCAGE EXTÉRIEUR / LAMPE DE
FONCTIONNEMENT DES RÉSISTANCES AUXILIAIRES
H1 TÉMOIN DE FONCTIONNEMENT
H2 « TÉMOIN DE BLOCAGE »
MV MOTEUR VENTILATEUR
N1 « RÉGULATEUR ÉLECTRONIQUE »
PA PRESSOSTAT AIR
Pm PRESSOSTAT LP
S1 INTERRUPTEUR MARCHE / ARRÊT
S2 BOUTON-POUSSOIR DE DÉBLOCAGE
S5 COMMUTATEUR MIN-O-MAX
S24 INTERRUPTEUR ALLUMÉ / ÉTEINT
T2 « THERMOSTAT 2 ALLURES »
TA TRANSFORMATEUR D'ALLUMAGE
TC THERMOSTAT CHAUDIÈRE
TS THERMOSTAT DE SÉCURITÉ
X1B/S CONNECTEUR ALIMENTATION
X2B/S CONNECTEUR 2ème ALLURE
X3 CONNECTEUR Pm
X4 CONNECTEUR YP
X9 CONNECTEUR TRANSFORMATEUR
YP ÉLECTROVANNE PRINCIPALE
YSR ÉLECTROVANNE DE SÉCURITÉ
Couleur série fils
GNYE VERT / JAUNE
BU BLEU
BN BRUN
BK NOIR
BK* CONNECTEUR NOIR AVEC SURIMPRESSION
* Seulement pour calibrage
--------- = À la charge de l'installateur
Terre
