POLSKI

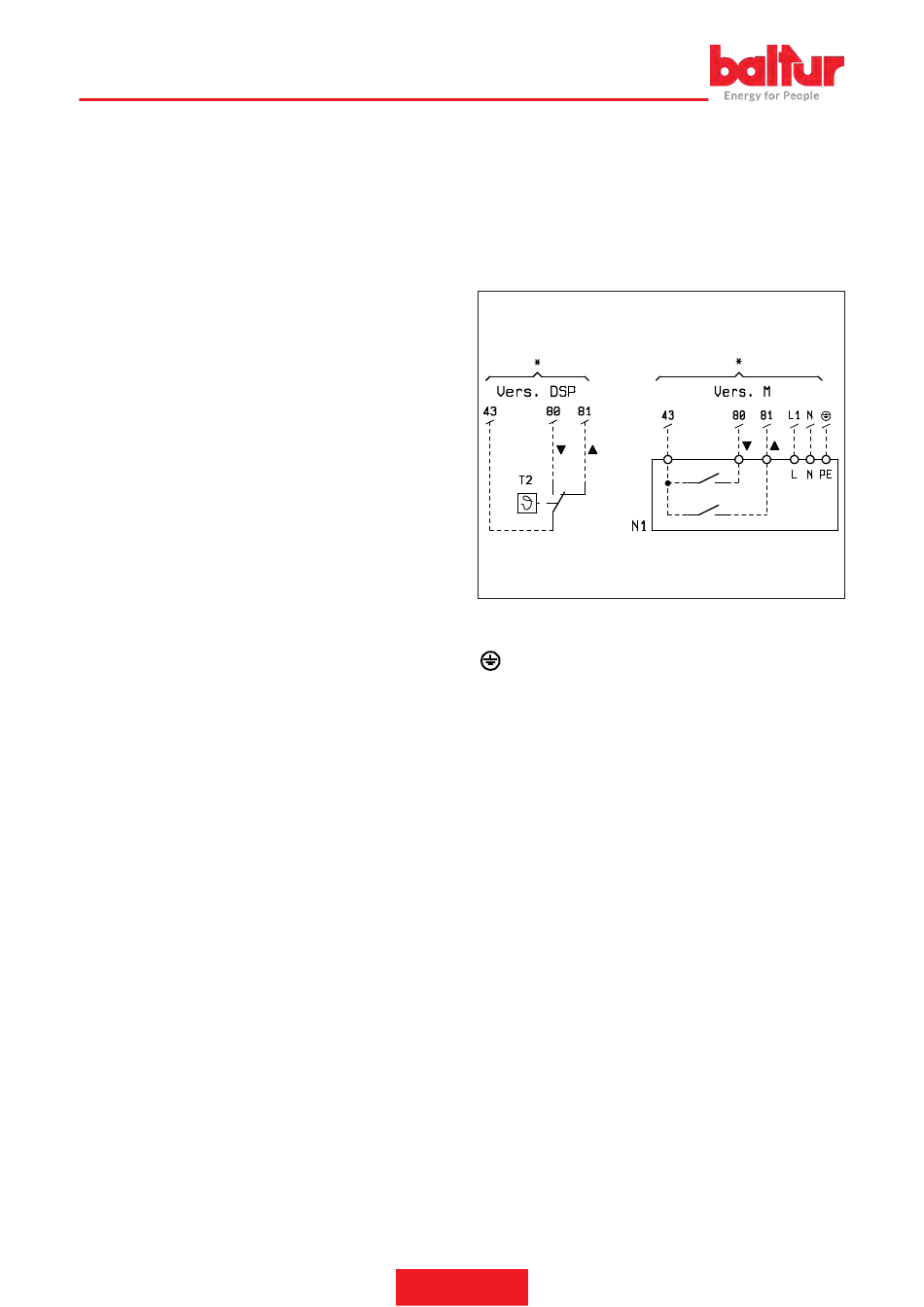

A1 APPARECCHIATURA
B1 FOTOKOMÓRKA/ ELEKTRODA JONIZACYJNA /
FOTOKOMÓRKA UV
H0 ZEWNĘTRZNA KONTROLKA BLOKADY / LAMPKA DZIAŁANIA
GRZAŁEK POMOCNICZYCH
H1 KONTROLKA DZIAŁANIA
H2 „KONTROLKA BLOKADY"
MV SILNIK WENTYLATORA
N1 „REGULATOR ELEKTRONICZNY"
PA PRESOSTAT POWIETRZA
Pm „PRESOSTAT MIN. CIŚNIENIA"
S1 PRZEŁĄCZNIK START / STOP
S2 PRZYCISK BLOKADY
S5 PRZEŁĄCZNIK MIN.-O-MAKS.
S24 WŁĄCZNIK WŁ. / WYŁ.
T2 „TERMOSTAT DRUGIEGO STOPNIA"
TA TRANSFORMATOR ZAPŁONU
TC TERMOSTAT KOTŁA
TS TERMOSTAT BEZPIECZEŃSTWA
X1B/S WTYCZKA ZASILANIA
X2B/S STYK 2 STOPNIA
X3 STYK Pm
X4 STYK YP
X9 STYK TRANSFORMATORA
YP ELEKTROZAWÓR GŁÓWNY
YS ELEKTROZAWÓR BEZPIECZEŃSTWA
Kolor serii przewodów
GNYE ZIELONY / ŻÓŁTY
BU NIEBIESKI
BN BRĄZOWY
BK CZARNY
BK* ZŁĄCZKA CZARNA Z NADRUKIEM
* Do użytkowania w trakcie ustawienia palnika
--------- = W zakresie instalatora
Uziemienie
