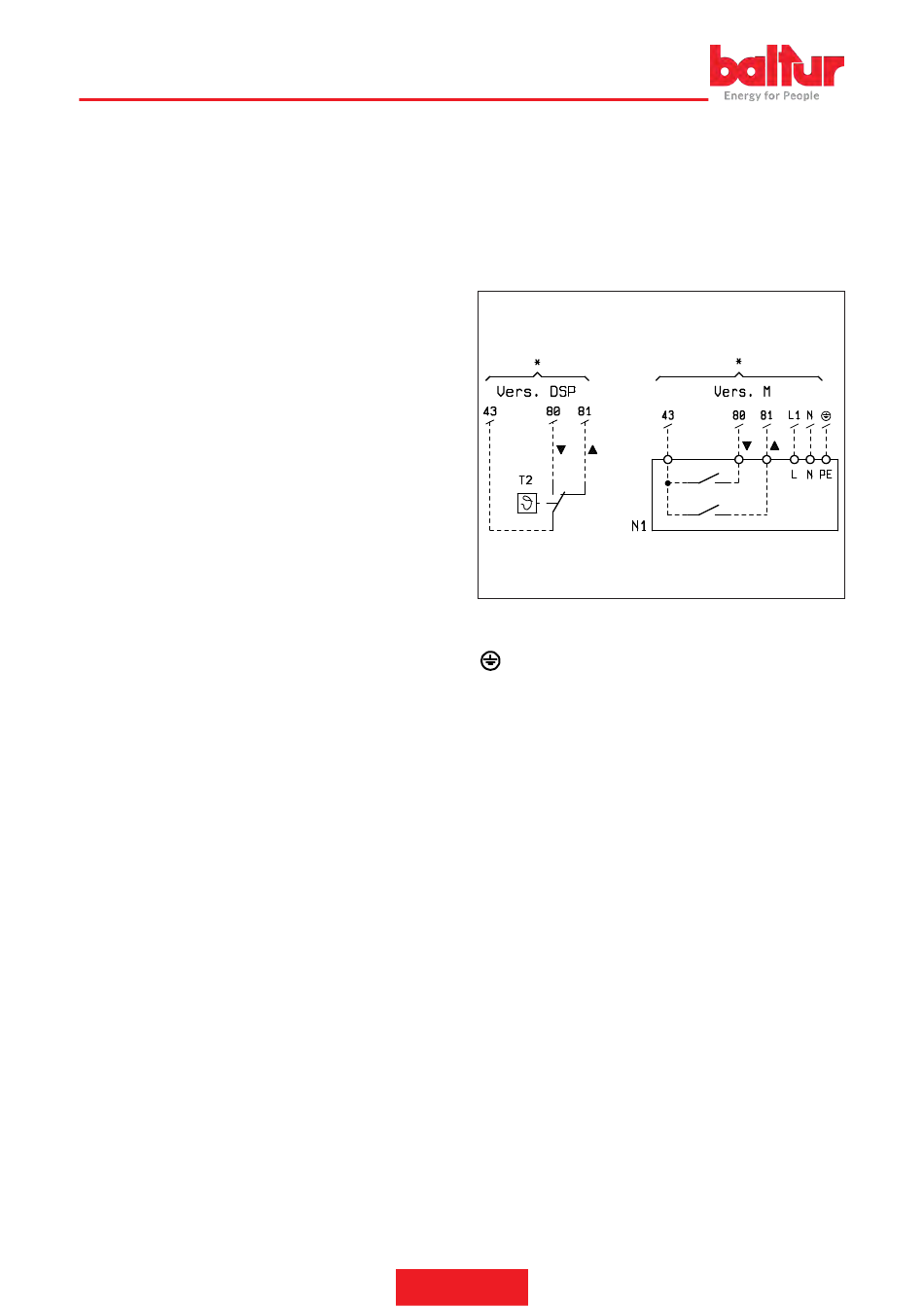

A1 APPARECCHIATURA
B1 FOTORRESISTENCIA / ELECTRODO DE IONIZACIÓN /
FOTOCÉLULA UV
H0 INDICADOR BLOQUEO EXTERNO / LUZ FUNCIONAMIENTO
RESISTENCIAS AUXILIARES
H1 LUZ INDICADORA DE FUNCIONAMIENTO
H2 "INDICADOR DE BLOQUEO"
MV MOTOR VENTILADOR
N1 "REGULADOR ELECTRÓNICO"
PA PRESOSTATO DE AIRE
Pm "PRESOSTATO DE MÍNIMA"
S1 INTERRUPTOR DE MARCHA/PARADA
S2 BOTÓN DE DESBLOQUEO
S5 CONMUTADOR MÍN-O-MÁX
S24 INTERRUPTOR ENCENDIDO/APAGADO
T2 "TERMOSTATO 2 ETAPA"
TA TRANSFORMADOR DE ENCENDIDO
TC TERMOSTATO CALDERA
TS TERMOSTATO DE SEGURIDAD
X1B/S CONECTOR ALIMENTACIÓN
X2B/S CONECTOR 2ª ETAPA
X3 CONECTOR Pm
X4 CONECTOR YP
X9 CONECTOR TRANSFORMADOR
YP ELECTROVÁLVULA PRINCIPAL
YS ELECTROVÁLVULA DE SEGURIDAD
Color serie hilos
GNYE VERDE / AMARILLO
BU AZUL
BN PARDO
BK NEGRO
BK* CONDUCTOR NEGRO CON IMPRESIÓN
* Solo para la calibración
--------- = A cargo del instalador
Tierra
