FRANÇAIS

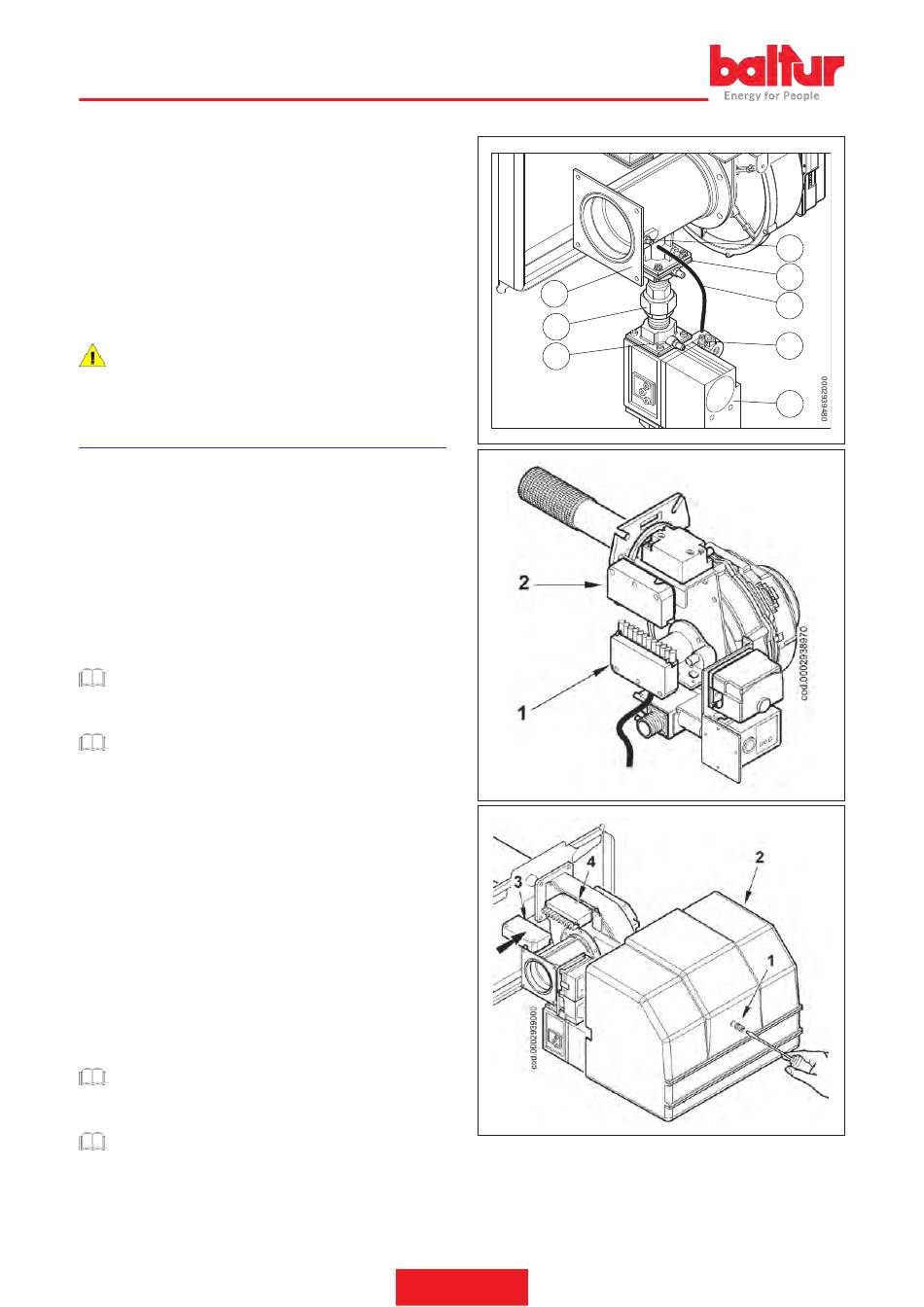

INSTALLATION DE LA RAMPE DE GAZ
Sur les modèles BPM 200-300-350 EVO la rampe de gaz est rac-
cordée au brûleur.
• On réalise le raccordement en visant le goulot (7) (fourni) sur
les brides respectives (2) (8).
• Ensuite, raccorder, en introduisant dans les raccords rapides
1 et 4 installés sur le Venturi Air (6) et sur la soupape du gaz
(5), le tube de compensation du gaz (3) d'un diamètre de 4 mm
fourni.
• Au terme des opérations, réaliser un essai de bon fonctionne-
ment de l'étanchéité de la rampe de gaz.
DANGER / ATTENTION
L'absence de raccordement du tuyau de compensation (3)
provoque des anomalies de fonctionnement du brûleur.
CONNEXIONS ÉLECTRIQUES
BPM 90 - 140
L'installation du brûleur est admise seulement dans des milieux
d'un niveau de pollution 2, comme indiqué dans l'annexe M de la
norme EN60335-1:2008-07.
La ligne d'alimentation monophasée doit être munie d'un interrup-
teur équipé de fusibles.
Pour les branchements électriques (ligne et thermostats), s'en te-
nir au schéma électrique ci-joint.
Pour brancher le brûleur à la ligne d'alimentation relier la fiche 12
pôles (1) à la fiche 12 pôles (2).
PRUDENCE / AVERTISSEMENTS
L'ouverture du tableau électrique du brûleur est exclusive-
ment réservée au personnel professionnellement qualifié.
PRUDENCE / AVERTISSEMENTS
Avant les interventions d'entretien, couper l'alimentation
électrique et s'assurer qu'elle ne puisse pas être rétablie
accidentellement.
BPM 200 - 300 - 350
L'installation du brûleur est admise seulement dans des milieux
d'un niveau de pollution 2, comme indiqué dans l'annexe M de la
norme EN60335-1:2008-07.
La ligne d'alimentation monophasée doit être munie d'un interrup-
teur équipé de fusibles.
Pour les branchements électriques (ligne et thermostats), s'en te-
nir au schéma électrique ci-joint.
Pour brancher le brûleur à la ligne d'alimentation, procéder
comme suit :
Dévisser la vis (1) du couvercle (2).
Brancher la fiche 12 pôles (3), à la fiche 12 pôles (4).
Refermer le couvercle (2) et le bloquer avec la vis (1).
PRUDENCE / AVERTISSEMENTS
L'ouverture du tableau électrique du brûleur est exclusive-
ment réservée au personnel professionnellement qualifié.
PRUDENCE / AVERTISSEMENTS
Avant les interventions d'entretien, couper l'alimentation
électrique et s'assurer qu'elle ne puisse pas être rétablie
accidentellement.
