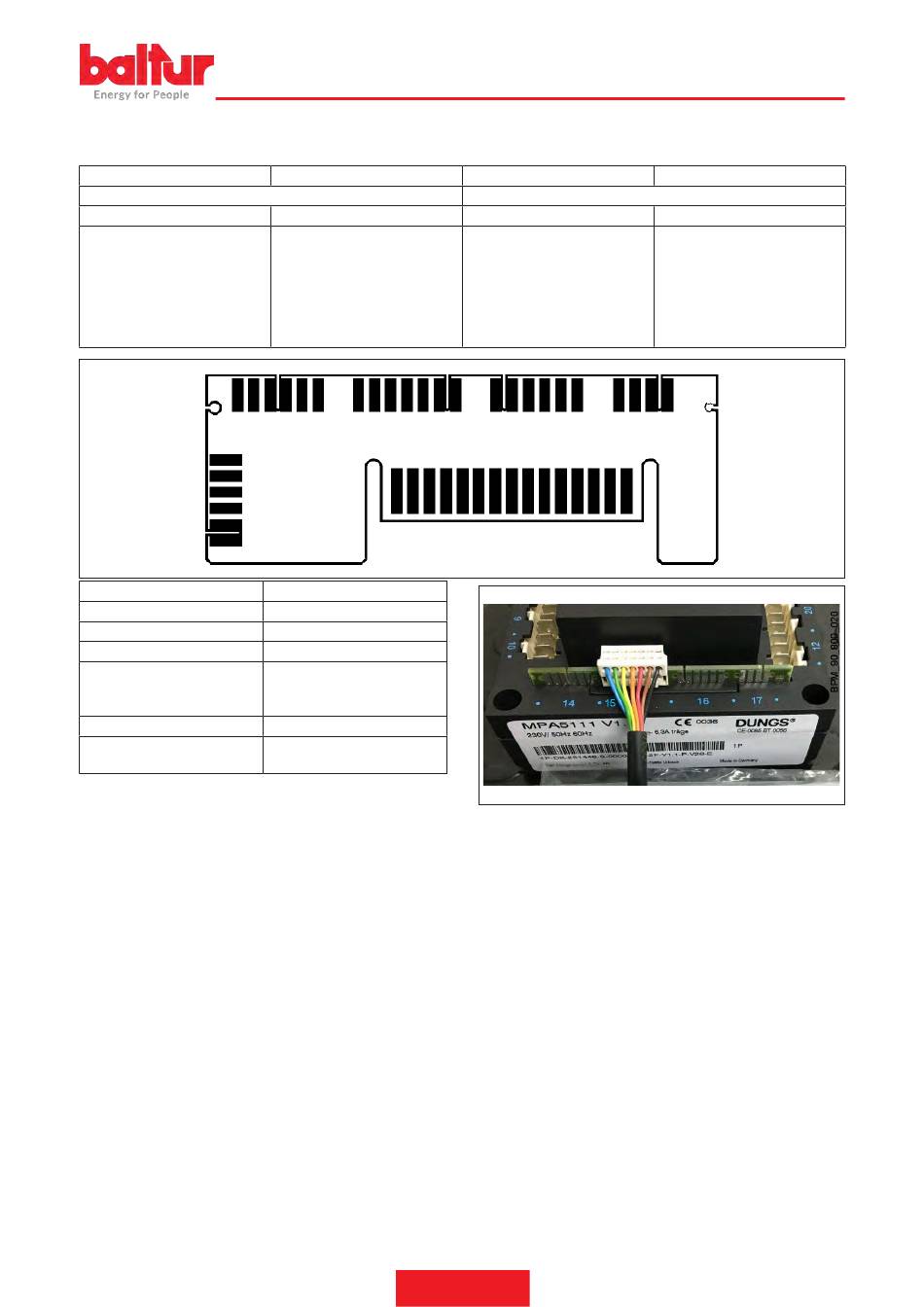

Esquema de conexión para módulos de expansión con fijaciones del tipo A:
14
VARIABLE
Motor paso a paso
+24V
Lista de funciones
Válvula suplementaria
Desbloqueo a distancia 230V
Pre-fusible interior
o llama (ION_PWR), para KLC
xxxx
Entrada GDWVPS
interno para motor paso a paso
DESCRIPCIÓN DEL COMPORTAMIENTO
FUNCIÓN DE DESBLOQUEO
Presionando el botón de desbloqueo en estado de bloqueo
(estado 0) se puede desbloquear el MPA.
Presionar el botón por lo menos ¼ s para distinguir la acción de
eventuales impulsos de disturbio EMC.
Valga lo mismo para el desbloqueo 230 V.
Según la norma DIN EN 14459 (anexo J), el número máximo de
desbloqueos posibles es de 5 en 15 minutos, lo que significa que
después de 5 desbloqueos el aparato automático no permite otros
desbloqueos.
Se puede volver a desbloquear el MPA sólo después de haberlo
alimentado con corriente.
El tiempo de espera es de 15 minutos o de 3 minutos por cada
desbloqueo.
15
E / S analógicas
DGND / cable AZUL 10V IN / cable
VERDE Shunt 20 mA IN / cable
AMARILLO +24V / cable NARANJA
10V OUT /cable ROJO 20mA OUT
(menos) / cable MARRÓN 20 mA
OUT (más) / cable NEGRO
MPA 5111
•
•
•
•
•
•
27 / 46
0006160221_201703
16
ESTÁNDAR
Pantalla
CLK
DESBLOQUEO AMPLIADO
La limitación de 5 desbloqueos en 15 minutos que se describe
arriba se puede anular con el "desbloqueo ampliado".
En este caso, presionar el botón de desbloqueo por al menos 5
s (máx 10 s) (la pantalla empieza a parpadear después de 5 s).
El "desbloqueo ampliado" está activado en todos los estados
de funcionamiento del MPA; por lo tanto, con el "desbloqueo
ampliado", se puede hacer que el MPA realice una desactivación
de seguridad con reinicio, por ejemplo, durante el funcionamiento
con llama.
El desbloqueo ampliado no es posible mediante la entrada de
desbloqueo 230 V.
ESPAÑOL
17
TWI
SCL
