SBC vor STO

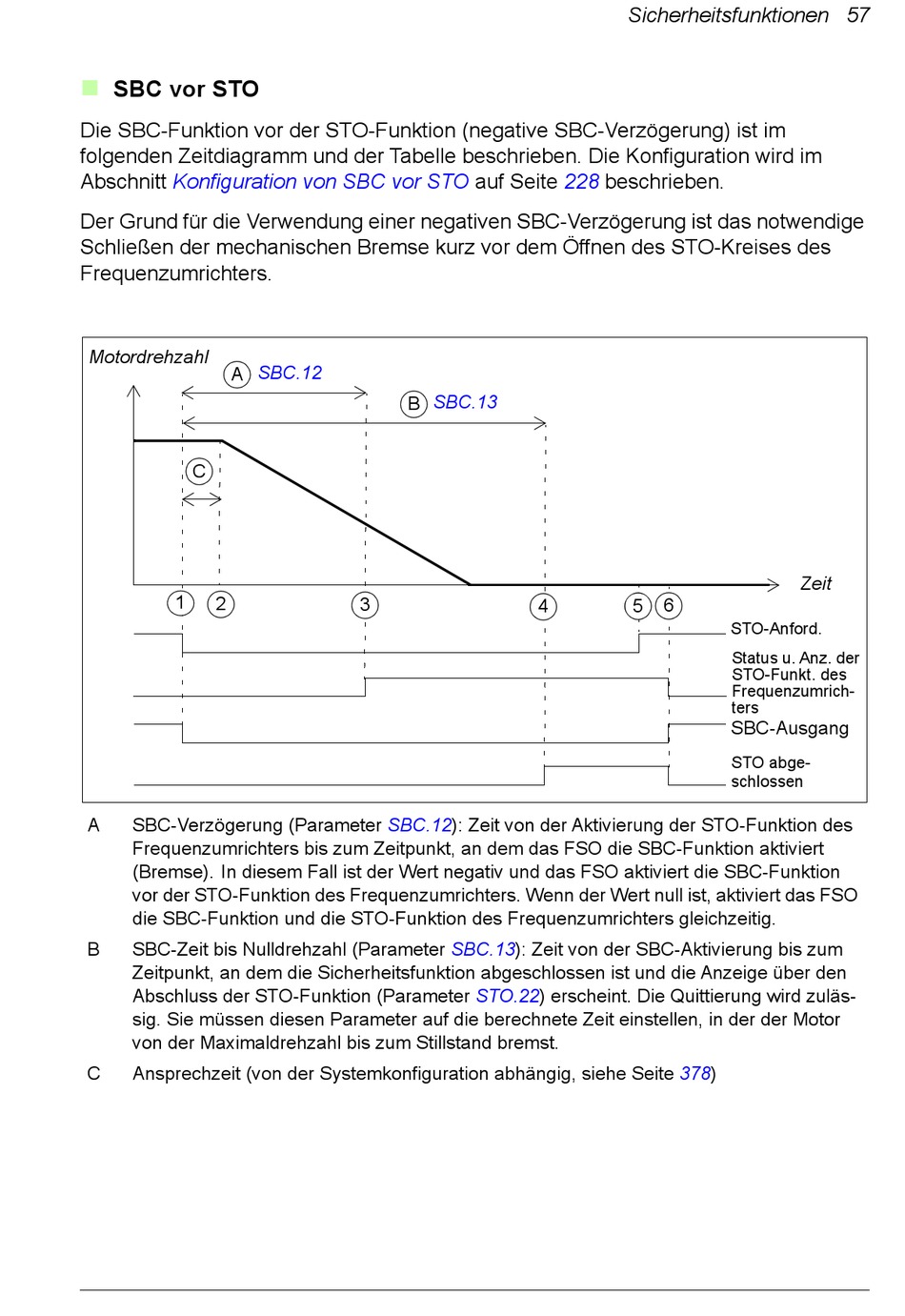

Die SBC-Funktion vor der STO-Funktion (negative SBC-Verzögerung) ist im
folgenden Zeitdiagramm und der Tabelle beschrieben. Die Konfiguration wird im
Abschnitt Konfiguration von SBC vor STO
Der Grund für die Verwendung einer negativen SBC-Verzögerung ist das notwendige
Schließen der mechanischen Bremse kurz vor dem Öffnen des STO-Kreises des
Frequenzumrichters.
Motordrehzahl
A
C
1
2
A SBC-Verzögerung (Parameter SBC.12): Zeit von der Aktivierung der STO-Funktion des
Frequenzumrichters bis zum Zeitpunkt, an dem das FSO die SBC-Funktion aktiviert
.
(Bremse) In diesem Fall ist der Wert negativ und das FSO aktiviert die SBC-Funktion
vor der STO-Funktion des Frequenzumrichters. Wenn der Wert null ist, aktiviert das FSO
die SBC-Funktion und die STO-Funktion des Frequenzumrichters gleichzeitig.
B SBC-Zeit bis Nulldrehzahl (Parameter SBC.13): Zeit von der SBC-Aktivierung bis zum
Zeitpunkt, an dem die Sicherheitsfunktion abgeschlossen ist und die Anzeige über den
Abschluss der STO-Funktion (Parameter STO.22) erscheint. Die Quittierung wird zuläs-
sig. Sie müssen diesen Parameter auf die berechnete Zeit einstellen, in der der Motor
von der Maximaldrehzahl bis zum Stillstand bremst.
C Ansprechzeit (von der Systemkonfiguration abhängig, siehe Seite 378)
SBC.12
B
3
auf Seite 228
SBC.13
4
Sicherheitsfunktionen 57
beschrieben.
6
5
STO-Anford.
Status u. Anz. der
STO-Funkt. des
Frequenzumrich-
ters
SBC-Ausgang
STO abge-
schlossen
Zeit
