Steelcase Umami Montageanleitung Seite 95

®
Sichtschutzelement Hohes

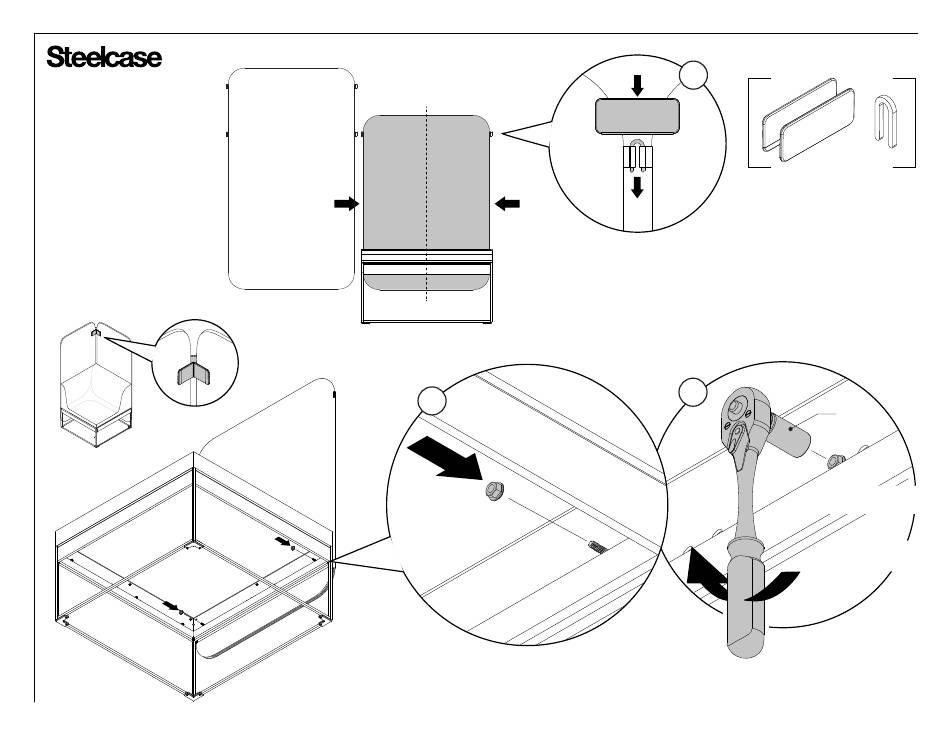

Installation des
Sichtschutzelements
Eckelement
Kurzes Sichtschutzelement
3
2x
5
(1)
ENTHALTENE TEILE:
(1)
KURZES ELEMENT
(2)
HINWEIS: Die seitlichen Abstände zwischen
dem mittleren Element und den angrenzenden
Sichtschutzelementen sollten gleich sein und
parallel verlaufen.
HINWEIS: Nicht zu fest anziehen.
4
HOHES ELEMENT
7/16"
EVTL. IST EINE VERLÄNGERUNG
ERFORDERLICH
Drehmoment
3,39 Nm
2x
Page 95 of 187
96655 Rev E D
