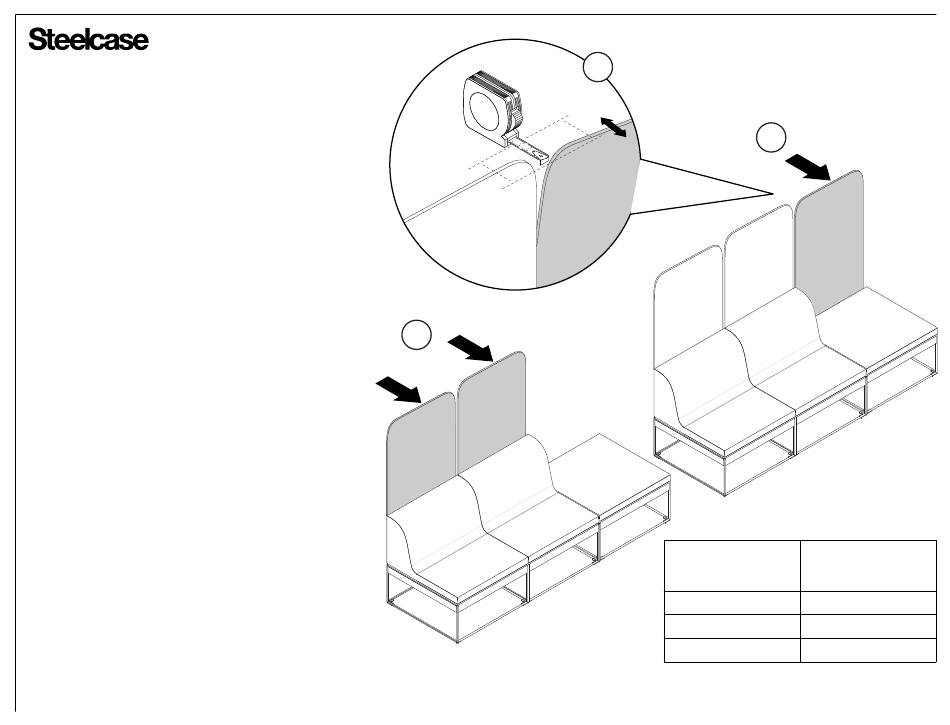

Ensamble de la pantalla plataforma
1.
Ensamble las pantallas en todas las unidades de
respaldo alto.
2.
Ensamble 1 pantalla a cualquier unidad de plataforma
adyacente.
3.
Mida la cantidad de desalineación entre la pantalla en la
unidad de respaldo alto y la pantalla en la unidad de respaldo
bajo. Mida desde el panel frontal al panel frontal
4.
Si la cantidad de desalineación es igual o inferior a ¼ de
pulgada (6mm) siga instalando las pantallas en las bases de
la plataforma. Si está por encima de 1/4 pulgadas (6mm)
hacia adelante, siga con el paso 5. Si la desalineación es
hacia atrás, apriete las tuercas de la pantalla para regular la
alineación hacia delante hasta que queden alineadas.
5.
Retire la pantalla plataforma y aplique el número
recomendado de laminillas según las instrucciones (vea
página 12).
6.
Vuelva a instalar la pantalla y evalúe la desalineación.
NOTA: Si la desalineación es aún mayor de 1/4 de pulgada
(6mm) puede ser necesario más laminillas (vea la página 12).
NOTA: Si la desalineación es hacia atrás, apriete las tuercas
de la pantalla para regular la alineación hacia adelante hasta
que visualmente queden alineadas.
1
3
2
NOTA: La mediada va desde el frente de una
pantalla al frente de la otra pantalla.
Medida de la desalineación
(desde la parte superior
de las pantallas)
1/4 pulg. (6mm)
1/2 pulg. (13mm)
3/4 pulg. (19mm)
N° recomendado
de laminillas en
ambos lados
1
2
3
