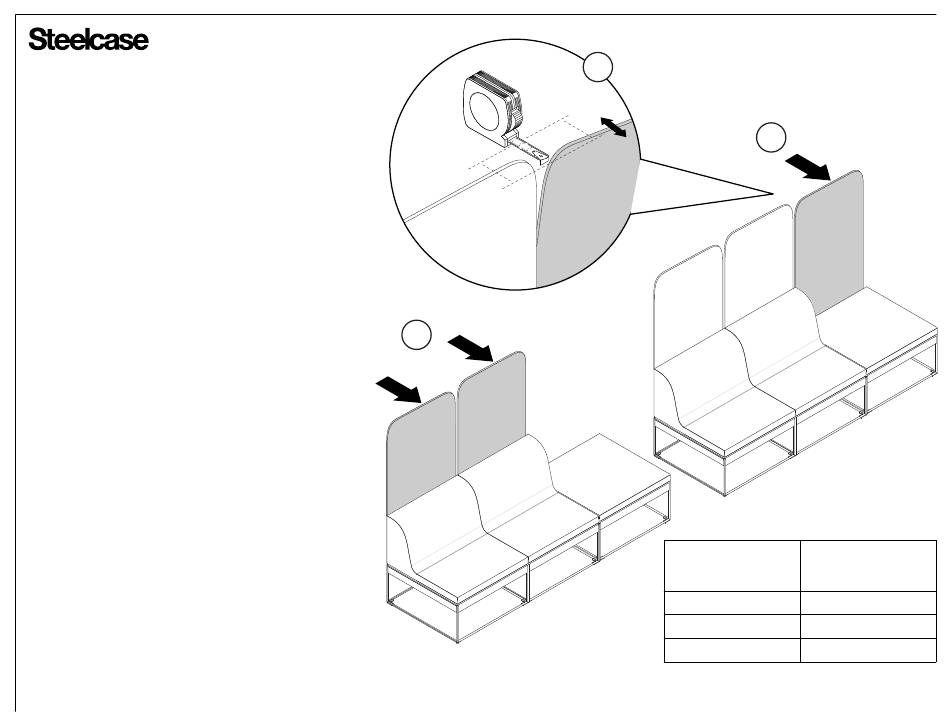

Montage des écrans sur leurs plateformes
1.
Montez les écrans sur toutes les unités à dossier haut.
2.
Montez 1 écran sur toutes les plateformes adjacentes.
3.
Mesurez l'espace mal aligné entre l'écran sur l'unité à
dossier haut et l'écran sur l'unité à dossier bas. Mesurez de
panneau avant à panneau avant.
4.
Si l'espace mal aligné est égal ou inférieur à 6 mm
(1/4 po), continuez d'installer les écrans sur leurs plateformes.
Si l'espace est supérieur à 6 mm (1/4 po) vers l'avant, passez
à l'étape 5. Si l'espace mal aligné est orienté vers l'arrière,
serrez les écrous de l'écran pour ajuster l'alignement vers
l'avant jusqu'à ce que tout soit aligné.
5.
Retirez l'écran de sa plateforme et appliquez le nombre de
cales recommandé dans les instructions (voir la page 12).
6.
Réinstallez l'écran et regardez pour voir s'il y a un
problème d'alignement.
REMARQUE : Si le mauvais alignement est toujours
supérieur à 6mm (1/4 po), l'installation d'autres cales peut
s'avérer nécessaire (voir la page 12).
REMARQUE : Si le mauvais alignement est orienté vers
l'arrière, serrez les écrous de l'écran pour ajuster l'alignement
vers l'avant jusqu'à ce que tout soit aligné.
1
3
2
NOTE : La mesure se fait du devant d'un
écran au devant d'un autre écran.
Mesure de
l'espace mal aligné
(du haut des écrans
6 mm (1/4 po)
13 mm (1/2 po)
19 mm (3/4 po)
Nombre de cales
recommandé
des deux côtés
1
2
3
