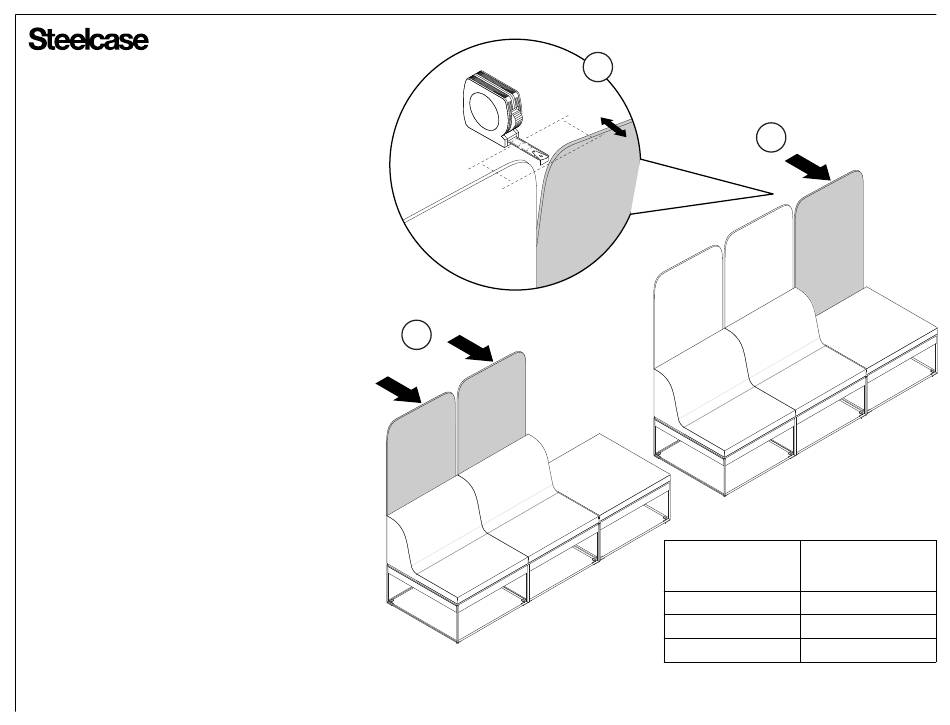

プラットフォームスクリーンの組立て
1.
バックが高くなっているユニット全部にスクリーンを
取り付けます。
2.
隣接するプラットフォームユニットにスクリーンを1枚
取り付けます。
3.
バックが高いユニットのスクリーンとバックが低いユニッ
トのスクリーン間のずれを計ってください。フロントパネル
からフロントパネルまでを計測します。
ずれが1/4" (6mm) 以下の場合は、プラットフォームベー
4.
スのスクリーンをそのまま取り付けてください。前方への
ずれが1/4" (6mm) より大きい場合は、ステップ5へ進んで
ください。後ろの方向にずれているようなら、スクリーンの
ナットを締めて前方に動かし一直線になるように調節して
ください。
プラットフォームスクリーンを外して、説明書にある
5.
数のシムを取り付けます (12ページ参照)。
スクリーンを再び取り付けてずれを計ってください。
6.
注：ずれが 1/4" (6mm) より大きいようなら、シムの数を
増やしてください (12ページ参照)。
注：後ろの方向にずれているようなら、スクリーンのナット
を締めて前方に調節し、目で見て一直線になるようにして
ください。
1
3
2
注：1枚のスクリーンの前面からもう1枚のスクリーンの
前面までを計測します。
ずれの幅
(スクリーンの
天辺から)
1/4" (6mm)
1/2" (13mm)
3/4" (19mm)
両側につけるシムの
推奨数
1
2
3
Page 181 of 187
96655 Rev E
