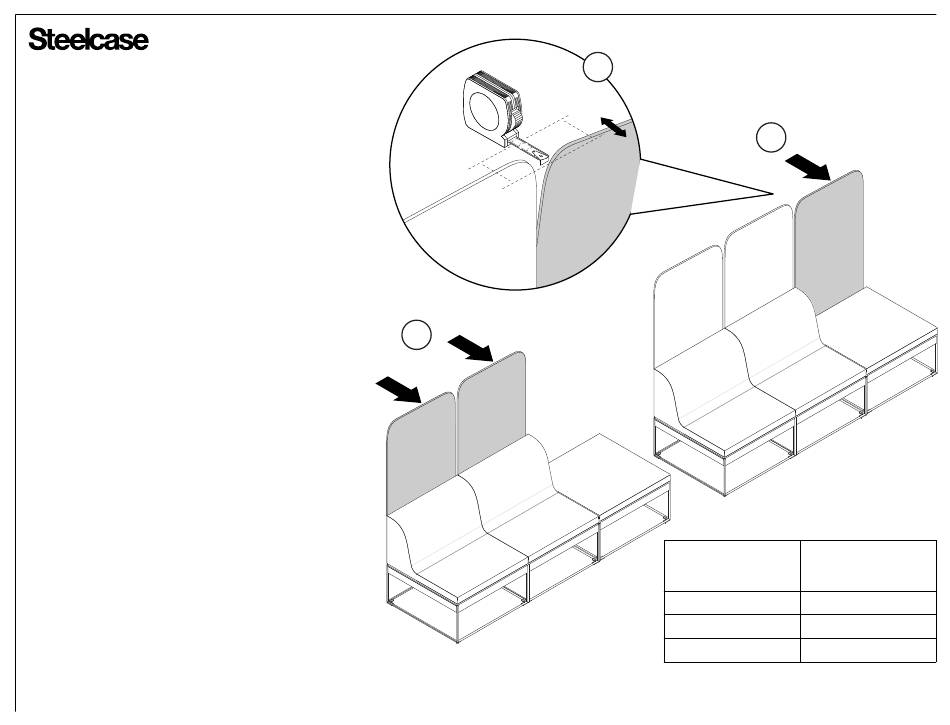

Assemblage de l'écran de plateforme
1.
Posez les écrans à l'arrière de tous les meubles à dossier
haut.
2.
Posez un écran sur les meubles adjacents à la plateforme.
3.
Mesurez la différence d'alignement entre l'écran sur le
meuble à dossier haut et l'écran sur le meuble à dossier bas.
Mesurez de l'avant du panneau à l'avant de l'autre panneau.
4.
Lorsque la différence d'alignement est égale ou inférieure
à 1/4 po (6 mm), poursuivez l'installation des écrans sur les
socles de la plateforme. Si elle est supérieure à 1/4 po 6 mm)
vers l'avant, passez à l'étape 5. Si la différence d'alignement
est vers l'arrière, serrez les boulons d'écran pour éliminer le
désalignement (vers l'avant).
5.
Retirez l'écran de plateforme, puis apposez le nombre
recommandé de cales (voir les directives dans le tableau).
6.
Reposez l'écran et évaluez de nouveau la différence
d'alignement.
REMARQUE : Si le désalignement est encore supérieur à
1/4 po (6 mm), vous pourriez avoir à utiliser des cales (voir la
page 12).
REMARQUE : Si la différence d'alignement est vers l'arrière,
serrez les boulons d'écran pour éliminer le désalignement
(par évaluation visuelle).
1
3
2
REMARQUE : Mesurez de l'avant d'un écran à
l'avant de l'autre écran.
Différence
d'alignement
(au haut des écrans)
1/4" (6 mm)
1/2" (13 mm)
3/4" (19 mm)
Nbre recommandé de
cales des deux côtés
1
2
3
