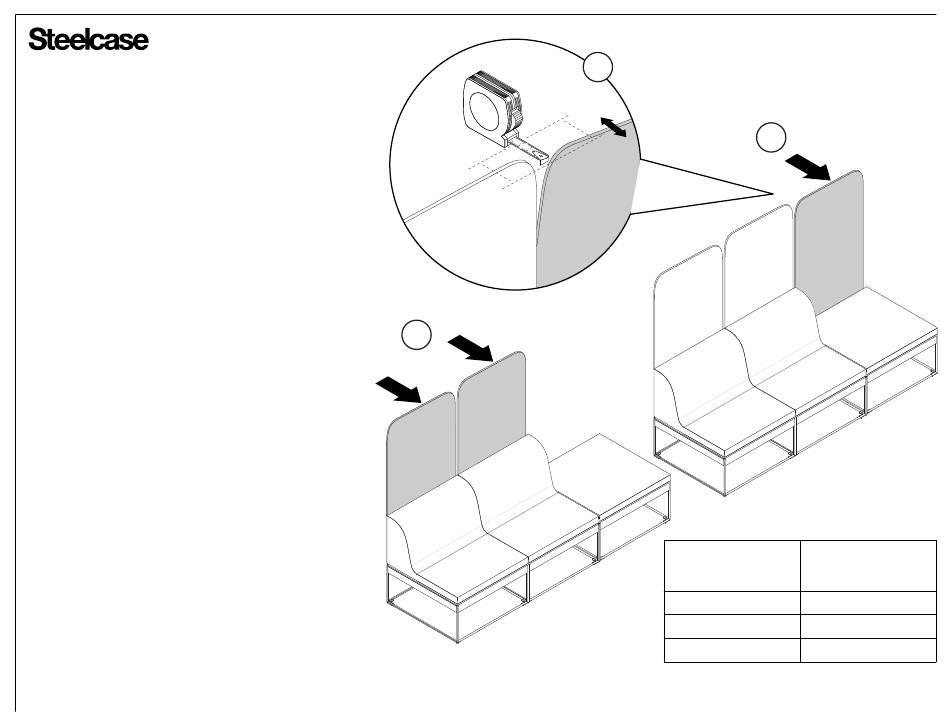

플랫폼 스크린 조립
1.
스크린을 등받이가 높은 모든 유닛에 결합합니다.
2.
스크린 하나를 옆 플랫폼 유닛에 결합합니다.
3.
등받이가 높은 유닛의 스크린과 등받이가 낮은 유닛의
스크린 사이의 불일치 정도를 측정합니다. 앞판과 앞판
사이를 측정합니다.
4.
1/4" (6mm) 미만으로 불일치하면 스크린을 플랫폼
베이스에 계속 설치합니다. 앞 쪽으로 1/4" (6mm)를
초과하면 5 단계에서 계속하십시오. 뒷 쪽으로 불일치하는
경우 맞을 때까지 스크린 너트를 조여 앞쪽으로 맞춥니다.
5.
플랫폼 스크린을 분리하고 지침에 따라 권장되는
개수의 심을 사용합니다(12 페이지 참조).
6.
스크린을 다시 설치하고 불일치 상태를 확인합니다.
참고: 그래도 1/4" (6mm) 이상 불일치하면 심을 더 많이
사용해야 합니다(12 페이지 참조).
참고: 뒷 쪽으로 불일치하는 경우 육안으로 맞을 때까지
스크린 너트를 조여 앞쪽으로 맞춥니다.
1
3
2
참고: 한 스크린의 앞판과 다른 스크린의 앞판 사이의
불일치 측정
(스크린
상단으로부터)
1/4" (6mm)
1/2" (13mm)
3/4" (19mm)
측정 거리.
양쪽의 권장되는
심 개수
1
2
3
Page 164 of 187
96655 Rev E
