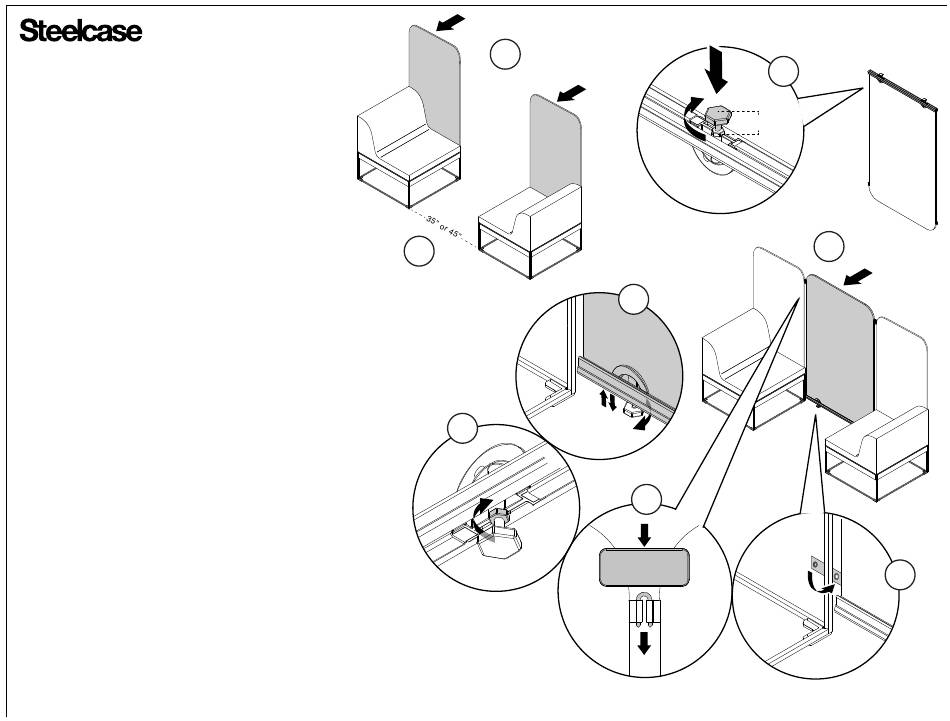

Installation d'un écran intercalaire
1.
Installez deux (2) écrans standard sur les meubles
souhaités (voir les directives de retrait de bandeau et
d'installation d'écran aux pages 6 ainsi que 9 et 10).
2.
Placez les deux (2) meubles à 30 ou 45 po l'un de l'autre,
selon la largeur de l'écran intercalaire installé.
3.
Localisez les récepteurs de patin au bas de l'écran
intercalaire. Insérez les patins dans les récepteurs en
conservant une hauteur d'environ 1 po entre le bas de l'écran et
le bas du patin.
4.
Mettez l'écran intercalaire debout entre les deux (2) meubles
dont les écrans sont déjà installés.
5.
Réglez les patins de sorte que l'écran intercalaire soit aligné
avec les écrans latéraux.
6.
Serrez le contre-écrou des patins contre le bas de l'écran
intercalaire pour les verrouiller en place.
7.
Installez les pinces de connexion entre l'écran intercalaire et
les écrans latéraux des meubles (2 pour les écrans courts, 4
pour les écrans longs).
8.
Placez le bas de l'écran intercalaire près des pattes des
meubles latéraux, puis enroulez les courroies des connecteurs
autour des pattes (4) et enclenchez-les en place.
9.
Réglez la position des meubles latéraux de sorte que l'écran
intercalaire soit solidement maintenu en place et aligné avec les
meubles.
1
2
6
1"
5
7
2x
or
4x
3
4
4x
8
Page 47 of 187
D
96655 Rev E
