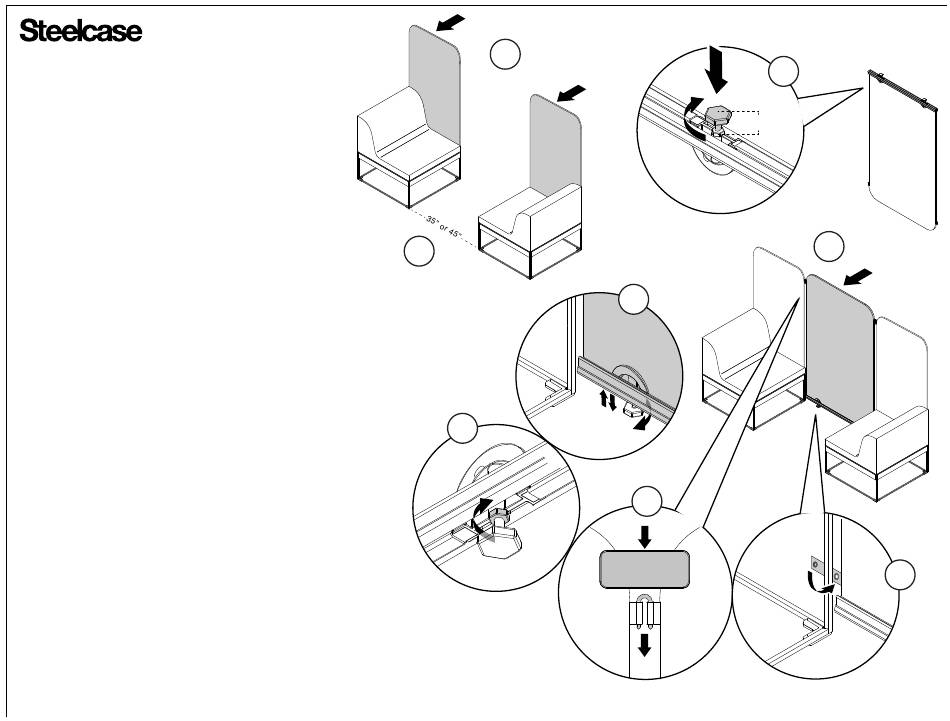

Instalação da tela de chave inglesa
1.
Instale as duas (2) telas padrão nas unidades
desejadas (consulte Instruções de remoção de fáscias
e de instalação de telas, nas páginas 6 e 9-10).
2.
Posicione as duas (2) unidades 30" ou 45" distantes uma da
outra, dependendo da largura da Tela de chave inglesa a ser
instalada.
3.
Localize os receptores da corrediça na parte inferior da tela
de chave inglesa. Instale as corrediças nos receptores com uma
altura de aproximadamente 1" entre a parte inferior da tela e a
parte inferior da corrediça
4.
Levante a Tela da chave inglesa entre as duas (2) unidades
com as outras telas já instaladas.
5.
Ajuste as corrediças de modo que a tela da chave inglesa
esteja alinhada com as telas laterais.
6.
Aperte a contraporca sobre as corrediças contra a parte
inferior da Tela de chave inglesa para travá-la na devida
posição.
7.
Instale a(s) braçadeira(s) do conector da tela em cada lado
da Tela de chave inglesa às telas da unidade. (2x - telas curtas;
4x - telas altas).
8.
Posicione a parte inferior da Tela da chave inglesa ao lado
dos pés das unidades do salão e, então, embale e engate as
correias do conector às pernas (4x).
9.
\Ajuste a localização das unidades laterais do salão para
assegurar que a Tela de chave inglesa seja mantida apertada e
alinhada com as unidades.
1
2
6
1"
5
7
2x
or
4x
3
4
4x
8
