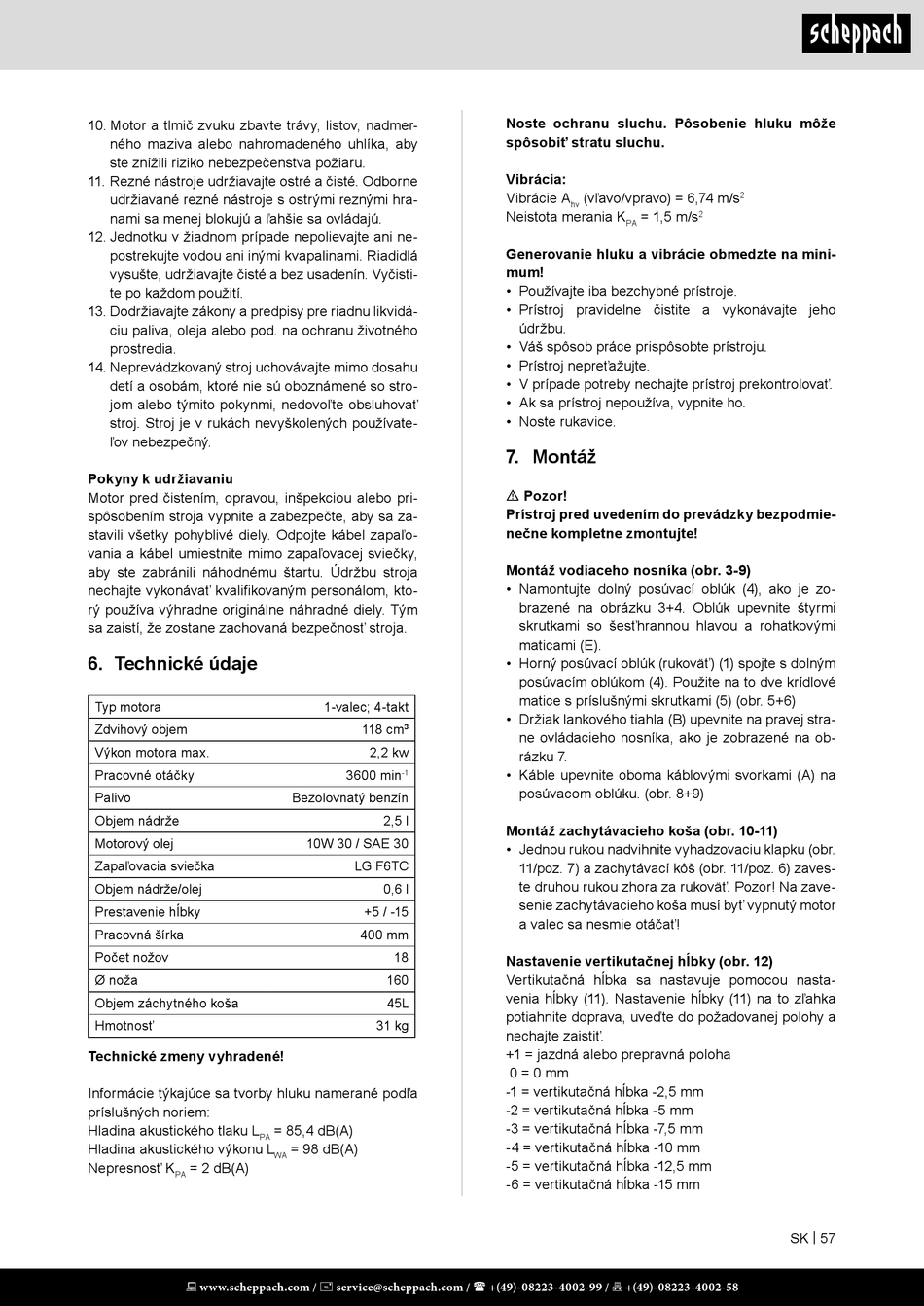

10. Motor a tlmič zvuku zbavte trávy, listov, nadmer-
ného maziva alebo nahromadeného uhlíka, aby
ste znížili riziko nebezpečenstva požiaru.
11. Rezné nástroje udržiavajte ostré a čisté. Odborne
udržiavané rezné nástroje s ostrými reznými hra-
nami sa menej blokujú a ľahšie sa ovládajú.
12. Jednotku v žiadnom prípade nepolievajte ani ne-
postrekujte vodou ani inými kvapalinami. Riadidlá
vysušte, udržiavajte čisté a bez usadenín. Vyčisti-
te po každom použití.
13. Dodržiavajte zákony a predpisy pre riadnu likvidá-
ciu paliva, oleja alebo pod. na ochranu životného
prostredia.
14. Neprevádzkovaný stroj uchovávajte mimo dosahu
detí a osobám, ktoré nie sú oboznámené so stro-
jom alebo týmito pokynmi, nedovoľte obsluhovať
stroj. Stroj je v rukách nevyškolených používate-
ľov nebezpečný.
Pokyny k udržiavaniu
Motor pred čistením, opravou, inšpekciou alebo pri-
spôsobením stroja vypnite a zabezpečte, aby sa za-
stavili všetky pohyblivé diely. Odpojte kábel zapaľo-
vania a kábel umiestnite mimo zapaľovacej sviečky,
aby ste zabránili náhodnému štartu. Údržbu stroja
nechajte vykonávať kvalifikovaným personálom, kto-
rý používa výhradne originálne náhradné diely. Tým
sa zaistí, že zostane zachovaná bezpečnosť stroja.
6. Technické údaje
Typ motora
Zdvihový objem
Výkon motora max.
Pracovné otáčky
Palivo
Objem nádrže
Motorový olej
Zapaľovacia sviečka
Objem nádrže/olej
Prestavenie hĺbky
Pracovná šírka
Počet nožov
Ø noža
Objem záchytného koša
Hmotnosť
Technické zmeny vyhradené!
Informácie týkajúce sa tvorby hluku namerané podľa
príslušných noriem:
Hladina akustického tlaku L
PA
Hladina akustického výkonu L
Nepresnosť K = 2 dB(A)
PA
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1-valec; 4-takt
118 cm³
2,2 kw
3600 min
-1
Bezolovnatý benzín
2,5 l
10W 30 / SAE 30
LG F6TC
0,6 l
+5 / -15
400 mm
18
160
45L
31 kg
= 85,4 dB(A)
= 98 dB(A)
WA
Noste ochranu sluchu. Pôsobenie hluku môže
spôsobiť stratu sluchu.
Vibrácia:
Vibrácie A (vľavo/vpravo) = 6,74 m/s
hv
Neistota merania K = 1,5 m/s
PA
Generovanie hluku a vibrácie obmedzte na mini-
mum!
• Používajte iba bezchybné prístroje.
• Prístroj pravidelne čistite a vykonávajte jeho
údržbu.
• Váš spôsob práce prispôsobte prístroju.
• Prístroj nepreťažujte.
• V prípade potreby nechajte prístroj prekontrolovať.
• Ak sa prístroj nepoužíva, vypnite ho.
• Noste rukavice.
7. Montáž
m Pozor!
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
Montáž vodiaceho nosníka (obr. 3-9)
• Namontujte dolný posúvací oblúk (4), ako je zo-
brazené na obrázku 3+4. Oblúk upevnite štyrmi
skrutkami so šesťhrannou hlavou a rohatkovými
maticami (E).
• Horný posúvací oblúk (rukoväť) (1) spojte s dolným
posúvacím oblúkom (4). Použite na to dve krídlové
matice s príslušnými skrutkami (5) (obr. 5+6)
• Držiak lankového tiahla (B) upevnite na pravej stra-
ne ovládacieho nosníka, ako je zobrazené na ob-
rázku 7.
• Káble upevnite oboma káblovými svorkami (A) na
posúvacom oblúku. (obr. 8+9)
Montáž zachytávacieho koša (obr. 10-11)
• Jednou rukou nadvihnite vyhadzovaciu klapku (obr.
11/poz. 7) a zachytávací kôš (obr. 11/poz. 6) zaves-
te druhou rukou zhora za rukoväť. Pozor! Na zave-
senie zachytávacieho koša musí byť vypnutý motor
a valec sa nesmie otáčať!
Nastavenie vertikutačnej hĺbky (obr. 12)
Vertikutačná hĺbka sa nastavuje pomocou nasta-
venia hĺbky (11). Nastavenie hĺbky (11) na to zľahka
potiahnite doprava, uveďte do požadovanej polohy a
nechajte zaistiť.
+1 = jazdná alebo prepravná poloha
0 = 0 mm
-1 = vertikutačná hĺbka -2,5 mm
-2 = vertikutačná hĺbka -5 mm
-3 = vertikutačná hĺbka -7,5 mm
-4 = vertikutačná hĺbka -10 mm
-5 = vertikutačná hĺbka -12,5 mm
-6 = vertikutačná hĺbka -15 mm
2
2
SK | 57
