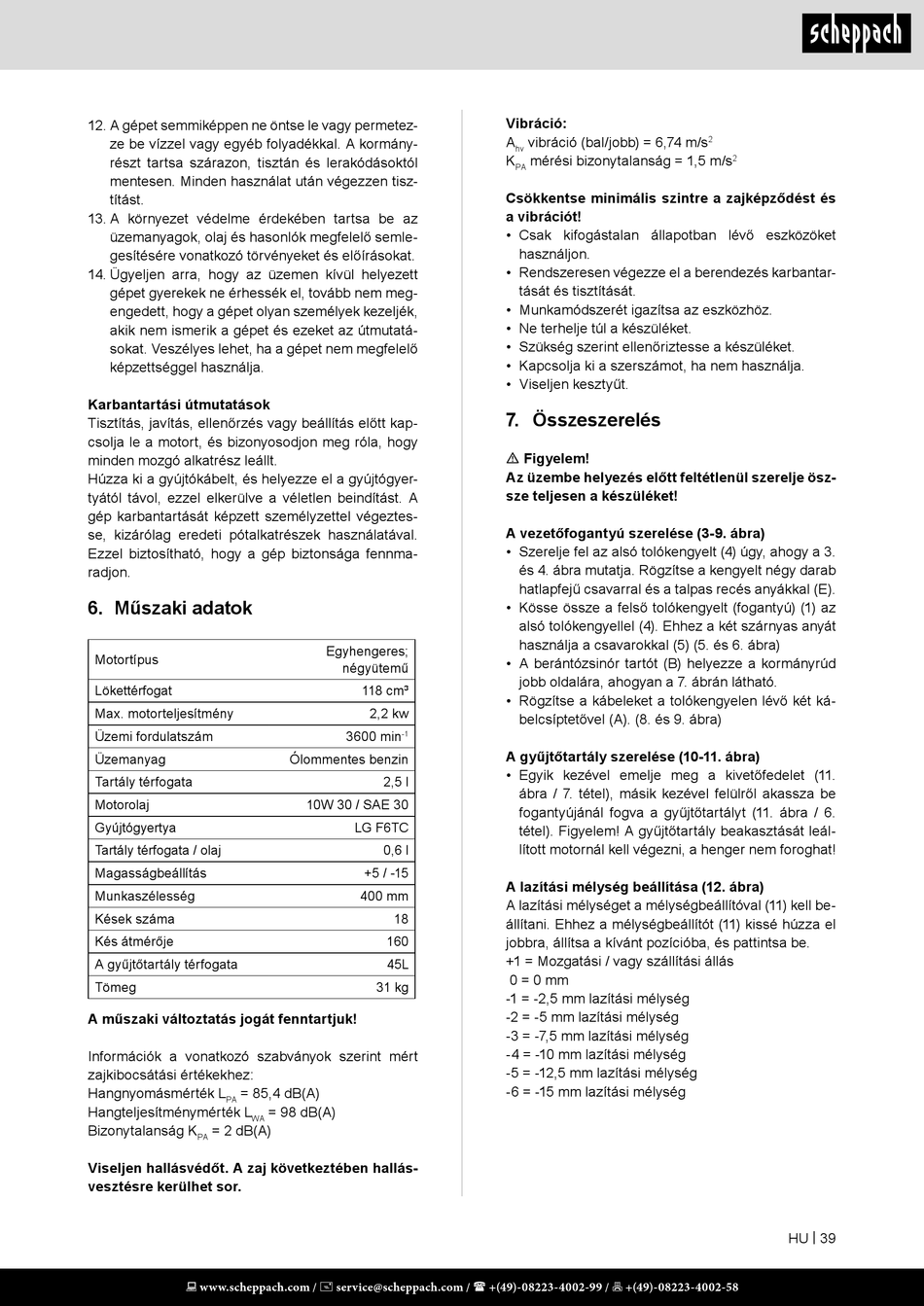

12. A gépet semmiképpen ne öntse le vagy permetez-
ze be vízzel vagy egyéb folyadékkal. A kormány-
részt tartsa szárazon, tisztán és lerakódásoktól
mentesen. Minden használat után végezzen tisz-
títást.
13. A környezet védelme érdekében tartsa be az
üzemanyagok, olaj és hasonlók megfelelő semle-
gesítésére vonatkozó törvényeket és előírásokat.
14. Ügyeljen arra, hogy az üzemen kívül helyezett
gépet gyerekek ne érhessék el, tovább nem meg-
engedett, hogy a gépet olyan személyek kezeljék,
akik nem ismerik a gépet és ezeket az útmutatá-
sokat. Veszélyes lehet, ha a gépet nem megfelelő
képzettséggel használja.
Karbantartási útmutatások
Tisztítás, javítás, ellenőrzés vagy beállítás előtt kap-
csolja le a motort, és bizonyosodjon meg róla, hogy
minden mozgó alkatrész leállt.
Húzza ki a gyújtókábelt, és helyezze el a gyújtógyer-
tyától távol, ezzel elkerülve a véletlen beindítást. A
gép karbantartását képzett személyzettel végeztes-
se, kizárólag eredeti pótalkatrészek használatával.
Ezzel biztosítható, hogy a gép biztonsága fennma-
radjon.
6. Műszaki adatok
Motortípus
Lökettérfogat
Max. motorteljesítmény
Üzemi fordulatszám
Üzemanyag
Tartály térfogata
Motorolaj
Gyújtógyertya
Tartály térfogata / olaj
Magasságbeállítás
Munkaszélesség
Kések száma
Kés átmérője
A gyűjtőtartály térfogata
Tömeg
A műszaki változtatás jogát fenntartjuk!
Információk a vonatkozó szabványok szerint mért
zajkibocsátási értékekhez:
Hangnyomásmérték L = 85,4 dB(A)
PA
Hangteljesítménymérték L
WA
Bizonytalanság K = 2 dB(A)
PA
Viseljen hallásvédőt. A zaj következtében hallás-
vesztésre kerülhet sor.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Egyhengeres;
négyütemű
118 cm³
2,2 kw
3600 min
-1
Ólommentes benzin
2,5 l
10W 30 / SAE 30
LG F6TC
0,6 l
+5 / -15
400 mm
18
160
45L
31 kg
= 98 dB(A)
Vibráció:
A vibráció (bal/jobb) = 6,74 m/s
hv
K mérési bizonytalanság = 1,5 m/s
PA
Csökkentse minimális szintre a zajképződést és
a vibrációt!
• Csak kifogástalan állapotban lévő eszközöket
használjon.
• Rendszeresen végezze el a berendezés karbantar-
tását és tisztítását.
• Munkamódszerét igazítsa az eszközhöz.
• Ne terhelje túl a készüléket.
• Szükség szerint ellenőriztesse a készüléket.
• Kapcsolja ki a szerszámot, ha nem használja.
• Viseljen kesztyűt.
7. Összeszerelés
m Figyelem!
Az üzembe helyezés előtt feltétlenül szerelje ösz-
sze teljesen a készüléket!
A vezetőfogantyú szerelése (3-9. ábra)
• Szerelje fel az alsó tolókengyelt (4) úgy, ahogy a 3.
és 4. ábra mutatja. Rögzítse a kengyelt négy darab
hatlapfejű csavarral és a talpas recés anyákkal (E).
• Kösse össze a felső tolókengyelt (fogantyú) (1) az
alsó tolókengyellel (4). Ehhez a két szárnyas anyát
használja a csavarokkal (5) (5. és 6. ábra)
• A berántózsinór tartót (B) helyezze a kormányrúd
jobb oldalára, ahogyan a 7. ábrán látható.
• Rögzítse a kábeleket a tolókengyelen lévő két ká-
belcsíptetővel (A). (8. és 9. ábra)
A gyűjtőtartály szerelése (10-11. ábra)
• Egyik kezével emelje meg a kivetőfedelet (11.
ábra / 7. tétel), másik kezével felülről akassza be
fogantyújánál fogva a gyűjtőtartályt (11. ábra / 6.
tétel). Figyelem! A gyűjtőtartály beakasztását leál-
lított motornál kell végezni, a henger nem foroghat!
A lazítási mélység beállítása (12. ábra)
A lazítási mélységet a mélységbeállítóval (11) kell be-
állítani. Ehhez a mélységbeállítót (11) kissé húzza el
jobbra, állítsa a kívánt pozícióba, és pattintsa be.
+1 = Mozgatási / vagy szállítási állás
0 = 0 mm
-1 = -2,5 mm lazítási mélység
-2 = -5 mm lazítási mélység
-3 = -7,5 mm lazítási mélység
-4 = -10 mm lazítási mélység
-5 = -12,5 mm lazítási mélység
-6 = -15 mm lazítási mélység
2
2
HU | 39
