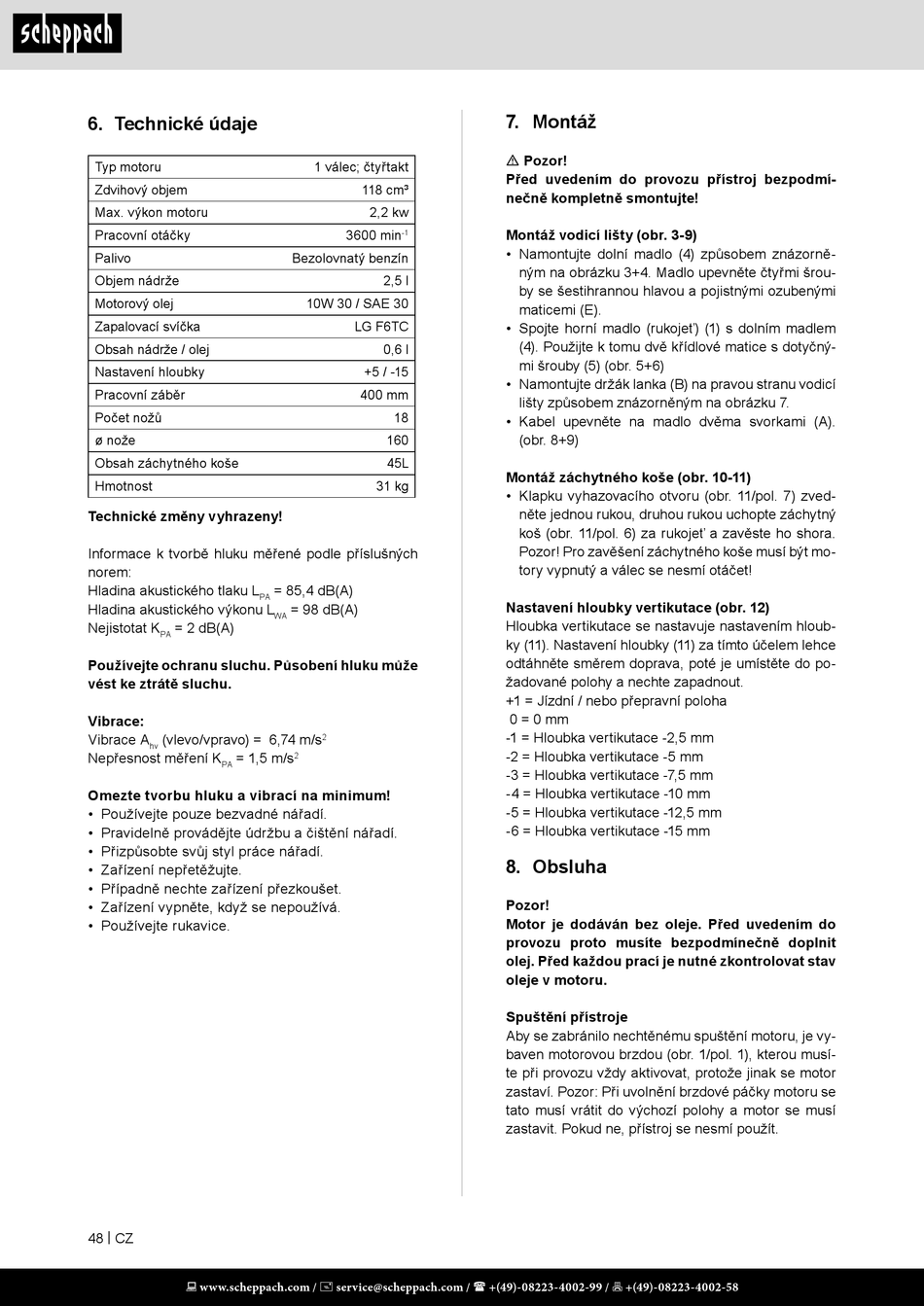

6. Technické údaje
Typ motoru
Zdvihový objem
Max. výkon motoru
Pracovní otáčky
Palivo
Objem nádrže
Motorový olej
Zapalovací svíčka
Obsah nádrže / olej
Nastavení hloubky
Pracovní záběr
Počet nožů
ø nože
Obsah záchytného koše
Hmotnost
Technické změny vyhrazeny!
Informace k tvorbě hluku měřené podle příslušných
norem:
Hladina akustického tlaku L
PA
Hladina akustického výkonu L
Nejistotat K
= 2 dB(A)
PA
Používejte ochranu sluchu. Působení hluku může
vést ke ztrátě sluchu.
Vibrace:
Vibrace A
(vlevo/vpravo) = 6,74 m/s
hv
Nepřesnost měření K
= 1,5 m/s
PA
Omezte tvorbu hluku a vibrací na minimum!
• Používejte pouze bezvadné nářadí.
• Pravidelně provádějte údržbu a čištění nářadí.
• Přizpůsobte svůj styl práce nářadí.
• Zařízení nepřetěžujte.
• Případně nechte zařízení přezkoušet.
• Zařízení vypněte, když se nepoužívá.
• Používejte rukavice.
48 | CZ
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
1 válec; čtyřtakt
118 cm³
2,2 kw
3600 min
-1
Bezolovnatý benzín
2,5 l
10W 30 / SAE 30
LG F6TC
0,6 l
+5 / -15
400 mm
18
160
45L
31 kg
= 85,4 dB(A)
= 98 dB(A)
WA
2
2
7. Montáž
m Pozor!
Před uvedením do provozu přístroj bezpodmí-
nečně kompletně smontujte!
Montáž vodicí lišty (obr. 3-9)
• Namontujte dolní madlo (4) způsobem znázorně-
ným na obrázku 3+4. Madlo upevněte čtyřmi šrou-
by se šestihrannou hlavou a pojistnými ozubenými
maticemi (E).
• Spojte horní madlo (rukojeť) (1) s dolním madlem
(4). Použijte k tomu dvě křídlové matice s dotyčný-
mi šrouby (5) (obr. 5+6)
• Namontujte držák lanka (B) na pravou stranu vodicí
lišty způsobem znázorněným na obrázku 7.
• Kabel upevněte na madlo dvěma svorkami (A).
(obr. 8+9)
Montáž záchytného koše (obr. 10-11)
• Klapku vyhazovacího otvoru (obr. 11/pol. 7) zved-
něte jednou rukou, druhou rukou uchopte záchytný
koš (obr. 11/pol. 6) za rukojeť a zavěste ho shora.
Pozor! Pro zavěšení záchytného koše musí být mo-
tory vypnutý a válec se nesmí otáčet!
Nastavení hloubky vertikutace (obr. 12)
Hloubka vertikutace se nastavuje nastavením hloub-
ky (11). Nastavení hloubky (11) za tímto účelem lehce
odtáhněte směrem doprava, poté je umístěte do po-
žadované polohy a nechte zapadnout.
+1 = Jízdní / nebo přepravní poloha
0 = 0 mm
-1 = Hloubka vertikutace -2,5 mm
-2 = Hloubka vertikutace -5 mm
-3 = Hloubka vertikutace -7,5 mm
-4 = Hloubka vertikutace -10 mm
-5 = Hloubka vertikutace -12,5 mm
-6 = Hloubka vertikutace -15 mm
8. Obsluha
Pozor!
Motor je dodáván bez oleje. Před uvedením do
provozu proto musíte bezpodmínečně doplnit
olej. Před každou prací je nutné zkontrolovat stav
oleje v motoru.
Spuštění přístroje
Aby se zabránilo nechtěnému spuštění motoru, je vy-
baven motorovou brzdou (obr. 1/pol. 1), kterou musí-
te při provozu vždy aktivovat, protože jinak se motor
zastaví. Pozor: Při uvolnění brzdové páčky motoru se
tato musí vrátit do výchozí polohy a motor se musí
zastavit. Pokud ne, přístroj se nesmí použít.
